Een vermogenschakelaar kan geplaatst worden in weerszijden van een tak of in een element.
Een vermogenschakelaar is gecombineerd met nul of meerdere beveiligingen.
Een vermogenschakelaar kan niet samen met een lastschakelaar of smeltveiligheid voorkomen in een veld.
Selecteer om een vermogenschakelaar toe te voegen een tak of element en het bijbehorende knooppunt en kies Invoegen | Schakelaars en beveiligingen | Vermogenschakelaar.
Eén gekopieerde vermogenschakelaar kan in meerdere velden tegelijk geplakt worden. Selecteer hiertoe de betreffende velden (een veld is gedefinieerd door een knooppunt plus een aangesloten tak of element) en kies Start | Klembord | Plakken speciaal.
PARAMETERS
Algemeen
Parameter |
Omschrijving |
Naam |
Naam van de vermogenschakelaar. |
Beveiliging |
|
Stroom 1 |
Eerste stroombeveiliging aanwezig, actief en richtingsgevoeligheid |
Stroom 2 |
Tweede stroombeveiliging aanwezig, actief en richtingsgevoeligheid |
Aardfout 1 |
Eerste aardfoutbeveiliging aanwezig, actief en richtingsgevoeligheid |
Aardfout 2 |
Tweede aardfoutbeveiliging aanwezig, actief en richtingsgevoeligheid |
Spanning |
Spanningsbeveiliging aanwezig, actief en richtingsgevoeligheid |
Differentiaal |
Differentiaalbeveiliging aanwezig en actief |
Distantie |
Distantiebeveiliging aanwezig en actief |
Onbalans |
Onbalansbeveiliging aanwezig en actief |
Thermisch |
Thermische beveiliging aanwezig en actief |
Aardfoutdiff. |
Aardfoutdifferentiaalbeveiliging aanwezig en actief |
Vectorsprong |
Vectorsprongbeveiliging aanwezig en actief |
Frequentie |
Frequentiebeveiliging aanwezig en actief |
Meeneemschakeling |
Meeneemschakeling aanwezig |
Reserveschakeling |
Reserveschakeling aanwezig |
Blokkeerschakeling |
Blokkeerschakeling aanwezig |
Richtingsgevoeligheid
De richtingsgevoeligheid wordt gedefinieerd met de parameter RCA. Hiermee wordt de "gemeten" spanning geroteerd. Als gevolg spreekt de beveiliging aan indien de stroomvector ten opzichte van de spanningsvector een hoek maakt van maximaal RCA+90 graden en minimaal RCA-90 graden. In geval van een gewone stroombeveiliging betreft het de fasespanning en -stroom. In geval van een aardfoutbeveiliging betreft het de homopolaire spanning en stroom.
Vermogenschakelaar
De vermogenschakelaar is voorzien van een type.
Parameter |
Default |
Eenheid |
Omschrijving |
Type |
|
|
Typenaam van de vermogenschakelaar. |
Kort |
|
|
Korte naam |
Unom |
0 |
kV |
Nominale spanning |
Inom |
0 |
A |
Nominale stroom |
Schakeltijd |
0 |
s |
Eigentijd, benodigd voor de schakelaar om af te schakelen |
Ik,maak |
0 |
kA |
Maximale maakstroom (maximale inschakelstroom) |
Ik,breek |
0 |
kA |
Breekstroom |
Ik,dynamisch |
0 |
kA |
Dynamische kortsluitstroom |
Ik,thermisch |
0 |
kA |
Maximale thermische kortsluitstroom |
t,thermisch |
0 |
s |
Bijbehorende tijd |
Eigenlijk lastschakelaar |
nee |
|
Het is eigenlijk een lastschakelaar met beveiligingen en wordt derhalve als zodanig getekend |
Beveiliging
Naar wens kunnen beveiligingen worden toegevoegd. Zie:
•Aardfoutdifferentiaalbeveiliging
•Vectorsprongbeveiliging
•Frequentiebeveiliging
Meeneemschakeling
Bij de beveiliging van een vermogenschakelaar is een meeneemschakeling optioneel aanwezig. Omringende schakelaars kunnen met een in te stellen vertraging worden uitgeschakeld door de beveiliging waarvoor de meeneemschakeling is gedefinieerd.
Zodra 'Meeneemschakeling' wordt aangevinkt, wordt het tabblad 'Schakelingen' zichtbaar. De relaties naar de andere schakelaars kunnen worden ingevoerd op dit tabblad. Dit werkt makkelijk voor geselecteerde schakelaars.
Reserveschakeling
Een reserveschakeling is optioneel aanwezig. Bij een reserveschakeling kan een beveiliging op moment van weigeren van zijn vermogenschakelaar andere specifieke vermogenschakelaars laten openen. Hierbij kan een extra tijd worden toegevoegd.
Zodra 'Reserveschakeling' wordt aangevinkt, wordt het tabblad 'Schakelingen' zichtbaar. De relaties naar de andere schakelaars kunnen worden ingevoerd op dit tabblad. Dit werkt makkelijk voor geselecteerde schakelaars.
Blokkeerschakeling
Een blokkeerschakeling is optioneel aanwezig. Een beveiliging in deze vermogenschakelaar kan een beveiliging in een andere vermogenschakelaar blokkeren, op moment van aanspreken.
Zodra 'Blokkeerschakeling' wordt aangevinkt, wordt het tabblad 'Schakelingen' zichtbaar. De relaties naar de beveiligingen in de andere schakelaars kunnen worden ingevoerd op dit tabblad. Dit werkt makkelijk voor geselecteerde schakelaars.
Betrouwbaarheid
Van de vermogenschakelaar kunnen de betrouwbaarheidsparameters worden ingevoerd.
Parameter |
Default |
Eenheid |
Omschrijving |
Spontane uitschakelfrequentie |
0 |
per jaar |
Gemiddeld aantal malen per jaar dat de schakelaar spontaan uitschakelt |
Weigerkans |
0 |
|
Kans dat schakelaar weigert af te schakelen tijdens een storing |
Faalfrequentie |
0 |
per jaar |
Gemiddeld aantal malen per jaar dat de schakelaar faalt (kortsluiting) |
Reparatieduur |
0 |
minuten |
Gemiddelde duur reparatie of vervanging |
Verremelding |
nee |
|
Keuze uit wel of geen verremelding van de schakelstand |
Afstandbediening |
nee |
|
Keuze uit wel of geen afstandsbediening van de schakelaar |
Beveiliging weigerend (alleen deze sessie) |
nee |
|
De beveiliging weigert; dit wordt niet opgeslagen in het netwerkbestand |
Weigerend (alleen tijdens deze sessie) |
nee |
|
De schakelaar weigert uit te schakelen; dit wordt niet opgeslagen in het netwerkbestand |
De verremelding heeft invloed op de tijden voor het signaleren en voor het lokaliseren van de fout (kort/lang) in de betrouwbaarheidsberekening.
De afstandsbediening heeft invloed op de tijdsduren voor isoleren fout en inschakelen/omschakelen (kort/lang) in de betrouwbaarheidsberekening.
Presentatie

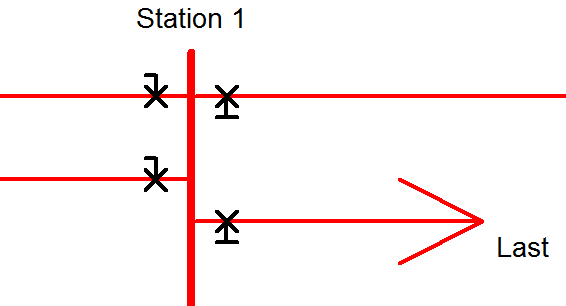

De vermogenschakelaar wordt op het scherm weergegeven met een kruisje of met twee punten.
Indien de vermogenschakelaar is voorzien van een actieve beveiliging, is het kruisje uitgebreid met een dwarsstreepje met daaraan weer een dwarsstreepje voor elke beveiliging.
De grafische representatie kan verder op dit tabblad gedefinieerd worden. Zie ook: Presentatie Objecten.
Uitgebreide beveiligingsindicatie
De actieve beveiligingen in de vermogenschakelaar worden in het schema getekend met één streepje voor elk van de maximaal tien mogelijke beveiligingen. Voor richtingsgevoelige beveiligingen aan de betreffende zijde van de ‘stam’. Voor richtingsongevoelige beveiligingen aan weerszijden. Hieronder afgebeeld: twee richtingsgevoelige beveiligingen en twee ongerichte beveiligingen.
