De distantiebeveiliging meet de impedantie in de afgaande richting. Er zijn drie voorwaarts gerichte zones en één achterwaarts gerichte zone. Er zijn een voorwaarts gerichte en een ongerichte eindtijd.



Een distantiebeveiliging is een onderdeel van een vemogenschakelaar.





PARAMETERS





Zone bewerken

Met de button Zone Bewerken kunnen de karakteristieken van de drie voorwaarts gerichte zones en de ene achterwaarts gerichte zone worden gespecificeerd.





Cirkel

Een zone kan worden gekarakteriseerd met een cirkeldiagram. De voorwaarts gerichte zones 1 en 2 zijn voorzien van hulpbuttons met default de aanduiding 85 % en 115 % voor het invullen van de impedantie.Deze waardes kunnen worden aangepast door er met de rechtermuisknop op te klikken. Voor zone 1 is er dan keuze uit 70, 75, 80, 85, 90 en 95 %. Voor zone 2 is er dan keuze uit 105, 110, 115, 120, 125, 130 en 85(+85') %.

Met de 85 % button bij Z1 kan de waarde van 85 % van impedantie in de voorwaartse richting tot het eerstvolgende knooppunt worden overgenomen in het invoerveld van Z1.

Met de 115 % button bij Z2 kan de waarde van 115 % van impedantie in de voorwaartse richting tot het eerstvolgende knooppunt worden overgenomen in het invoerveld van Z2.

85(+85') % betekent: 85 % van impedantie in de voorwaartse richting tot het eerstvolgende knooppunt + 85 % van impedantie van de kortste niet-maas-kabel vanaf dat knooppunt.



Mho

Een zone kan worden gekarakteriseerd met een cirkeldiagram, waarvan het middelpunt verschoven is. De straal van de cirkel wordt aangeduid met de impedantie Z en het middelpunt met R en X (in Ohm).



Polygoon

Een zone kan worden gekarakteriseerd met een polygoon. Deze ontstaat door 3, 4 of 5 lijnen te definieren die elkaar zodanig kruisen dat zij een afgesloten gebied omsluiten. De lijnen worden gedefinieerd met een punt in het R-X-vlak, waardoor deze lijn loopt, en een hellingshoek (in graden).





MODELLERING



Drie zones van het impedantierelais zijn voorwaarts gericht. In de voorwaartse richting kan tevens een eindtijd ingevoerd worden. Eén zone van het relais is achterwaarts gericht. Er is ook een mogelijkheid voor een extra tijdinstelling voor een ongerichte eindtijd. Als de ongerichte afschakelmogelijkheid niet wordt benut, moet bij de ongerichte eindtijd 0 worden ingevuld.

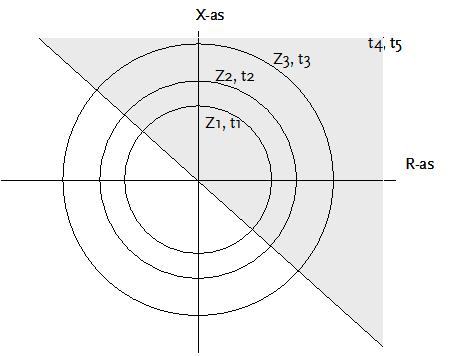

Cirkelkarakteristiek

Door de gerichte zones wordt alleen afgeschakeld indien de gemeten impedantie zich in het gearceerde gebied bevindt. De hellingshoek van de schuine lijn, de richtingslijn, is -45 graden. Voor de ongerichte eindzone geldt het gehele R-X-vlak.



Als de aanspreekwaarde van een van de fasestromen is overschreden geldt onderstaand afschakelschema:



Hierbij geldt tevens onderstaande voor de impedantie:

Z1 < Z2 < Z3



In het geval van een kortsluiting dicht bij het meetpunt kan de spanning te klein worden om een impedantie te bepalen. Daarom wordt Zm alleen bepaald als de gemeten spanning groter is dan 1 V. Voor de richting van de impedantie Zm zijn dan drie mogelijkheden:

+        voorwaarts

-        achterwaarts

?        niet te bepalen; het relais schakelt dan ongericht af.

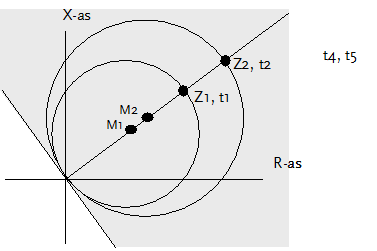

Mho-karakteristiek

Door de gerichte zones wordt alleen afgeschakeld indien de gemeten impedantie zich in het gebied boven de schuine lijn met een hellingshoek van -45 graden bevindt.

De zones worden bepaald door de positie van de cirkels. De cirkels worden beschreven door het middelpunt (M1, M2) en de straal (Z1, Z2).

Als de aanspreekwaarde van een van de fasestromen is overschreden geldt onderstaand afschakelschema:



Hierbij geldt tevens onderstaande voor de impedantie:

Z1 < Z2 < Z3

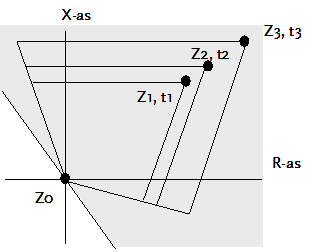

Polygoonkarakteristiek

Door de gerichte zones wordt alleen afgeschakeld indien de gemeten impedantie zich in het gebied boven de schuine lijn met een hellingshoek van -45 graden bevindt.

De zones worden bepaald door de positie van de polygonen. De polygonen worden beschreven door de punten waardoor de lijnstukken lopen (Z0, Z1, Z2, Z3) en de richting (hellingshoek) van de lijnstukken.

Als de aanspreekwaarde van een van de fasestromen is overschreden geldt onderstaand afschakelschema:



Hierbij geldt tevens onderstaande voor de impedantie:

Z1 < Z2 < Z3



Meting bij diverse kortsluitingen

Voor asymmetrische kortsluitingen met aardcontact wordt de factor KN geïntroduceerd. In die gevallen is ook de homopolaire stroom nodig. Er geldt:





of





met:





Driefasenkortsluiting:











Tweefasensluiting (bijvoorbeeld tussen fasen b en c):











Tweefasenaardsluiting (bijvoorbeeld met fasen b en c):









Eenfasesluiting (bijvoorbeeld in fase a):
