Een knooppunt is een rail.
PARAMETERS
Algemeen
Parameter |
Default |
Eenheid |
Omschrijving |
Naam |
|
|
Naam van het knoooppunt |
Unom |
Unom 1) |
kV |
Nominale spanning |
Gelijktijdigheid van belastingen |
1 |
|
Gelijktijdigheidsfactor van aanwezige belasting(en) |
ID |
2) |
|
Identificatie |
Korte naam |
|
|
Korte naam |
Functie |
|
|
Functie |
1) Bij het verlaten van een knooppuntformulier met OK wordt Unom als defaultwaarde bewaard
2) Bij het verlaten van een knooppuntformulier met OK wordt gewaarschuwd als het ID niet uniek is
Naam
Kies bij voorkeur verschillende namen voor de knooppunten.
ID
Naast de naam kan het ID worden gebruikt voor de identificatie van het knooppunt, bestaande uit maximaal 25 tekens. Deze identificatie wordt ook gebruikt bij het importeren of exporteren van netwerkgegevens.

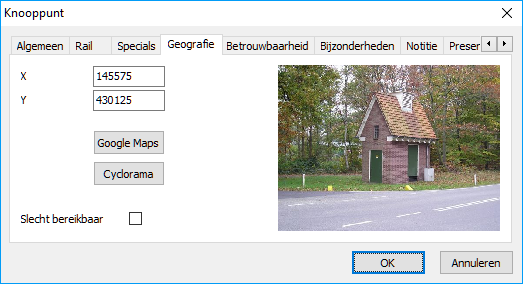

In het knooppuntformulier wordt op het tabblad Geografie een foto van het station getoond als ID.jpg of ID\ID.jpg of Regio\ID.jpg of Regio\ID\ID.jpg overeenkomt met de naam van een jpg-afbeeldingsbestand in de map met stationsafbeeldingen, die opgegeven is in de Opties, bij Bestandslocaties. Door op de afbeelding te klikken wordt deze geopend met het in Windows gekoppelde programma.

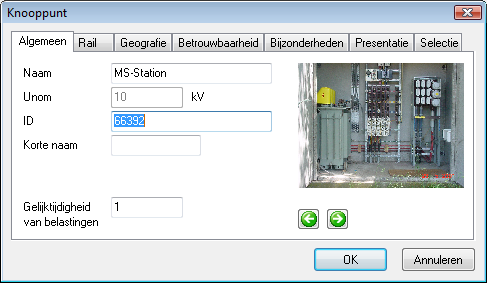

In het knooppuntformulier wordt op het tabblad Algemeen een reeks afbeeldingen getoond als ID_*.jpg of ID\*.jpg of Regio\ID_*.jpg of Regio\ID\*.jpg overeenkomt met de naam van een jpg-afbeeldingsbestand in de map met stationsafbeeldingen, die opgegeven is in de Opties, bij Bestandslocaties. Het sterretje (*) in de naamreferentie is een wildcard-symbool. Met de pijltjes-knoppen kan door de reeks met afbeelingen worden gebladerd. Door op de afbeelding te klikken wordt deze geopend met het in Windows gekoppelde programma.
Unom
Met Unom wordt de nominale bedrijfsspanning bedoeld (bijvoorbeeld 380 kV, 110 kV of 10 kV). Deze Unom kan gewijzigd worden zolang het knooppunt niet is verbonden met een ander knooppunt.
Bij het verlaten van een knooppuntform met OK wordt Unom als defaultwaarde bewaard.
Er is een mogelijkheid om de nominale knooppuntspanningen collectief te wijzigen. Als de knooppunten door middel van kabels, verbindingen, smoorspoelen of links met elkaar verbonden zijn, is het alleen mogelijk om alle verbonden knooppunten tegelijk collectief te wijzigen via Bewerken | Collectief | Knooppunt. Indien de knooppunten met transformatoren zijn verbonden, geldt de regel dat de spanningen van transformatorwikkeling en knooppunt niet meer dan 20 % van elkaar mogen afwijken.
Gelijktijdigheid
Voor elk knooppunt kan een gelijktijdigheidsfactor worden opgegeven waarmee de op het knooppunt aanwezige (transformator)belastingen (P en Q) worden vermenigvuldigd.
Zie ook: Gelijktijdigheid
Rail
Parameter |
Default |
Eenheid |
Omschrijving |
Type |
|
|
Railtype |
Unom |
0 |
kV |
Nominale spanning (niet voor berekeningen) |
Inom |
0 |
A |
Nominale stroom |
Ik,dynamisch |
0 |
kA |
Toelaatbare dynamische kortsluitstroom |
Ik,thermisch |
0 |
kA |
Toelaatbare thermische kortsluitstroom |
bij |
1 |
s |
Tijdsduur voor de gedefinieerde toelaatbare thermische kortsluitstroom |
Type

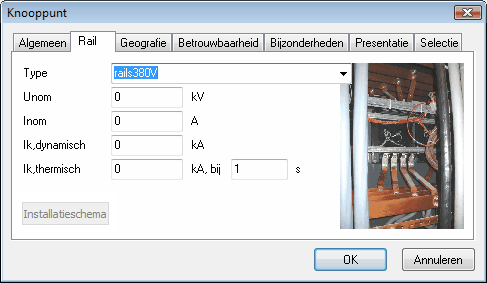

In het knooppuntformulier wordt op het tabblad Rail een foto van het railtype getoond als de naam van het railtype.jpg of railtype_*.jpg of railtype\*.jpg overeenkomt met een jpg-afbeeldingsbestand in de type-afbeeldingenmap die opgegeven is in de Opties, bij Bestandslocaties. Door op de afbeelding te klikken wordt deze geopend met het in Windows gekoppelde programma.
In het knooppuntformulier worden via de knop Installatieschema op het tabblad Rail een of meerdere pdf-bestanden geopend als ID\*.pdf of Regio\ID\*.pdf overeenkomt met de naam van een pdf-bestand in de map met stationsafbeeldingen, die opgegeven is in de Opties, bij Bestandslocaties.
Dynamische kortsluitstroom
De mechanische (dynamische) belasting van de installatie van het knooppunt wordt bepaald door de maximale amplitude van de kortsluitstroom (Ip). Deze amplitude wordt berekend met de IEC 60909-berekening. Het berekeningsresultaat wordt vergeleken met de gedefinieerde toegestane dynamische kortsluitstroom. Dit komt tot uitdrukking in de kleurenindicatie.
Thermische kortsluitstroom
De thermische belasting van de installatie van het knooppunt wordt bepaald door de subtransiënte (of aanvangs-) kortsluitstroom (Ik"). Deze kortsluitstroom kan zowel met de IEC 60909-berekening als met de sequentiële storingsanalyse worden berekend. Het berekeningsresultaat wordt vergeleken met de gedefinieerde toegestane thermische kortsluitstroom. Hieruit wordt de toegestane kortsluittijd (tmax) berekend.
Diversen
Installatie
De gegevens van de installatie zijn alleen noodzakelijk voor de vlamboogberekening.
Parameter |
Default |
Eenheid |
Omschrijving |
Type |
|
|
|
Star geaard |
niet |
|
|
Geleiderafstand |
|
mm |
|
Persoonsafstand |
|
mm |
|
Ingesloten positie |
niet |
|
|
Elektrodeconfiguratie |
|
|
|
Hoogte |
|
mm |
|
Breede |
|
mm |
|
Diepte |
|
mm |
|
Lichtboogbeveiliging |
niet |
|
|
Kb |
|
|
|
Kp |
|
|
|
Kt |
|
|
|
Velden
De velden van een knooppunt kunnen op dit blad gedefinieerd worden. De volgorde moet corresponderen met de echte volgorde van de velden op de railstructuur.
Parameter |
Default |
Eenheid |
Omschrijving |
Naam |
|
|
Naam van het veld |
Soort |
|
|
Soort |
Naar |
|
|
Aanduiding waar de tak in het veld naar toe gaat |
Type |
|
|
Type, t.b.v. de vlamboogberekening |
Geleiderafstand |
|
mm |
De geleiderafstand als deze afwijkt van de railgeleiderafstand |
Elektrodeconfiguratie |
|
|
Horizontaal/verticaal; gesloten/open |
Hoogte |
|
mm |
Hoogte van het compartiment |
Breede |
|
mm |
Breedte van het compartiment |
Diepte |
|
mm |
Diepte van het compartiment |
Informatie |
|
|
Aanvullende informatie |
Toonfrequentbron
Met de toonfrequentloadflow kan de verspreiding van toonfrequentsignalen door een netwerk geanalyseerd worden. Zie Harmonischen. Een of meerdere toonfrequentbronnen kunnen in het netwerk geplaatst worden.
Parameter |
Default |
Eenheid |
Omschrijving |
Frequentie |
0 |
Hz |
Frequentie van de toonfrequentzender |
Spanning |
0 |
% |
Relatieve spanning van het toonfrequentsignaal ten opzichte van de nominale spanning |
Hoek |
niet |
graden |
Hoek van het toonfrequentsignaal ten opzichte van de loadflowspanning |
Los aardpunt
Een knooppunt kan een los aardpunt bevatten, dat als één gezamenlijk aardpunt dient voor sterpunten van meerdere componenten. Zo kunnen de sterpunten van een sychrone generator en motor, condensator, spoel, nulpuntstransformator en gewone transformator hierop aangesloten worden. Dit heeft gevolgen voor de berekeningen van kortsluitingen met aardcontact. In het scherm kan de aardingsimpedantie worden gespecificeerd.
Indien een element of transformator gebruik maakt van het losse (externe) aardpunt, moet dat bij het betreffende element op het tabblad Aansluiting worden gespecificeerd.
Klant
Dit zijn informatieve gegevens over een eventuele klant.
Raildifferentiaalbeveiliging
Dit is een raildifferentiaalbeveiliging. Alle betrokken vermogenschakelaars moeten opgesomd worden. Alle betrokken vermogenschakelaars zullen ook uitschakelen.
Er is geen correctie voor richting en overzetverhouding: de som van de stromen moet normaal nul zijn. Zie voor de werking verder Differentiaalbeveiliging.
Grenzen
De spanningscontrole kan uitgezet worden of er kunnen alternatieve grenzen zijn.
Icoon
Een korte tekst kan in een puntsymmetrische vorm nabij het knooppunt in het schema worden getoond. Tekst, tekstkleur, achtergrondkleur, vorm en grootte zijn instelbaar.
Gaia
Een Gaia-netwerk van het knooppunt kan geopend worden in Gaia. De naam van de gnf moet overeenkomen met het ID of de naam van het knooppunt. De root van de Gaia-netwerkbestanden moet ingevuld worden in de opties bij Bestandslokaties, Specifiek. In deze hoofdmap mogen mappen voorkomen.
Als een IEC 60909-berekening is uitgevoerd, worden de berekende symmetrische kortsluitstromen weggeschreven c.q. bijgewerkt in het bestand kortsluitstromen.txt.
Als in het Gaia-netwerk een knooppunt voorkomt met een naam en/of ID uit het kortsluitstromenbestand en er zit een netvoeding aan, dan wordt de Ik"nom op de waarde uit het bestand gezet.
Geografie
Parameter |
Default |
Eenheid |
Omschrijving |
X |
0 |
m of graden |
Geografische X-coördinaat |
Y |
0 |
m of graden |
Geografische Y-coördinaat |
Slecht bereikbaar |
niet |
|
Station liever niet bezoeken (t.b.v. netopeningoptimalisatie) |
Met behulp van de geografische coördinaten kan het netwerk op een geografische ondergrond worden geprojecteerd. Zie Geografie.
Met behulp van de button Google Maps kan direct naar de weergave van de locatie van het station worden gesprongen met behulp van de webapplicatie Google maps.
Betrouwbaarheid
Parameter |
Default |
Eenheid |
Omschrijving |
Faalfrequentie |
0 |
per jaar |
Gemiddeld aantal malen per jaar dat het knooppunt faalt (kortsluiting) |
Reparatieduur |
0 |
minuten |
Gemiddelde duur reparatie of vervanging |
Onderhoudsfrequentie |
0 |
per jaar |
Gemiddeld aantal malen per jaar dat het knooppunt in onderhoud is |
Onderhoudsduur |
0 |
minuten |
Gemiddelde duur van het onderhoud |
Onderhoudsafbreekduur |
0 |
minuten |
Gemiddelde duur afbreken onderhoud in geval van een calamiteit |
Verremelding van status |
niet |
|
Aanwezigheid van verremelding van knooppuntstatus |
De aanwezigheid van verremelding heeft invloed op de tijdsduur voor het lokaliseren van de storing (kort/lang).
MODELLERING
Loadflow en storing sequentieel
Voor alle op een knooppunt aanwezige (transformator)belastingen wordt voor loadflowberekening en sequentiële storingsanalyse de belasting gecorrigeerd met de gelijktijdigheidsfactor.
Pbelasting,berekening = Gelijktijdigheid * Pbelasting
Qbelasting,berekening = Gelijktijdigheid * Qbelasting
Hierbij worden de waarden van Pbelasting en Qbelasting berekend uit de waarden van Schaling en Groei uit de groei:
Pbelasting = Schaling(jaar) * f(Groei, jaar) * Pgespecificeerd
Qbelasting = Schaling(jaar) * f(Groei, jaar) * Qgespecificeerd
IEC (60)909
Omdat belastingen bij een IEC (60)909-berekening buiten beschouwing worden gelaten, is de gelijktijdigheidsfactor hiervoor niet van toepassing.
Ten behoeve van de kleurindicatie wordt de verhouding Ip/Ik,dynamisch bepaald.
