Het netwerk kan met Extra | Geografie | Kaart op een geografische ondergrond getoond worden. Er bestaan drie mogelijkheden:
•Grid navigator (geen standaardonderdeel van Vision)
•Google Earth
•Kaart: een bitmap-afbeelding, waarvan de coördinaten van de hoekpunten vastgelegd zijn. De grootte van de ondergrond op het scherm is vastgelegd in de grafische eigenschappen van de bitmap-afbeelding.
De coördinaten van de knooppunten kunnen op het tabblad "Geografie" van het knooppuntformulier ingevoerd worden of geïmporteerd worden. De coördinaten van tussenpunten van takken kunnen alleen geïmporteerd worden. Alle knooppunten waarvan de X- en Y-coördinaten gespecificeerd zijn, worden op deze geografische ondergrond getoond. De takken tussen de knooppunten worden automatisch weergegeven.
De coördinaten kunnen naar keuze in het Rijksdriehoek-stelsel of in decimale geografische graden gegeven zijn.
De geografische ondergrond van kaarten moet eerst gedefinieerd zijn via Opties | Geografie | Kaarten.

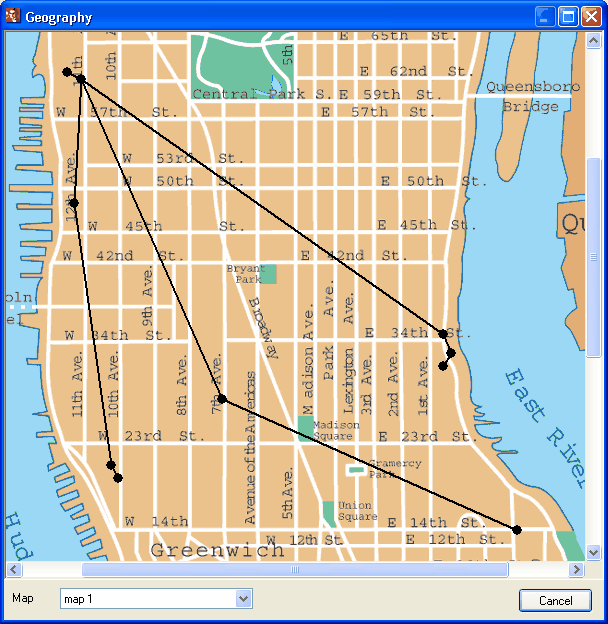

Voorbeeld van uitvoer naar kaart:

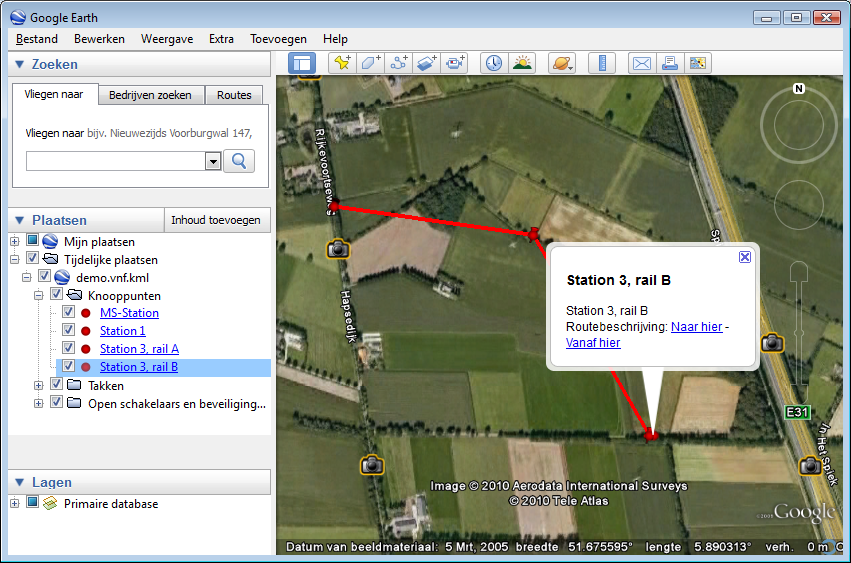

Voorbeeld van uitvoer naar Google Earth:
Zie ook: Opties, Geografie.
