Knooppunten kunnen gecombineerd worden tot een railsysteem. Een railsysteem is een verzameling van een of meerdere knooppunten. De afzonderlijke knooppunten blijven gewoon bestaan. De voordelen van het railsysteem zijn:
•de knooppunten en bijbehorende verbindingen kunnen als één station tegelijkertijd verplaatst worden, behalve als Tijdelijk grafisch ontkoppeld in het railsysteemformulier is aangevinkt.
•de takken en elementen kunnen eenvoudig direct op de juiste rails geschakeld worden
•de railkeuze is compact weergegeven.
Het railsysteem kan worden gedefinieerd door de betreffende knooppunten te selecteren en vanuit het menu te kiezen Invoegen | Knooppunt | Railsysteem. Hierbij gelden voor de knooppunten van het railsysteem de volgende uitgangspunten en beperkingen in de netwerkeditor:
•de knooppunten moeten de vorm van een verticale of horizontale lijn hebben
•de knooppunten moeten dezelfde orientatie hebben (alle verticaal of alle horizontaal)
•de knooppunten mogen in horizontale en verticale richting niet meer dan 8 gridpunten van elkaar verwijderd zijn.

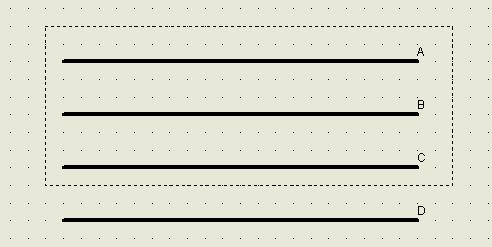

Onderstaande figuur illustreert dit. De knooppunten A, B en C kunnen gecombineerd worden tot een railsysteem. Knooppunt D kan niet daarbij gecombineerd worden, want dat ligt meer dan 8 gridpunten van het verste knooppunt A af.
Een railsysteem kan worden opgeheven door het te verwijderen me: Start | Bewerken | Verwijderen | Railsysteem. Hiervoor moeten dan wel eerst alle knooppunten van het railsysteem geselecteerd zijn.
Alleen losse knooppunten kunnen gecombineerd worden tot een railsysteem. Het is niet mogelijk een railsysteem met een knooppunt uit te breiden tot een groter railsysteem. In dat geval moet eerst het oorspronkelijke railsysteem verwijderd worden.
Een railsysteem kan alleen worden uitgebreid met een ander knooppunt door het eerst te verwijderen en daarna opnieuw te definiëren.
Aanbrengen nieuwe tak
Een tak kan worden aangebracht door één van de rail van het railsysteem te selecteren. Indien de tak naar een ander railsysteem loopt, moet van dat railsysteem ook maar één rail geselecteerd zijn.
Railkeuze

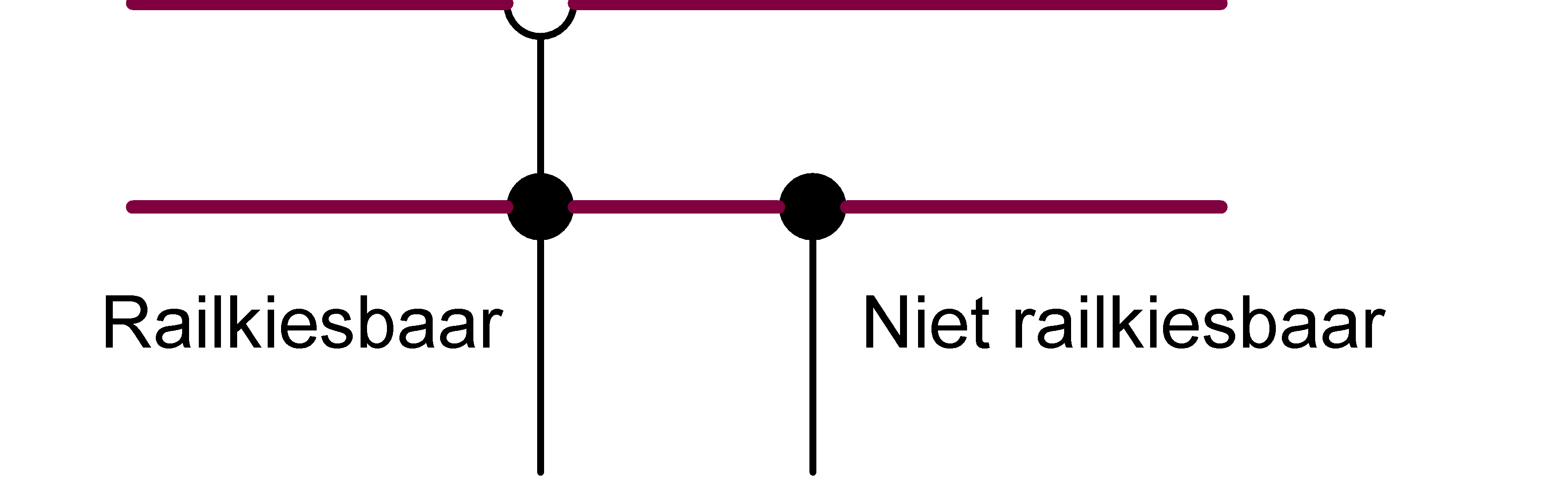

Een link aan een railsysteem kan op het tabblad Aansluiting van het invoerformulier van de link worden gekozen als:
•railkiesbaar,
•niet railkiesbaar of
•vast.
Elke andere tak (kabel, verbinding, transformator, etc) is altijd railkiesbaar.

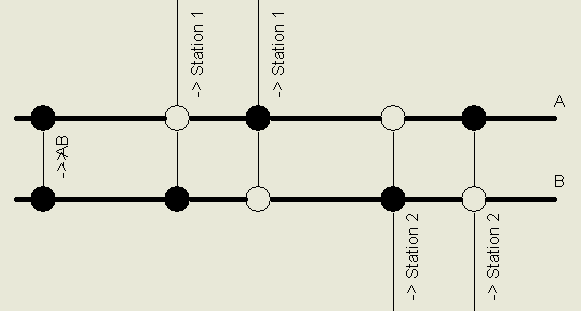

In het formulier van het railsysteem kan een naam worden opgegeven en kunnen de schakelstanden worden gewijzigd. Het formulier kan worden opgeroepen door vlak naast een rail met rechts te klikken. Ook met Start | Bewerken | Railsysteem of met de toetscombinatie Ctrl-Alt-R. Hiertoe moet tenminste een van de knooppunten van het railsysteem geselecteerd zijn. Voor het wijzigen van de schakelstanden geldt het volgende:
•een open cirkel representeert een open railkeuzeschakelaar
•een gesloten cirkel representeert een gesloten railkeuzeschakelaar
•er kan per tak of element maar een railkeuzeschakelaar gesloten zijn
•aanklikken van een open schakelaar sluit deze, terwijl een andere gesloten schakelaar dan geopend wordt
•aanklikken van een gesloten schakelaar opent deze, zodat de tak of element van het railsysteem gescheiden wordt.
Met behulp van de speciale view Beeld | Weergave | Kleur | Eiland kan eenvoudig worden bekeken of de railkeuze leidt tot isolatie van knooppunten.
