Grid navigator is een module in Vision welke het mogelijk maakt om geografisch te navigeren door netten. Via deze navigator kunnen op een kaart van Nederland netwerkbestanden worden geopend en weergegeven.
Inleiding
Grid navigator is bedoeld voor zowel frequente als incidentele Vision gebruikers. Om een hoge mate van herkenbaarheid te bereiken, is bij de ontwikkeling zoveel mogelijk gebruik gemaakt van de functionaliteit die Windows biedt. Alle algemene functies die hiermee samenhangen worden dan ook niet in deze introductie beschreven.
Toch kent Grid navigator module een aantal specifieke kenmerken en functies die noodzakelijk zijn om met Grid navigator te kunnen werken. Deze introductie geeft de belangrijkste kenmerken en functies aan.
Installatie
Grid navigator maakt deel uit van Vision, voor de installatie wordt verwezen naar de handleiding van Vision.
Starten

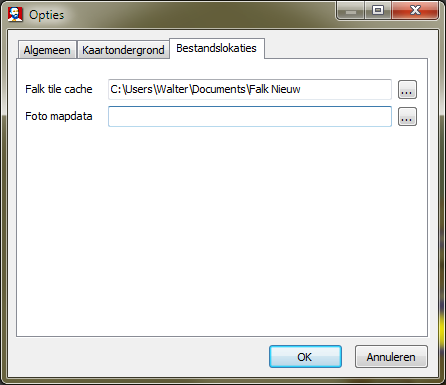

Vanuit Vision kan de Grid navigator module gestart worden via: Extra | Geografie | Grid navigator (of via F10). Het scherm van de Grid navigator wordt nu getoond en de kaart zal geladen worden via het internet van de Andes webserver. De geladen kaarttegels worden weggeschreven naar de standaard windows temp directory. In de GN Menu | Opties kunt u een zelf gekozen pad opgeven waar de kaarttegels voor hergebruik worden opgeslagen. (zie voorbeeld hieronder).
Na het sluiten van het optiescherm dient de Grid navigator opnieuw geopend te worden. Zodra dit gebeurd is, verschijnt de Andes kaart van Nederland (zie Figuur 1).

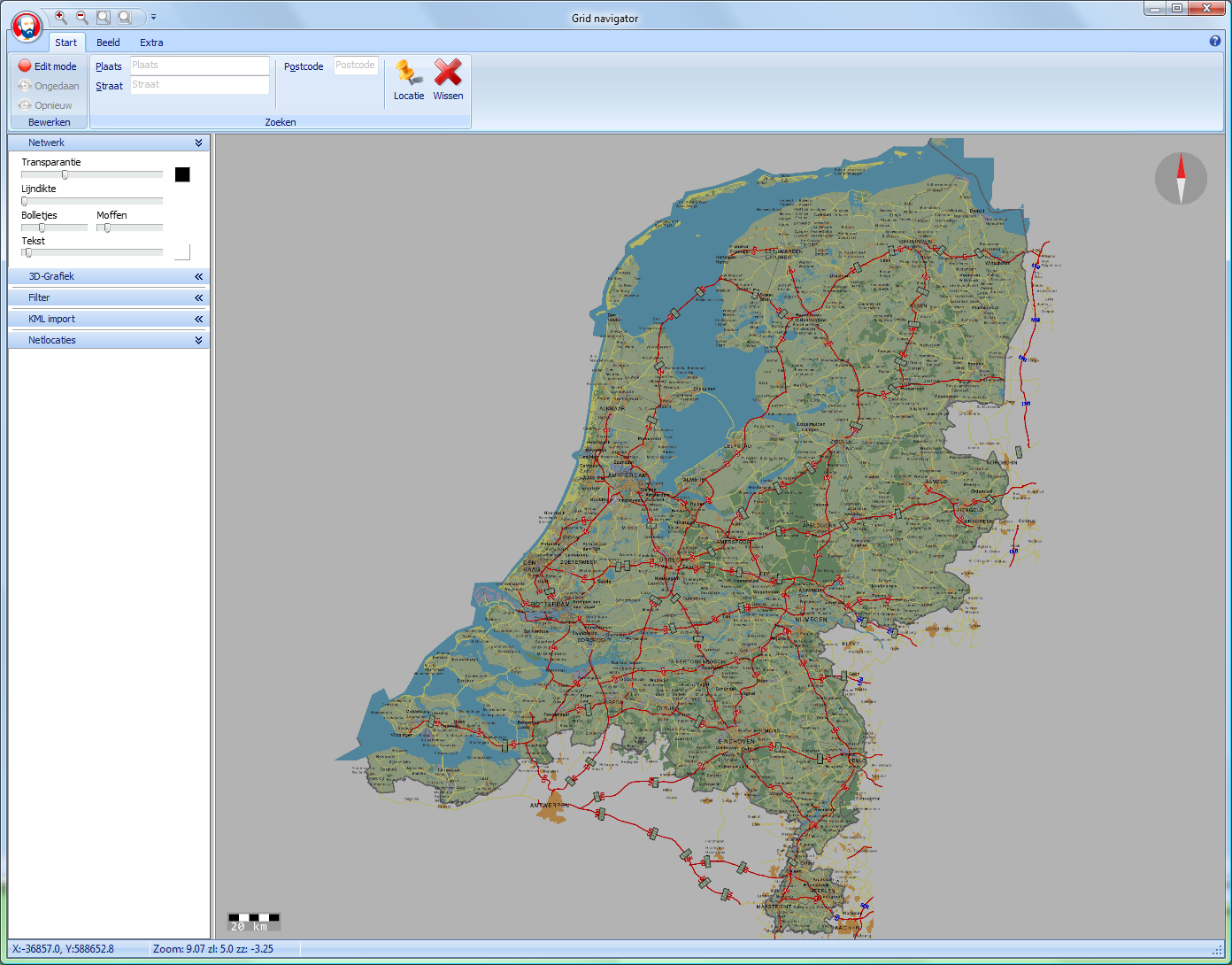

Figuur 1: Grid navigator met kaart van Nederland
Algemeen
Het Grid navigator scherm bevat bovenin een Ribbon menu. Waarin o.a. bewerk, beeldfuncties en een zoekmogelijkheid m.b.t. plaats, straat of postcode is opgenomen. Onderin wordt een statusbalk weergegeven met o.a. de XY-coördinaten van de muispositie. Daarnaast is aan de linkerkant in een aantal uit-/inklapbare panelen de mogelijkheid opgenomen om de transparantie en kleur van de kaartachtergrond aan te passen (zie: menu). Door op het vierkantje te klikken kan de kleur aangepast worden en door de schuif te verplaatsen kan de transparantie worden ingesteld.
Zodra vanuit Vision een netwerk (met geografische coördinaten) wordt geopend wordt deze ook op de kaart afgebeeld. Indien men netwerken geografisch wil openen (d.w.z. vanuit de Grid navigator), dienen zogenaamde netlocaties aangemaakt te worden (zie Netlocatie bewerken).
Netlocatie
Een netlocatie is in de Grid navigator een object op de kaart en in de tree waaraan een netwerk is gekoppeld (zie blauwe 'blokjes' in figuur 2). Een netlocatie bevat een omschrijving, naam, regio en XY coördinaten t.b.v. presentatie op de kaart en in de tree.
Zodra netlocaties zijn toegevoegd kan men de bijbehorende netwerken openen door te dubbelklikken op deze netlocaties in de tree of éémaal te klikken in de kaart. Indien een netwerk geladen is wordt dit middels een groen vinkje in de tree aangegeven.

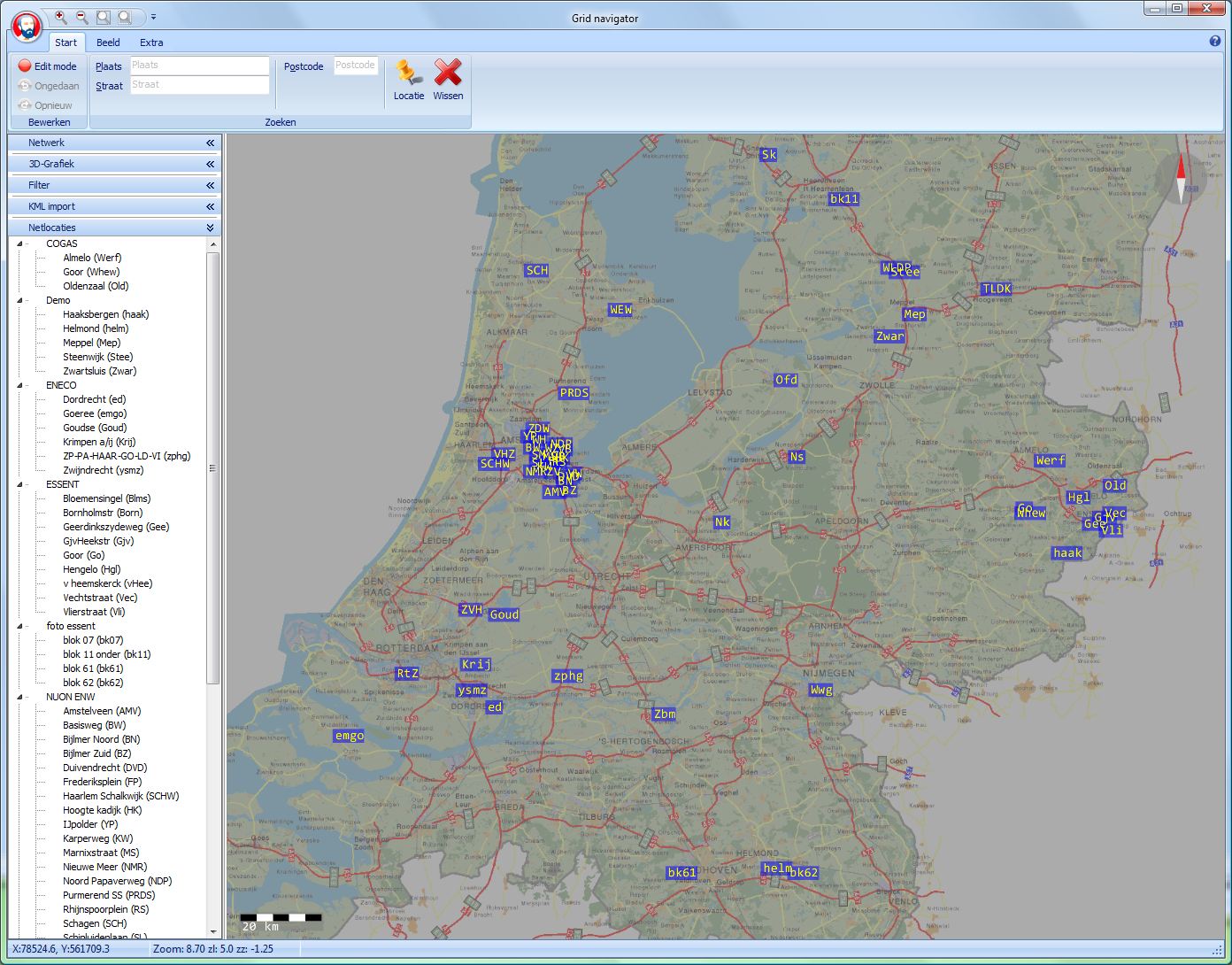

Figuur 2: Grid navigator met netlocaties en hieraan gekoppelde netwerkbestanden
Om een netlocatie (met een gekoppeld netwerk) toe te voegen zie Bewerken netlocatie.
