Een netlocatie is in de Grid navigator een object op de kaart en de tree waaraan een netwerk kan worden gekoppeld. Een netlocatie bevat een omschrijving, naam, regio en XY coördinaten t.b.v. presentatie op de kaart en in de tree.
Zodra netlocaties zijn toegevoegd kan men de bijbehorende netwerken openen door te klikken op deze netlocaties in de tree (dubbelklik) of in de kaart (enkel klik). Indien een netwerk geladen is wordt dit middels een groen vinkje in de tree aangegeven.
Het bewerken (toevoegen, bewerken of verwijderen) van een netlocatie is alleen mogelijk als Grid navigator in de edit mode is gezet via Start | Edit mode.
Toevoegen
Om een netlocatie toe te voegen:
Open het te koppelen netwerk in Vision. Indien de Grid navigator module geopend is dan word het geopende netwerk weergegeven op de kaart. (mits voorzien van coördinaten)
Zet de kaart in de edit mode via het menu item: Start | Edit mode. Door nu met rechts te klikken op een positie in de kaart wordt een nieuwe netlocatie toegevoegd via het pop up menu: Nieuwe netlocatie. Er verschijnt een venster waarin de attributen (zie figuur 1) van de netlocatie kunnen worden ingegeven.
De coördinaten en het te koppelen netwerk zijn reeds ingevuld en kunnen eventueel worden gewijzigd. Tevens kan een kleur opgegeven worden van het te tonen object (blokje) op de kaart
Optioneel is het opgeven van een specifiek tabblad uit het netwerk. Indien dit is opgegeven wordt in Grid navigator ingezoomed op het netdeel van het betreffende tabblad.
Opmerking: het is mogelijk om meerdere netlocaties op te nemen die naar hetzelfde netwerk verwijzen.

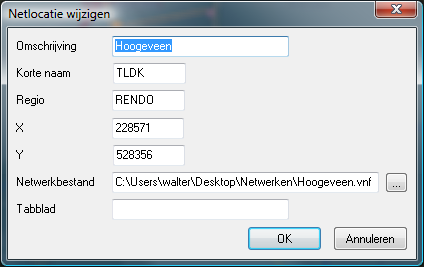

Figuur 1: Grid navigator: attributen van een te bewerken netlocatie
Bewerken
De gegevens van een netlocatie aanpassen gaat op dezelfde wijze, selecteer de te wijzigen netlocatie op de kaart en klik met rechts en kies uit het pop up menu: Bewerk netlocatie. Deze functionaliteit kan ook vanuit de tree benaderd worden door hierin een netlocatie te selecteren en met rechts te klikken.
Indien de kaart in de edit mode staat kan een netlocatie ook grafisch gesleept worden, de coördinaten worden dan automatisch aangepast.
Verwijderen
Voor het verwijderen van een netlocatie, selecteer de netlocatie via de kaart of de tree en klik met rechts en kies uit het pop up menu: Verwijder netlocatie. Opmerking: het gekoppelde netwerkbestand wordt niet verwijderd.
Let op: de bewerkingen m.b.t. de netlocaties worden pas opgeslagen indien de Grid navigator wordt afgesloten. Hierover zal een melding worden gegeven.
