Naast de ingebouwde profielen is het mogelijk een loadflowberekening uit te voeren, waarbij de elementen (belastingen, opwekkers en accu’s) worden ingesteld aan de hand van een buiten Vision gedefinieerd extern profiel. Ook transformatortrapstanden kunnen met een extern profiel beïnvloed worden. Dit externe profiel kan afkomstig zijn van een concrete meting of van een door een ander programma gegenereerde tijdreeks. Het extern profiel kan met behulp van een spreadsheetprogramma worden gedefinieerd. Het externe profiel wordt geactiveerd op het tabblad Profiel van de instellingen van de loadflowberekening.



Het extern profiel is altijd strikt tijdgerelateerd. De reeks ligt vast doordat de waarden voor het door elementen opgenomen of afgegeven vermogen gekoppeld zijn aan tijdstippen (datum en tijd). Het vermogen op een tijdstip kan op diverse manieren worden opgegeven.De verhouding tussen het actieve vermogen en het blindvermogen verandert in principe niet.

Het profiel wordt weergegeven als functie f(t).

Het externe profiel is leidend ten opzichte van interne profielen. Dat wil zeggen dat elk element, waarvoor het profiel is gespecificeerd in het externe profiel, wordt doorgerekend volgens die reeks. Indien voor het betreffende element ook een intern profiel was gespecificeerd, wordt dat in de berekening niet gebruikt.



Elk element dat niet in het externe profiel is gespecificeerd, wordt berekend volgens de opgave in Vision. Hierbij geldt voor elk element:

•Indien het default profiel (constante waarde van 1) was gebruikt, blijft de waarde van de belasting constant.

•Indien een tijdgerelateerd profiel was gespecificeerd, worden de waarden van dat profiel afgestemd op de tijdreeks van het externe profiel. Tussenliggende waarden van het profiel worden geïnterpoleerd.

•Indien een vrij profiel was gespecificeerd, wordt niet gerekend, want tijdgerelateerde profielen en vrije profielen worden niet gecombineerd.





Definitie



Een extern profiel bestaan uit een header-record en waarde-records. De header-record is ingevuld op de eerste en eventueel tweede rij van de spreadsheet. De waarde-records zijn ingevuld vanaf de tweede of derde rij.



Header-record

Het header-record bestaat uit de definitie van datum en tijd en de specificatie van de elementnamen. De datum en tijd kunnen gezamenlijk in één kolom of in twee aparte kolommen worden gedefinieerd.

•Datum en tijd: de eerste kolom wordt aangeduid met de tekst “Datum & Tijd” of “Date & Time". De volgende kolommen worden aangeduid met <KnooppuntNaam>.<ElementNaam>, dus gescheiden met een punt. Als <KnooppuntNaam> of <ElementNaam> een sterretje is, dan correspondeert dit met elke naam. Hierdoor kan een profiel aan meerdere elementen worden gekoppeld. Ook kan de notatie <KnooppuntID>.<ElementNaam> worden gebruikt.

•Datum: de eerste kolom wordt aangeduid met de tekst “Datum” of “Date”. De tweede kolom wordt aangeduid met de tekst “Tijd” of “Time”. De volgende kolommen worden aangeduid met <KnooppuntNaam>.<ElementNaam> of <KnooppuntID>.<ElementNaam>. Als <KnooppuntNaam> of <ElementNaam> een sterretje is, dan correspondeert dit met elke naam.

•Omdat een transformatorbelasting drie onderdelen kan bevatten, kan hiertoe een toevoeging gemaakt worden in de header, om het onderdeel apart op te geven: <KnooppuntNaam>.<TransformatorbelastingNaam>.Belasting, <KnooppuntNaam>.<TransformatorbelastingNaam>.Opwekking of <KnooppuntNaam>.<TransformatorbelastingNaam>.PV .

•Voor definitie van een kolom voor transformatortrapstand wordt de kolom aangeduid met <TransformatorNaam>.

In de tweede rij kunnen eventueel de eenheden worden opgenomen, die van toepassing zijn op de waarden. Als geen eenheid is gespecificeerd, worden de onderstaande waarden geïnterpreteerd als factoren van de ingestelde elementwaarden. De onderkende eenheden zijn: V, kV, A, A-, VA, kVA, MVA, VA-, kVA-, MVA-, W, kW, MW, W-, kW-, MW-, var, kvar, Mvar, var-, kvar-, Mvar-, m/s, pu, %, ‰ en procentpunt. De eenheid moet wel min of meer corresponderen met de gevraagde waarde voor een bepaald componentsoort. Een minus aan het einde van een eenheid betekent dat de waarden met tegengesteld teken worden toegepast.



Waarde-records

•Datum en tijd gezamenlijk: de kolom wordt gevuld met een oplopende reeks voor datum en tijd.

•Datum en tijd afzonderlijk: de eerste twee kolommen worden gevuld met een oplopende reeks voor datum en voor tijd.

•Waarden: elke kolom onder de identificatie van een element bevat de waarden, waarmee het betreffende element wordt uitgerust voor berekening op het betreffende tijdstip. De waarden mogen positief en negatief zijn.

•Voor een transformatortrapstand bevat de kolom de aanduiding van de absolute trapstand.



De reeks waarden hoeft niet te worden afgesloten met een bijzonder item. Na de laatste rij met waarden moet de spreadsheet leeg zijn.





Voorbeeld

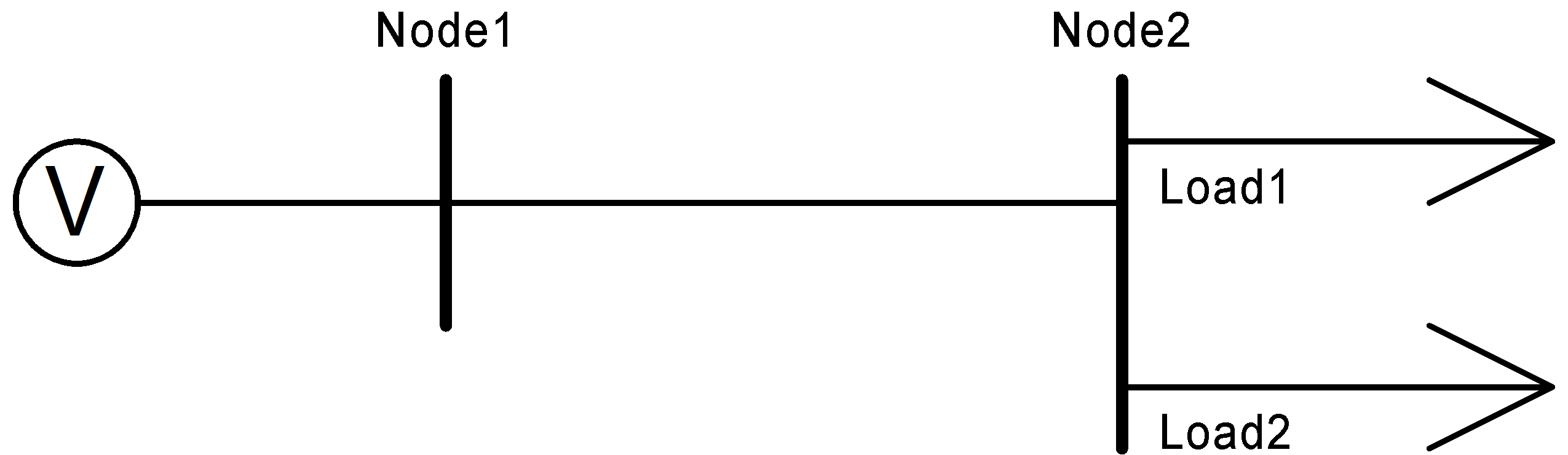

Onderstaand netwerk bevat de elementen “Load1” en “Load2”, beide aangesloten op het knooppunt “Node2”.





Het externe profiel definieert in dit voorbeeld de waarden voor de vermogens van beide belastingen, van 12:00 uur tot 18:00 uur. Het externe profiel kan op twee manieren gedefinieerd worden, afhankelijk van de keuze ten aanzien van de specificatie van datum en tijd:



Methode 1:







Methode 2:

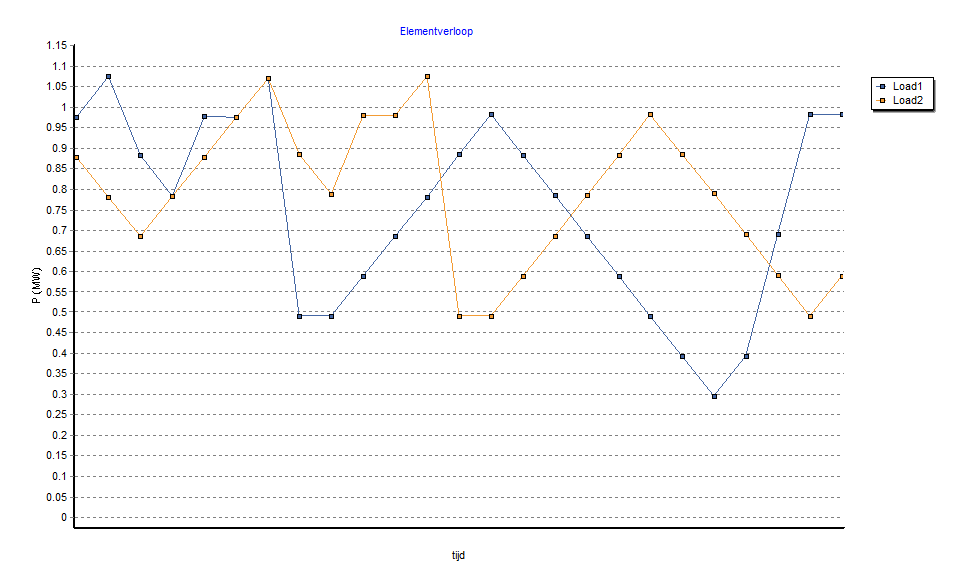

Resultaat van de loadflowberekening:
