Algemeen > Menu- en muisbesturing

De meeste besturingsacties vinden plaats via het menu en met de muis. Voor het gemak zijn de meeste functies logisch ondergebracht in lintbladen en lintgroepen, die via het hoofdmenu (of lint) bereikt kunnen worden. De Engelse termen hiervoor zijn ribbon en ribbongroep. In veel gevallen kan worden gekozen uit het menu of met muisklikken. In enkele gevallen alleen via het menu of met de muis.

De meeste bestandsbewerkingen zijn verzameld in het menu Bestand, linksboven.

Acties die via het menu, zijnde het lint, de lintgroepen en de items daarin, kunnen worden uitgevoerd worden in deze handleiding aangegeven met vette letters. De opeenvolgende acties worden gescheiden met verticale streepjes. Zo kan een transformator worden ingevoegd met Invoegen | Takken | Transformator, hetgeen betekent: kies eerst lintblad "Invoegen" en kies vervolgens in de lintgroep "Takken" het item "Transformator".

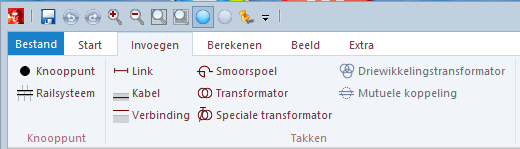

Lintgroep

Het selecteerconcept is overeenkomstig het Windows-selecteerconcept: door het selecteren van object(en) worden andere eerder geselecteerde objecten gedeselecteerd. Additioneel selecteren gebeurt door te selecteren met ingedrukte Ctrl-toets.

Functie	Menu	Werkvlak
Toevoegen knooppunt (rail)	Klik op gewenste locatie met linkermuisknop Kies Invoegen \| Knooppunt \| Knooppunt	Klik op gewenste locatie met rechtermuisknop Kies Knooppunt uit pop-up-menu

Toevoegen element (bijvoorbeeld generator of belasting)	Selecteer één knooppunt met linker- muisknop Kies Invoegen \| Elementen \| <Element>	Selecteer één knooppunt Klik op vrij werkvlak met rechtermuisknop Kies <Element> uit pop-up-menu

Toevoegen tak (bijvoorbeeld kabel of transformator)	Selecteer twee knooppunten met linkermuisknop Kies Invoegen \| Takken \| <Tak>	Selecteer twee knooppunten Klik op vrij werkvlak met rechtermuisknop Kies <Tak> uit pop-up-menu

Toevoegen schakelaar of beveiliging (bijvoorbeeld smeltveiligheid of vermogenschakelaar)	Selecteer één tak of element en één aangrenzend knooppunt met linker- muisknop Kies Invoegen \| Schakelaars en beveiligingen \| <Schakelaar of beveiliging>	Selecteer één tak of element en één aangrenzend knooppunt Klik op vrij werkvlak met rechtermuisknop Kies <Schakelaar of beveiliging> uit pop-up-menu

Selecteren	Kies Start \| Selecteren \| Object … Alles	Maak window met linkermuisknop, of Klik op object met linkermuisknop, of idem met ingedrukte Ctrl

De-selecteren	Kies Start \| Selecteren \| Object niet, Speciaal, Inverse	Ctrl+Klik op geselecteerd object met linkermuisknop (object deselecteren) of Klik op vrij werkvlak met linkermuisknop (alles deselecteren)

Wijzigen object	Selecteer object Kies Start \| Bewerken \| Parameters	Klik op object met rechtermuisknop (in Edit mode)

Veranderen knooppuntlengte		Verplaats uiteinde knooppunt met ingedrukte linkermuisknop

Scrollen door netwerk	Cursortoetsen	Slepen met Alt + ingedrukte linkermuisknop

In- en uitzoomen	Kies Beeld \| Zoomen \| Inzoomen ... Zoom rechthoek	Maak rechthoek met Shift + ingedrukte linkermuisknop (inzoomen)

Centreren		Klik met linkermuisknop in het werkvlak met ingedrukte Shift

Verplaatsen één object		Selecteer het te verplaatsen object Verplaats het object met ingedrukte linkermuisknop

Verplaatsen meerdere objecten		Selecteer de te verplaatsen objecten Verplaats de objecten (via een knooppunt) met ingedrukte linkermuisknop

Aanbrengen knikpunt in tak	Klik op de gewenste locatie van de tak met de linkermuisknop Kies Start \| Bewerken \| Grafisch \| Knikken Verplaats het gewenste takdeel met ingedrukte linkermuisknop	Klik op de gewenste locatie van de tak met de linkermuisknop Klik op vrij werkvlak met rechtermuisknop Kies Knikken uit pop-up-menu Verplaats het gewenste takdeel met ingedrukte linkermuisknop

Verwijderen objecten	Selecteer de te verwijderen objecten Kies Start \| Bewerken \| Verwijderen \| Geselecteerd	Selecteer de te verwijderen objecten Druk Delete

Uitvoeren berekening	Kies Berekenen \| Basis ... Speciaal \| <Berekening>

Presenteren resultaten	Selecteer de gewenste objecten Kies Berekenen \| Resultaten \| Overzicht ... Detailgrafiek	Klik op object met rechtermuisknop (in Result mode)
