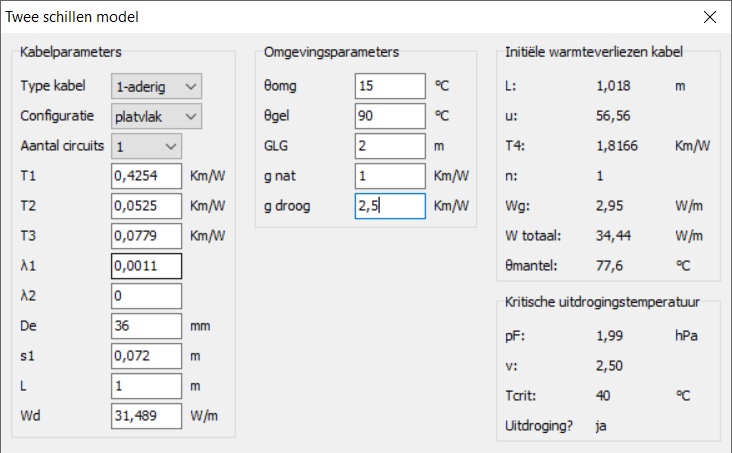

Met deze tool wordt de kritische temperatuur berekend, waarbij uitdroging van de grond rond de kabel plaatsvindt. De berekende temperatuur dient als input voor de gedeeltelijke gronduitdroging optie in de Omgeving. De berekening is gebaseerd op: KEMA Scientific & Technical Reports 8 (2): 97-103 uit 1990. De interface is hieronder gegeven:
Inputparameters
Kabelparameters |
||
Type kabel |
1-aderige of 3-aderige kabel |
|
Configuratie |
3-aderig, platvlak of driehoek |
|
Aantal circuits |
1 of 3 circuits |
|
T1 |
Thermische weerstand isolatie tussen geleider en afscherming |
Km/W |
T2 |
Thermische weerstand beddingslaag tussen afscherming en armering |
Km/W |
T3 |
Thermische weerstand buitenmantel van de kabel |
Km/W |
λ1 |
Verliezen in de metalen mantel |
|
λ2 |
Verliezen in de armering |
|
De |
Externe diameter kabel |
mm |
s1 |
Hart op hart afstand tussen de kabels bij platvlak en bij 3 circuits in driehoek of 3 x 3-aderige kabels afstand tussen circuits |
m |
L |
Liggingsdiepte tot bovenkant kabels t.o.v. maaiveld |
m-mv |
Wd |
Diëlektrische verliezen |
W/m |
Omgevingsparameters |
||
ϴomg |
Omgevingstemperatuur |
°C |
ϴgel |
Maximale geleidertemperatuur |
°C |
GLG |
Gemiddeld laagste grondwaterstand t.o.v. maaiveld |
m-mv |
g nat |
"Natte" g-waarde. Dit is de maatgevende g-waarde geldend op kabelniveau op desbetreffende locatie |
Km/W |
g droog |
"Droge" g-waarde |
Km/W |
Outputparameters
Berekening initiële warmteverliezen kabel |
||
L |
Liggingsdiepte tot het hart van de kabels/circuit t.o.v. maaiveld |
m-mv |
u |
Verhouding kabeldiepte |
|
T4 |
Externe thermische weerstand |
Km/W |
n |
Aantal geleiders per kabel |
|
Wg |
Geleiderverliezen |
W/m |
Wtotaal |
Totale warmteverlies kabel |
W/m |
ϴmantel |
Temperatuur van de buitenmantel |
°C |
Berekening kritische uitdrogingstemperatuur |
||
pF |
Grondwaterstand beneden kabelniveau |
hPa |
v |
Verhouding droge/natte g-waarde |
|
Tcrit |
Kritische uitdrogingstemperatuur |
°C |
Uitdroging? |
Bestaat er risico van gronduitdroging rondom de kabels |
|
