Kruisende kabels

Deze tool berekent de belastbaarheidsfactor bij kruisende kabels conform de IEC 20287-3-3. De hoek β staat voor de hoek tussen de longitudinale oriëntatie van de kabels van de 2 circuits. Deze is vastgezet op 90 graden. De invoer laat maximaal twee kruisende circuits bestaande uit drie 1-aderige kabels en/of één 3-aderige kabel toe. Circuits bestaande uit meerdere verbindingen (lees: parallelle gelijkbelaste kabels) worden niet toegestaan.

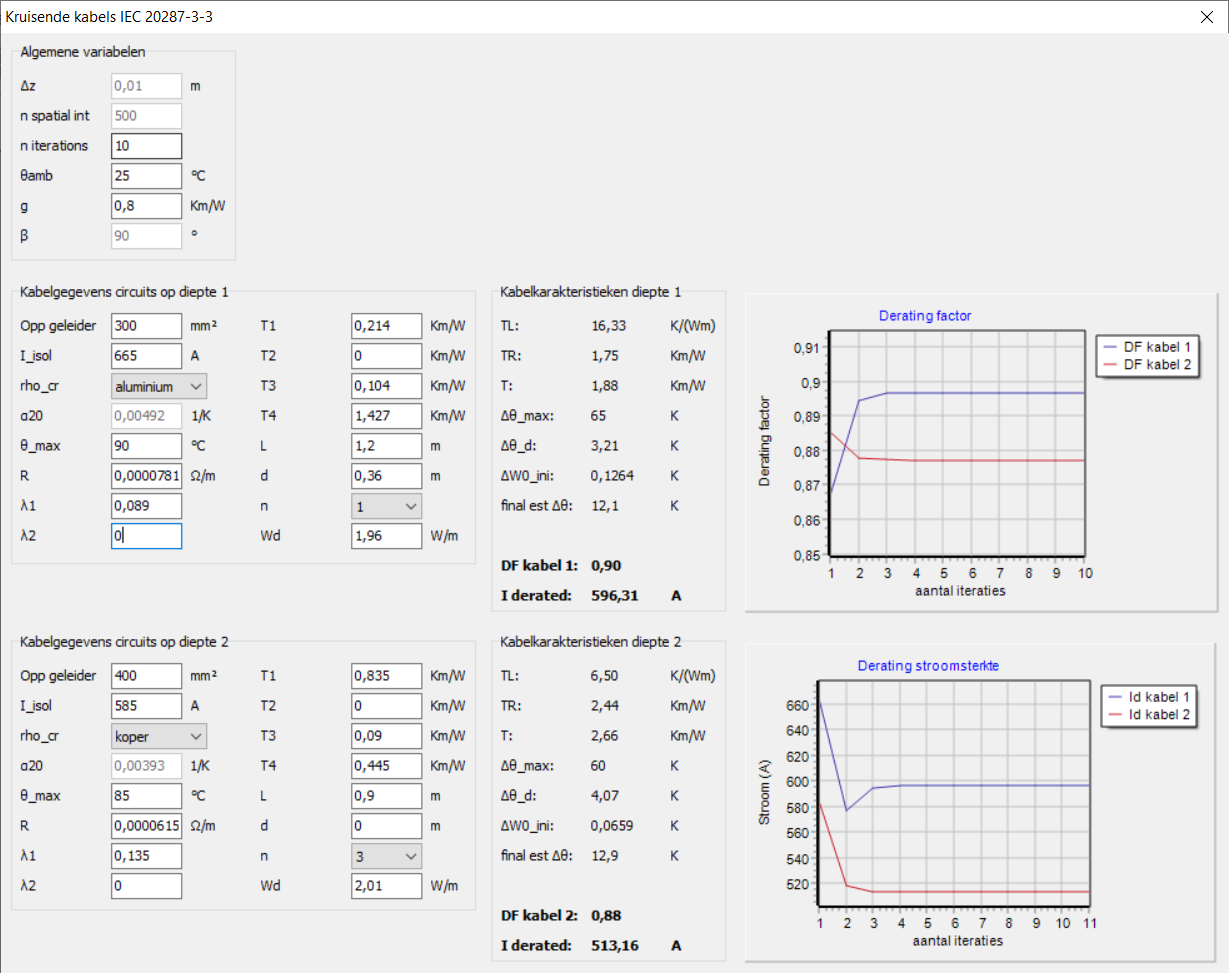

Tool_Kruisendekabels_Interface



De stapgrootte en aantal spatiële intervallen is in de interface vastgezet en is daarom niet te kiezen. Deze instellingen zijn vastgezet op basis van een lengte van 5 meter. Dit is de longitudinale lengte langs de kabel vanaf de hotspot naar de locatie waar de warmte flux verwaarloosbaar is. Deze lengte wordt in het aantal spatiële intervallen (n spatial int) verdeeld met stapgrootte Δz.



Inputparameters



Algemene variabelen



Δz

Lengte-interval

m

n spatial int

Aantal spatiële intervallen


n iterations

Aantal iteraties


θamb

Omgevingstemperatuur

°C

g

Thermische weerstand van bodem

Km/W

β

Hoek tussen de oriëntatie van de kruisende kabels. Staat voor nu vast op 90 graden.

°



Kabelparameters circuits


Opp geleider

Oppervlakte doorsnede geleider

mm2

Iisol

Nominale stroom van geïsoleerde kabel

A

rhocr

Thermische geleidersweerstand (Cu = 0.0026, Al = 0.0049)


α20

Temperatuurcoëfficiënt van het materiaal van de geleider (Cu = 0.00393, Al = 0.00492)

1/K

Θmax

Maximale toegestane geleidertemperatuur

°C

R

Weerstand van de geleider op Θ_max

Ω/m

λ1

Verliezen in de metalen mantel


λ2

Verliezen in de armering


T1

Thermische weerstand isolatie tussen geleider en afscherming

Km/W

T2

Thermische weerstand beddingslaag tussen afscherming en armering

Km/W

T3

Thermische weerstand buitenmantel van de kabel

Km/W

T4

Externe thermische weerstand

Km/W

L

Liggingsdiepte t.o.v. maaiveld

m-mv

d

Afstand tussen fasen (0 bij 3-aderige kabels)

m

n

Aantal aders in de kabel. Bij n=1 wordt automatisch van 3 singles met afstand d uitgegaan. Bij n=3 wordt er uitgegaan van een multicore kabel.


Wd

Diëlektrische verliezen per ader

W/m



Outputparameters



Kabelkarakteristieken


TL

Longitudinale thermische weerstand van geleider

K/(Wm)

TR

Totale thermische weerstand van kabel per geleider

Km/W

T

Equivalente thermische weerstand van kabel per geleider

Km/W

Δϴmax

Maximale toegestane stijging van temperatuur van geleider boven de omgevingstemperatuur

K

Δϴd

Stijging van temperatuur van geleider veroorzaakt door diëlektrische verliezen

K

ΔW0_ini

Initiële verandering in warmte gegenereerd door verandering van weerstand van geleider

K

Final est Δϴ

Schatting van temperatuursverandering na laatste iteratie

K

DF kabel

Derating factor van de kabel


I_derated

Gereduceerde maximale stroom van de kabel

A
