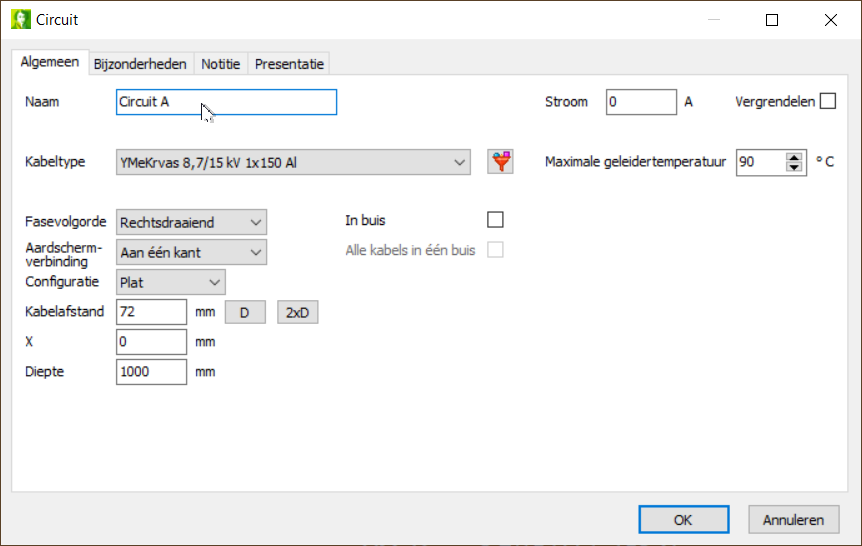

Nadat de omgevingseigenschappen zijn ingesteld kan er een circuit worden toegevoegd. Dit wordt gedaan via het menu Nieuw | Circuit of door in het werkblad met de rechtermuisknop op een willekeurige plaats te klikken. Er verschijnt dan een popup-menu. Kies hierin de optie Circuit. Er verschijnt vervolgens een dialoog voor de eigenschappen van het circuit.
Bij Kabeltype wordt de kabel gekozen uit de kabeltypedatabase. Er kan een filter worden gebruikt bij het selecteren van de kabel om het zoeken te vereenvoudigen. Er kan worden gefilterd op drie criteria:
•isolatie (kunstof of geen kunststof)
•aantal aders (1 of 3)
•spanningsniveau (gekoppelde spanning)
Mocht de gewenste kabel nog niet zijn opgenomen in de kabeltypedatabase dan kan deze worden toegevoegd met behulp van de kabeltype-editor.
In bovenstaand voorbeeld is een YMeKrvas 8,7/15 kV 1x150 Al kabel gekozen. Dit is een eenaderige kabel waardoor de Fasevolgorde, Aardschermverbinding, Configuratie en Kabelafstand gespecificeerd moet worden. Voor drieaderige kabels is deze invoer niet van toepassing en zijn deze invoervelden geblokkeerd. De kabels liggen op 1 m diepte, waarbij de kabels met een hartafstand van twee maal de diameter (button 2xD) in een plat vlak liggen. De afschermingen zijn aan één zijde aan elkaar doorverbonden. Verlaat de dialoog met OK.
