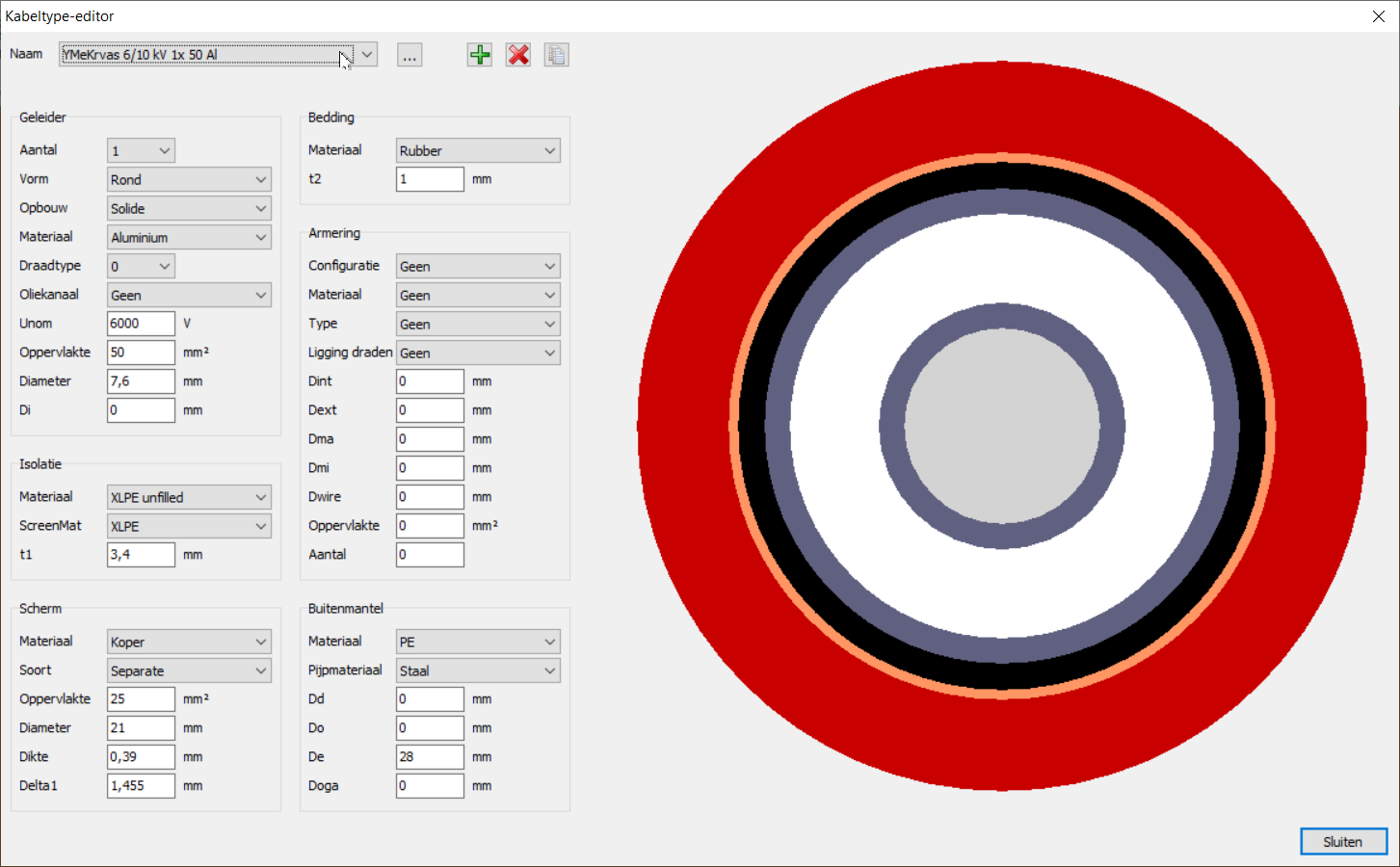

Vision Cable Analysis bevat een database voor de meest gebruikte kabeltypen. Deze database is samengesteld uit de openbaar beschikbare documentatie van enkele kabelleveranciers. De kabeldatabase kan door iedere gebruiker aangepast en uitgebreid worden. Het hulpmiddel hiervoor is de Kabeltype-editor. Deze is toegankelijk via het hoofdmenu: kies Extra | Kabeltype-editor.
Linksboven kan uit de database een bestaande kabel worden geselecteerd. De geselecteerde kabel kan vervolgens worden gewijzigd, gekopieerd of verwijderd. Ook kan er een geheel nieuwe kabel aan de database worden toegevoegd. Wijzigingen in de maatvoering van de kabel worden direct grafisch weergegeven. Alle maten worden grafisch relatief ten opzichte van de buitendiameter weergegeven. De buitenmantel (De) heeft in de grafische weergave altijd dezelfde grootte.
De volgende keuzes kunnen worden gemaakt bij het samenstellen van een kabel:
Kabeltype editor |
Beschrijving |
Mogelijkheden |
Aantal geleiders |
Aantal geleiders van de kabel |
1,3 |
Vorm |
Vorm van de geleider |
rond, sectorvormig, ovaal |
Type |
Type van de geleider |
solide, geslagen, compact, milliken |
Materiaal |
Materiaal van de geleider |
koper, aluminium |
Oliekanaal |
Type oliekanaal in de geleider |
intern, extern, zonder duct |
Isolatiemateriaal |
Isolatiemateriaal van de kabel |
papier oliegevuld, papier massageïmpregneerd, rubber, butyl rubber, EPR, PVC, PE, XLPE gevuld, XLPE ongevuld, PPL, bitumen / jute, polychloroprene, papier oliedruk, papier massageïmpregneerd interne gasdruk, papier pre-geïmpregneerd interne gasdruk, papier externe gasdruk |
Schermmateriaal |
Scherm van de kabel |
aluminium tape, koper tape, gemetalliseerd papier, metaalband, XLPE halfgeleidende laag |
Afschermingmateriaal |
Afscherming van de kabel |
lood, staal, brons, roestvast staal, aluminium, koper |
Afschermingsoort/kabeltype |
Soort afscherming of kabeltype |
afzonderlijke schermen, gemeenschappelijk scherm, gordelkabel, SL-type, golfmantel, pipe-type |
Beddingmateriaal |
Beddingmateriaal van de kabel |
papier oliegevuld, papier massageïmpregneerd, rubber, butyl rubber, EPR, PVC, PE, XLPE gevuld, XLPE ongevuld, PPL, bitumen / jute, polychloroprene, papier oliedruk, papier massageïmpregneerd interne gasdruk, papier pre-geïmpregneerd interne gasdruk, papier externe gasdruk |
Armeringmateriaal |
Armeringmateriaal van de kabel |
lood, staal, brons, roestvast staal, aluminium, koper |
Armeringconfiguratie |
Configuratie van de armering |
afzonderlijke schermen, gemeenschappelijke schermen |
Armeringtype |
Soort armering |
tapearmering, draadarmering, gemengde armering |
Ligging draden tapes |
Ligging van draden armeringtapes |
lange wikkeling, gewikkeld op 54 graden, korte wikkeling, 2 of meer lagen overlappend gewikkeld |
Buitenmantel materiaal |
Materiaal van de buitenmantel |
rubber, PVC, PE, bitumen / jute |
Pijpmateriaal |
Materiaal van de pijp van een pipe-type kabel |
staal, roestvast staal, aluminium |
De volgende tabel geeft aan welke maten er kunnen worden gespecificeerd voor een kabel. Dit is de volledige lijst met alle mogelijke maten, de gebruikersinterface geeft hiervan dynamisch een deel van deze maten weer (wordt bepaald door het kabeltype).
Kabeltype editor |
Beschrijving |
Unom |
Nominale spanning van de kabel (fasespanning in V) |
Ac |
Geleideroppervlak (mm2) |
dc |
Diameter van een ronde geleider (mm) |
di |
Diameter van een intern oliekanaal van een 1-aderige oliedrukkabel (mm) |
dcM |
Grootste diameter van een ovale geleider (mm) |
dcm |
Kleinste diameter van een ovale geleider (mm) |
t1 |
Dikte van het isolatiemateriaal tussen de geleider en de afscherming (mm) |
d1 |
Dikte van het geleiderscherm van een 3-aderige kabel met scherm (mm) |
As |
Geleidende oppervlak van de afscherming (mm2) |
Ds |
Externe diameter van de ronde afscherming (mm) |
Doc |
Buitendiameter over de 'toppen' van een geribbelde afscherming (mm) |
Dot |
Buitendiameter over de 'dalen' van een geribbelde afscherming (mm) |
dM |
Grootste diameter over de afzonderlijke afscherming van een ovale geleider (mm) |
dm |
Kleinste diameter over de afzonderlijke afscherming van een ovale geleider (mm) |
ts |
Dikte van de afscherming (mm) |
t2 |
Dikte van de beddingslaag (mm) |
dAi |
Interne diameter van de armering (mm) |
dA |
Externe diameter van de armering (mm) |
dAM |
Grootste diameter over de afzonderlijke armering van een ovale geleider (pipe-type kabel) (mm) |
dAm |
Kleinste diameter over de afzonderlijke armering van een ovale geleider (pipe-type kabel) (mm) |
df |
Diameter van de armeringsdraden (mm) |
A |
Geleidende oppervlak van een armeringstape/band (mm2) |
n1 |
Aantal armeringsdraden/tapes |
Dd |
Interne diameter van de pijp van een pipe-type kabel (mm) |
Do |
Externe diameter van de pijp van een pipe-type kabel (mm) |
De |
Externe diameter van de kabel (mm) |
Doga |
Diameter over de geslagen aders (mm) |
Wijzigingen in de kabeltype-editor worden na het verlaten van de editor niet meteen in de circuits van de locatie doorgevoerd.
