Bij de beoordeling van een elektriciteitsnet moeten soms diverse belastings- en schakeltoestanden worden geanalyseerd. De toestand waarin het net zich bevindt, wordt een scenario genoemd.
Een scenario beschrijft wijzigingen in parameters van objecten in het netwerk. De wijzigingen kunnen tijdsonafhankelijk zijn, maar kunnen ook op bepaalde data (in de toekomst) ingaan. Door middel van een scenario is het mogelijk om bepaalde parameters van objecten te wijzigen. Deze parameters zijn o.a. schakelstand, transformatortrapstand, reëel vermogen, blindvermogen en schijnbaar vermogen.
In het netwerk kunnen meerdere scenario's gedefinieerd worden. Het netwerk kan ingesteld worden op één of meerdere scenario's, door keuze van het scenario en eventueel een datum via Variaties | Instellen | Scenario. Met de aldus ontstane netwerkconfiguratie kunnen nu alle berekeningen worden uitgevoerd.
Toevoegen van een scenario
Een scenario wordt toegevoegd via Invoegen | Variaties | Scenario. Dit opent het scenarioformulier, waar de naam en een omschrijving worden ingevoerd. Vervolgens worden objecten en de bewerkingen op hun parameters aan dit scenario toegekend. De datum dat de bewerking moet worden uitgevoerd kan voor elke bewerking worden gespecificeerd. Indien de datum niet wordt gespecificeerd, wordt de bewerking bij het kiezen van het scenario altijd uitgevoerd. Door het toevoegen van objecten aan het scenario, ontstaat een lijst van bewerkingen, gesorteerd op datum.
De melding (niet op de printscreen) verschijnt straks als het scenario geactiveerd wordt.
De varianten (niet op de printscreen),gescheiden door een puntkomma, worden na toestemming van de gebruiker automatisch geactiveerd als het scenario straks geactiveerd wordt.

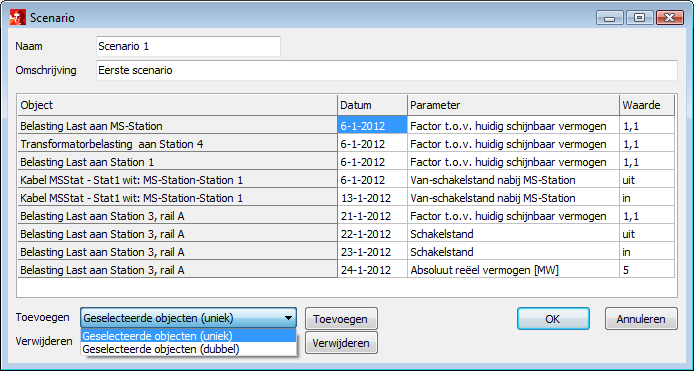

In het formulier zijn vier mogelijkheden om objecten toe te voegen aan de lijst:
•Geselecteerde objecten (uniek): geselecteerde objecten worden alleen aan de lijst toegevoegd indien ze nog niet in de lijst voorkomen
•Geselecteerde objecten (dubbel): geselecteerde objecten worden altijd aan de lijst toegevoegd.
•Geselecteerde rijen nogmaals
•Gekopieerde items
De mogelijkheid om objecten meerdere malen in de lijst op te nemen heeft als tweeledig doel:
•meerdere parameters te kunnen wijzigen
•parameters op diverse achtereenvolgende momenten incrementeel te wijzigen.
Toe te voegen parameters en kenmerken
Voor de volgende kenmerken kan een waarde opgegeven worden, voorzover van toepassing:
•Gelijktijdigheid (knooppunt)
•Schakelstand (takken, elementen)
•Trapstand (transformator, transformatorbelasting)
•Absoluut reëel vermogen (elementen)
•Absoluut blindvermogen (elementen)
•Absoluut schijnbaar vermogen (elementen)
•Absolute windsnelheid (windturbine)
•Absolute schaling (PV)
•Factor van nominale windsnelheid (windturbine)
•Factor van huidige windsnelheid (windturbine)
•Factor van nominaal vermogen (machines, transformatorbelasting, accu)
•Factor van huidig reëel vermogen (machines)
•Factor van huidig schijnbaar vermogen (belasting, transformatorbelasting, accu)
•Factor van huidig blindvermogen (condensator, spoel)
•Regelingsoort (synchrone generator)
•Regelingsoort (synchrone generator)
•Isochrone regeling (synchrone generator)
•Fasedraaiing (transformator)
Verwijderen van een datum in de scenariolijst

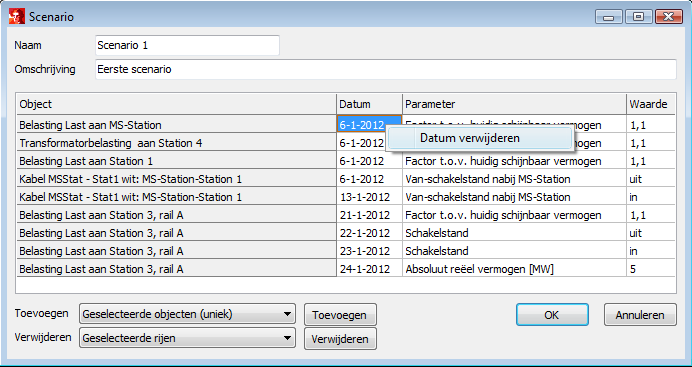

Een datum kan worden verwijderd door het datumveld te selecteren en met de rechtermuisknop in het betreffende datumveld te klikken. Ook kan een reeks datums geselecteerd en gezamenlijk verwijderd worden.
Bewerken van een scenario
Een scenario wordt bewerkt via Variaties | Bewerken | Scenario. Het te bewerken scenario kan uit een lijst worden gekozen.
Objecten kunnen op dezelfde manier als bij het toevoegen van een variant worden toegevoegd en de datums van de gebeurtenissen kunnen worden gewijzigd. Ook de actie (parameter en bewerking) kan hier worden gewijzigd.
In het formulier zijn twee mogelijkheden om objecten te verwijderen uit de lijst:
•Geselecteerde rijen: alleen objecten waarvan het datum-veld geselecteerd is, worden verwijderd
•Alle rijen
Verwijderen van een scenario
Een scenario wordt verwijderd via Variaties | Bewerken | Verwijderen | Scenario.

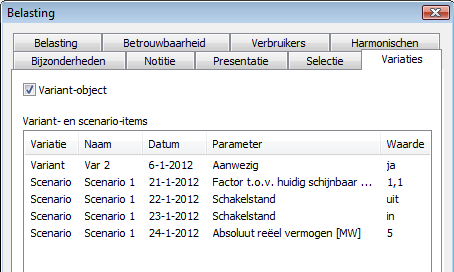

In de componentformulieren bestaat de mogelijkheid om te kijken in welke scenario's een object voorkomt. De actieve items worden geselecteerd weergegeven.
Activeren van een of meerdere scenario's
Het netwerk kan ingesteld worden op één of meerdere scenario's op datum, door Variaties | Instellen | Scenario.
Van kenmerken waarvoor in de scenariolijst geen datum is gespecificeerd, wordt de actie direct uitgevoerd bij keuze van het scenario.
Alle scenario's worden gedeactiveerd door te kiezen: Geen.
Overnemen van één of meerdere scenario's
Eén of meerdere actieve scenario's kunnen worden overgenomen in de basis met Variaties | Bewerken | Scenario overnemen.
De wijzigingen tot de ingestelde datum worden overgenomen in de invoerwaarden van de betreffende objecten.
De toegepaste scenario-items worden verwijderd uit de scenario('s).
