Met deze functie kunnen gegevens van objecten aangepast worden aan waarden uit een te importeren Excel-bestand.

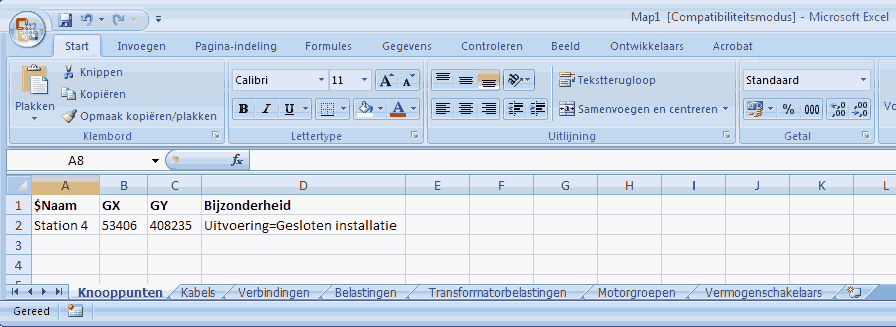

Het importeren vindt plaats vanuit een Excel-bestand, waarvan de werkbladen een vaste naam hebben. Onderstaand de te importeren objectsoorten. De naam van het werkblad is gelijk hieraan of de enkelvoudige variant of de engelstalige enkelvoudige of meervoudige variant:
•knooppunten
•kabels
•verbindingen
•smoorspoelen
•transformatoren
•speciale transformatoren
•<meervoudsnaam van een elementsoort> (alle elementensoorten zijn beschikbaar)
•vermogenschakelaars
•lastschakelaars
•smeltveiligheden
•meetvelden
•profielen
•kaders
•varianten
•scenario's
Elk werkblad bestaat uit een header-rij en gegevens-rijen. De eerste rij is altijd de header-rij, die de zoekparameters en de te wijzigen parameters definieert. De gegevens-rijen volgen vanaf de tweede rij. Lege rijen mogen voorkomen maar de importfunctie stopt na vijf lege rijen.
Voor alle objecten zijn zoek-items gedefinieerd, die de objecten identificeren. Deze zoek-items worden voorafgegaan door een $-teken. Van de te wijzigen objecten moeten één, twee, drie of vier identificerende waarden overeenkomen. Als een object niet gevonden wordt of als een object meer dan één maal gevonden wordt, wordt een melding gegenereerd.
Naast de zoek-items zijn verander-items gedefinieerd voor alle wijzigbare parameters.
Van bestaande objecten kunnen de bijzonderheden worden geïmporteerd.
Een bijzonderheid kan worden verwijderd door op te nemen: <kenmerk>=.
Knooppunten
Header |
Parameter |
Omschrijving |
Zoek-items |
|
|
$Naam |
Naam |
Naam van het knooppunt |
$Korte Naam |
Korte naam |
Korte naam van het knooppunt |
$ID |
ID |
Identificatie |
$GUID |
GUID |
GUID van het knooppunt |
Verander-items |
|
|
Naam |
Naam |
Naam |
Korte Naam |
Korte naam |
Korte naam |
ID |
ID |
Identificatie |
Gelijktijdigheid |
Gelijktijdigheid |
Gelijktijdigheidsfactor |
Railtype |
Railtypenaam |
Naam van het railtype |
GX |
X |
Geografische X-coördinaat |
GY |
Y |
Geografische Y-coördinaat |
Faalfrequentie |
Faalfrequentie |
Faalfrequentie |
Bijzonderheid |
Bijzonderheid |
Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde> |
Bijzonderheid+ |
Bijzonderheid |
Toevoegen van een bijzonderheid |
^<Kenmerk> |
Bijzonderheid |
Waarde van de te zetten/overschrijven bijzonderheid |
^<Kenmerk>+ |
Bijzonderheid |
Waarde van de altijd toe te voegen bijzonderheid |
Revisiedatum |
Revisiedatum |
Revisiedatum |
Notitie |
Notitie |
Notitie |
Functie |
Functie |
Functie |
Icoon.Tekst |
Icoon.Tekst |
Tekst van het icoon |
Icoon.Tekstkleur |
Icoon.Tekstkleur |
Kleur van de tekst van het icoon (BGR) |
Icoon.Kleur |
Icoon.Kleur |
Achtergrondkleur van het icoon (BGR) |
Icoon.Vorm |
Icoon.Vorm |
Vorm van het icoon (0=cirkel, 1=ellips, 2=vierkant, 3=rechthoek) |
Icoon.Grootte |
Icoon.Grootte |
Grootte van het icoon |
Kabels
Bij het importeren van kabeldelen worden de reeds bestaande kabeldelen eerst verwijderd.
Header |
Parameter |
Omschrijving |
Zoek-items |
|
|
$Naam |
Naam |
Naam van de kabel |
$ID |
ID |
ID van de kabel |
$GUID |
GUID |
GUID van de kabel |
$Knooppunt1.Naam |
Knooppunt1.Naam |
Naam van het 'van'-knooppunt |
$Knooppunt1.ID |
Knooppunt1.ID |
ID van het 'van'-knooppunt |
$Knooppunt2.Naam |
Knooppunt2.Naam |
Naam van het 'naar'-knooppunt |
$Knooppunt2.ID |
Knooppunt2.ID |
ID van het 'naar'-knooppunt |
$KnooppuntX.Naam |
KnooppuntX.Naam |
Naam van een van de aangesloten knooppunten |
$KnooppuntX.ID |
KnooppuntX.ID |
ID van een van de aangesloten knooppunten |
$KnooppuntY.Naam |
KnooppuntY.Naam |
Naam van een van de aangesloten knooppunten |
$KnooppuntY.ID |
KnooppuntY.ID |
ID van een van de aangesloten knooppunten |
Verander-items |
|
|
Naam |
Naam |
Naam |
ID |
ID |
ID |
Schakelstand1 |
Schakelaarstand1 |
Schakelaarstand nabij het van-knoopunt; 1 (in) of 0 (uit) |
Schakelstand2 |
Schakelaarstand2 |
Schakelaarstand nabij het naar-knoopunt; 1 (in) of 0 (uit) |
Type |
Type |
Type van het kabeldeel (uitsluitend samen met lengte) |
Lengte |
Lengte |
Lengte van het kabeldeel (uitsluitend samen met type) |
Faalfrequentie |
Faalfrequentie |
|
Reparatieduur |
Reparatieduur |
|
Onderhoudsfrequentie |
Onderhoudsfrequentie |
|
Onderhoudsduur |
Onderhoudsduur |
|
Onderhoudsafbreekduur |
Onderhoudsafbreekduur |
|
Moffaalfrequentie |
Moffaalfrequentie |
Standaardmoffaalfrequentie |
Mof.GX |
X |
Geografische X-coordinaat van een mof |
Mof.GY |
Y |
Geografische Y-coordinaat van een mof |
Mof.Type |
Type |
Type van een mof |
Mof.Jaar |
Jaar |
Jaar van aanleg van een mof |
GX |
GX |
Geografische X-coordinaat van een hoekpunt in een kabel |
GY |
GY |
Geografische Y-coordinaat van een hoekpunt in een kabel |
Bijzonderheid |
Bijzonderheid |
Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde> |
Bijzonderheid+ |
Bijzonderheid |
Toevoegen van een bijzonderheid |
Revisie |
Revisie |
Revisiedatum |
Notitie |
Notitie |
|
Verbindingen
Header |
Parameter |
Omschrijving |
Zoek-items |
|
|
$Naam |
Naam |
Naam van de verbinding |
$Knooppunt1.Naam |
Knooppunt1.Naam |
Naam van het 'van'-knooppunt |
$Knooppunt1.ID |
Knooppunt1.ID |
ID van het 'van'-knooppunt |
$Knooppunt2.Naam |
Knooppunt2.Naam |
Naam van het 'naar'-knooppunt |
$Knooppunt2.ID |
Knooppunt2.ID |
ID van het 'naar'-knooppunt |
$KnooppuntX.Naam |
KnooppuntX.Naam |
Naam van een van de aangesloten knooppunten |
$KnooppuntX.ID |
KnooppuntX.ID |
ID van een van de aangesloten knooppunten |
$KnooppuntY.Naam |
KnooppuntY.Naam |
Naam van een van de aangesloten knooppunten |
$KnooppuntY.ID |
KnooppuntY.ID |
ID van een van de aangesloten knooppunten |
Verander-items |
|
|
Naam |
Naam |
Naam |
Revisiedatum |
Revisiedatum |
Revisiedatum |
Mof.GX |
|
|
Mof.GY |
|
|
Mof.Type |
|
|
GX |
GX |
Geografische X-coordinaat van een hoekpunt in de verbinding |
GY |
GY |
Geografische Y-coordinaat van een hoekpunt in de verbinding |
Bijzonderheid |
Bijzonderheid |
Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde> |
Bijzonderheid+ |
Bijzonderheid |
Toevoegen van een bijzonderheid |
Verander-items, indien de verbinding uit één verbindingdeel bestaat: |
||
Omschrijving |
Omschrijving |
Omschrijving |
R |
R |
Totale bedrijfsweerstand |
X |
X |
Totale reactantie |
C |
C |
Totale capaciteit |
R0 |
R0 |
Totale homopolaire weerstand |
X0 |
X0 |
Totale homopolaire reactantie |
C0 |
C0 |
Totale homopolaire capaciteit |
Inom1 |
Inom1 |
Nominale stroom |
Inom2 |
Inom2 |
Nominale stroom |
Inom3 |
Inom3 |
Nominale stroom |
Ik (1s) |
Ik,1s |
Toelaatbare kortsluitstroom gedurende 1 seconde |
Lengte |
Lengte |
Lengte |
Smoorspoelen en (speciale) transformatoren
Header |
Parameter |
Omschrijving |
Zoek-items |
|
|
$Naam |
Naam |
Naam |
$ID |
ID |
ID |
$Knooppunt1.Naam |
Knooppunt1.Naam |
Naam van het 'van'-knooppunt |
$Knooppunt1.ID |
Knooppunt1.ID |
ID van het 'van'-knooppunt |
$Knooppunt2.Naam |
Knooppunt2.Naam |
Naam van het 'naar'-knooppunt |
$Knooppunt2.ID |
Knooppunt2.ID |
ID van het 'naar'-knooppunt |
$KnooppuntX.Naam |
KnooppuntX.Naam |
Naam van een van de aangesloten knooppunten |
$KnooppuntX.ID |
KnooppuntX.ID |
ID van een van de aangesloten knooppunten |
$KnooppuntY.Naam |
KnooppuntY.Naam |
Naam van een van de aangesloten knooppunten |
$KnooppuntY.ID |
KnooppuntY.ID |
ID van een van de aangesloten knooppunten |
Verander-items |
|
|
Naam |
Naam |
Naam |
Type |
Type |
Typenaam |
Snom |
Snom |
Snom (alleen transformatoren) |
Usoort |
Soort |
Soort spanningsregeling (0=compoundering; 1=belastingafhankelijk) |
Uset |
Uset |
Uset |
Uband |
Uband |
Uband |
Rc |
Rc |
Rc |
Xc |
Xc |
Xc |
Terugc |
Ook bij teruglevering |
Compoundering ook bij teruglevering |
P<< |
P<< |
|
U<< |
U<< |
|
P< |
P< |
|
U< |
U< |
|
P> |
P> |
|
U> |
U> |
|
P>> |
P>> |
|
U>> |
U>> |
|
Revisiedatum |
Revisiedatum |
Revisiedatum |
Bijzonderheid |
Bijzonderheid |
Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde> |
Bijzonderheid+ |
Bijzonderheid |
Toevoegen van een bijzonderheid |
Elementen (algemeen)
Header |
Parameter |
Omschrijving |
Zoek-items |
|
|
$Naam |
Naam |
Naam |
$ID |
ID |
ID |
$GUID |
GUID |
GUID |
$Knooppunt.Naam |
Knooppuntnaam |
Naam van het knooppunt |
$Knooppunt.ID |
KnooppuntID |
Identificatie van het knooppunt |
$Knooppunt.GUID |
Knooppunt-GUID |
GUID van het knooppunt |
Zoek-of-nieuw-items |
|
|
$Naam+ |
Naam |
Naam van het element; het element wordt toegevoegd als het niet bestaat |
Verander-items |
|
|
Naam |
Naam |
Naam |
Naam+ |
Naam |
Naam; het element wordt sowieso toegevoegd |
Schakelstand |
Schakelaarstand |
1 (in) of 0 (uit) |
Profiel |
Profiel |
Naam van het profiel |
Bijzonderheid |
Bijzonderheid |
Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde> |
Bijzonderheid+ |
Bijzonderheid |
Toevoegen van een bijzonderheid |
^<Kenmerk> |
Bijzonderheid |
Waarde van de te zetten/overschrijven bijzonderheid |
^<Kenmerk>+ |
Bijzonderheid |
Waarde van de altijd toe te voegen bijzonderheid |
Revisiedatum |
Revisiedatum |
Revisiedatum |
Netvoedingen (aanvullend op elementen)
Header |
Parameter |
Omschrijving |
Verander-items |
|
|
Uref |
Uref |
Ingestelde spanning |
Sk"nom |
Sk"nom |
nominaal kortsluitvermogen (MVA) |
Sk"min |
Sk"min |
minimaal kortsluitvermogen (MVA) |
Sk"max |
Sk"max |
maximaal kortsluitvermogen (MVA) |
Ik"nom |
Ik"nom |
nominale kortsluitstroom (kA) |
Ik"min |
Ik"min |
minimale kortsluitstroom (kA) |
Ik"max |
Ik"max |
maximale kortsluitstroom (kA) |
Hoek |
Hoek |
Hoek van de spanning |
R/X |
R/X |
Verhouding tussen R en X |
Z0/Z1 |
Z0/Z1 |
Verhouding tussen de homopolaire en normale impedantie |
Belastingen en transformatorbelastingen (aanvullend op elementen)
Header |
Parameter |
Omschrijving |
Verander-items |
|
|
P |
P |
Reëel vermogen (van de belasting) |
Q |
Q |
Blindvermogen (van de belasting) |
S |
S |
Schijnbaar vermogen (van de belasting) |
I |
I |
Stroom (van de belasting) |
Cos |
Cos phi |
Cos phi (van de belasting); moet in combinatie met S of I |
Profiel |
Profiel |
Naam van het profiel (van de belasting) |
Popw |
Opwekking.P |
Reëel vermogen van de opwekking; Q wordt 0 |
Qopw |
Opwekking.Q |
Blindvermogen van de opwekking |
Opwekkingprofiel |
Opwekking.Profiel |
Naam van het profiel van de opwekking |
Ppv |
PV.Pnom |
Vermogen van de PV |
PVprofiel |
PV.Profiel |
Naam van het profiel van de PV |
Type |
Type |
Typenaam van de transformator |
Trapstand |
Trapstand |
Trapstand van de transformator |
#Grootverbruikers |
Aantal grootverbruikers |
Aantal grootverbruikers |
#Royaalverbruikers |
Aantal royaalverbruikers |
Aantal royaalverbruikers |
#Kleinverbruikers |
Aantal kleinverbruikers |
Aantal kleinverbruikers |
De vermogens zijn in MW, Mvar en MVA. De stroom is in A. De waarden voor de transformatorbelastingen zijn betrokken op de primaire zijde van de transformatoren.
In sommige gevallen worden per rij meer dan één belastingsobject gewijzigd. Bij specificatie van alleen de knooppuntnaam worden alle belastingen die op dat knooppunt zijn aangesloten, gewijzigd. Bij specificatie van alleen de Naam worden alle belastingen in het netwerk met die naam gewijzigd. Indien per rij niet precies één belastingsobject gewijzigd wordt, wordt een waarschuwing gegenereerd.
Bij het zetten van een naam of notitie kan door middel van een streepje in de cel de waarde leeg gemaakt worden.
Synchrone generatoren (aanvullend op elementen)
Header |
Parameter |
Omschrijving |
Verander-items |
|
|
Type |
Type |
Typenaam |
Ppu |
Ingesteld vermogen |
Factor van Snom*Cosinus phi,nom |
Pref |
Ingesteld vermogen |
Actueel vermogen |
Snom |
Nominaal vermogen |
Nominaal vermogen van het generatortype |
Synchrone motoren (aanvullend op elementen)
Header |
Parameter |
Omschrijving |
Verander-items |
|
|
Type |
Type |
Typenaam |
Ppu |
Ingesteld vermogen |
Factor van Snom*Cosinus phi,nom |
Pref |
Ingesteld vermogen |
Actueel vermogen |
Snom |
Nominaal vermogen |
Nominaal vermogen van het motortype |
Asynchrone generatoren (aanvullend op elementen)
Header |
Parameter |
Omschrijving |
Verander-items |
|
|
Type |
Type |
Typenaam |
Ppu |
Ingesteld vermogen |
Factor van Pnom |
Pref |
Ingesteld vermogen |
Actueel vermogen |
Pnom |
Nominaal vermogen |
Nominaal vermogen van het generatortype |
Asynchrone motoren (aanvullend op elementen)
Header |
Parameter |
Omschrijving |
Verander-items |
|
|
Type |
Type |
Typenaam |
Ppu |
Ingesteld vermogen |
Factor van Pnom |
Pref |
Ingesteld vermogen |
Actueel vermogen |
Pnom |
Nominaal vermogen |
Nominaal vermogen van het motortype |
PV's (aanvullend op elementen)
Header |
Parameter |
Omschrijving |
Verander-items |
|
|
Pnom+ |
Pnom |
Vermogen van het volgende paneel |
Pnom1 |
Pnom |
Vermogen van het eerste paneel |
Pnom2 |
Pnom |
Vermogen van het tweede paneel |
Pnom3 |
Pnom |
Vermogen van het derde paneel |
Vermogenschakelaars met beveiligingen
Header |
Parameter |
Omschrijving |
|---|---|---|
Zoek-items |
|
|
$Naam |
Naam |
Naam van vermogenschakelaar |
$ID |
ID |
ID van de vermogenschakelaar (bijzonderheid met kenmerk "ID") |
$In.Naam |
In-naam |
Naam van tak of element waar vermogenschakelaar in zit |
$Knooppunt.Naam |
Knooppuntnaam |
Naam van aangesloten knooppunt |
$Knooppunt.ID |
KnooppuntID |
ID van aangesloten knooppunt |
Zoek-of-nieuw-items |
|
|
$Naam+ |
Naam |
Naam van de vermogenschakelaar; de vermogenschakelaar wordt toegevoegd als hij niet bestaat |
Verander-items |
|
|
Naam |
Naam |
Naam |
Naam+ |
Naam |
Naam; de vermogenschakelaar wordt sowieso toegevoegd |
Bijzonderheid |
Bijzonderheid |
Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde> |
Bijzonderheid+ |
Bijzonderheid |
Toevoegen van een bijzonderheid |
Afstandbediening |
Afstandbediening |
|
Verremelding |
Verremelding |
|
Notitie |
Notitie |
|
Type |
Type |
Type vermogenschakelaar |
Korttype |
Kort |
Korte typenaam |
Inom |
Inom |
Nominale stroom vermogenschakelaartype |
Unom |
Unom |
Nominale spanning vermogenschakelaartype |
Ik_breek |
|
Breekstroom vermogenschakelaartype |
Ik_thermisch |
|
Maximale thermische kortsluitstroom |
t_thermisch |
|
Bijbehorende tijd |
Schakeltijd |
|
Eigentijd |
Ip1.Aanwezig |
Eerste stroombeveiliging |
Aanwezig |
Ip1.Actief |
|
Actief |
Ip1.Richting |
|
Richtinggevoeligheid (-1, 0, 1) |
Ip1.RCA |
|
RCA |
Ip1.Type |
|
Type |
Ip1.Short |
|
Korte typenaam |
Ip1.Inom |
|
Nominale stroom |
Ip1.Setting |
|
Karakteristiek 1: vaste tijd 11-15: inverse (normal/very/extremely/long time/RI-inverse) 31-32: specifiek |
Ip1.I> |
|
I > |
Ip1.t> |
|
t > |
Ip1.I>> |
|
I >> |
Ip1.t>> |
|
t >> |
Ip1.I>>> |
|
I >>> |
Ip1.t>>> |
|
t >>> |
Ip1.m |
|
m-factor |
Ip2.Aanwezig |
Tweede stroombeveiliging |
Aanwezig |
Ip2.Actief |
|
Actief |
Ip2.Richting |
|
Richtinggevoeligheid (-1, 0, 1) |
Ip2.RCA |
|
RCA |
Ip2.Type |
|
Type |
Ip2.Short |
|
Korte typenaam |
Ip2.Inom |
|
Nominale stroom |
Ip2.Setting |
|
Karakteristiek 1: vaste tijd 11-15: inverse (normal/very/extremely/long time/RI-inverse) 31-32: specifiek |
Ip2.I> |
|
I > |
Ip2.t> |
|
t > |
Ip2.I>> |
|
I >> |
Ip2.t>> |
|
t >> |
Ip2.I>>> |
|
I >>> |
Ip2.t>>> |
|
t >>> |
Ip2.m |
|
m-factor |
Ep1.Aanwezig |
Eerste aardfoutbeveiliging |
Aanwezig |
Ep1.Actief |
|
Actief |
Ep1.Richting |
|
Richtinggevoeligheid (-1, 0, 1) |
Ep1.RCA |
|
RCA |
Ep1.Type |
|
Type |
Ep1.Setting |
|
Karakteristiek |
Ep1.I> |
|
I > |
Ep1.t> |
|
t > |
Ep1.I>> |
|
I >> |
Ep1.t>> |
|
t >> |
Ep1.I>>> |
|
I >>> |
Ep1.t>>> |
|
t >>> |
Ep2.Aanwezig |
Tweede aardfoutbeveiliging |
Aanwezig |
Ep2.Actief |
|
Actief |
Ep2.Richting |
|
Richtinggevoeligheid (-1, 0, 1) |
Ep2.RCA |
|
RCA |
Ep2.Type |
|
Type |
Ep2.Setting |
|
Karakteristiek |
Ep2.I> |
|
I > |
Ep2.t> |
|
t > |
Ep2.I>> |
|
I >> |
Ep2.t>> |
|
t >> |
Ep2.I>>> |
|
I >>> |
Ep2.t>>> |
|
t >>> |
Up.Aanwezig |
Spanningsbeveiliging |
Aanwezig |
Up.Actief |
|
Actief |
Up.Type |
|
Type |
Up.U< |
|
U < |
Up.t< |
|
t < |
Up.U<< |
|
U << |
Up.t<< |
|
t << |
Up.U> |
|
U > |
Up.t> |
|
t > |
Up.U>> |
|
U >> |
Up.t>> |
|
t >> |
Difp.Aanwezig |
Differentiaalbeveiliging |
Aanwezig |
Difp.Actief |
|
Actief |
Difp.Type |
|
Type |
Difp.dI> |
|
dI > |
Difp.t> |
|
t > |
Difp.dI>> |
|
dI >> |
Difp.t>> |
|
t >> |
Difp.k1 |
|
k1 |
Difp.k2 |
|
k2 |
Dp.Aanwezig |
Distantiebeveiliging |
Aanwezig |
Dp.Actief |
|
Actief |
Dp.Type |
|
Type |
Dp.Ie> |
|
Ie > |
Dp.I> |
|
I > |
Dp.U< |
|
U < |
Dp.Z< |
|
Z < |
Dp.Kn |
|
Kn-factor |
Dp.Knhoek |
|
Kn-factor-hoek |
Dp.T0 |
|
Ongerichte eindtijd |
Dp.T4 |
|
Gerichte eindtijd |
Dp.T1 |
|
t zone 1 |
Dp.R1 |
|
R zone 1, in een polygoonkarakteristiek |
Dp.X1 |
|
X zone 1, in een polygoonkarakteristiek |
Dp.Z1 |
|
Z zone 1, in een cirkelkarakteristiek |
Dp.R1E |
|
R bij een aardfout zone 1, in een polygoonkarakteristiek |
Dp.X1E |
|
X bij een aardfout zone 1, in een polygoonkarakteristiek |
Dp.Z1E |
|
Z bij een aardfout zone 1, in een cirkelkarakteristiek |
Dp.T2 |
|
t zone 2 |
Dp.R2 |
|
R zone 2, in een polygoonkarakteristiek |
Dp.X2 |
|
X zone 2, in een polygoonkarakteristiek |
Dp.Z2 |
|
Z zone 2, in een cirkelkarakteristiek |
Dp.R2E |
|
R bij een aardfout zone 2, in een polygoonkarakteristiek |
Dp.X2E |
|
X bij een aardfout zone 2, in een polygoonkarakteristiek |
Dp.Z2E |
|
Z bij een aardfout zone 2, in een cirkelkarakteristiek |
Dp.T3 |
|
t zone 3 |
Dp.R3 |
|
R zone 3, in een polygoonkarakteristiek |
Dp.X3 |
|
X zone 3, in een polygoonkarakteristiek |
Dp.Z3 |
|
Z zone 3, in een cirkelkarakteristiek |
Dp.R3E |
|
R bij een aardfout zone 3, in een polygoonkarakteristiek |
Dp.X3E |
|
X bij een aardfout zone 3, in een polygoonkarakteristiek |
Dp.Z3E |
|
Z bij een aardfout zone 3, in een cirkelkarakteristiek |
Dp.T-1 |
|
t zone achterwaarts |
Dp.R-1 |
|
R zone achterwaarts, in een polygoonkarakteristiek |
Dp.X-1 |
|
X zone achterwaarts, in een polygoonkarakteristiek |
Dp.Z-1 |
|
Z zone achterwaarts, in een cirkelkarakteristiek |
Dp.R-1E |
|
R bij een aardfout zone achterwaarts, in een polygoonkarakteristiek |
Dp.X-1E |
|
X bij een aardfout zone achterwaarts, in een polygoonkarakteristiek |
Dp.Z-1E |
|
Z bij een aardfout zone achterwaarts, in een cirkelkarakteristiek |
Import van de distantiebeveiligingszones via R en X levert een polygoon in de vorm van een rechthoekige driehoek op, waarbij R en X de rechte hoek vormen en de schuine zijde met een hoek van -45 graden door de oorsprong van de grafiek gaat.
Import van de distantiebeveiligingszones via Z levert een cirkel op met de opgegeven straal.
Lastschakelaars
Header |
Parameter |
Omschrijving |
|---|---|---|
Zoek-items |
|
|
$Naam |
Naam |
Naam van lastschakelaar |
$ID |
ID |
ID van de lastschakelaar (bijzonderheid met kenmerk "ID") |
$In.Naam |
In-naam |
Naam van tak of element waar lastschakelaar in zit |
$Knooppunt.Naam |
Knooppuntnaam |
Naam van aangesloten knooppunt |
$Knooppunt.ID |
KnooppuntID |
ID van aangesloten knooppunt |
Verander-items |
|
|
Naam |
Naam |
Naam |
Afstandbediening |
Afstandbediening |
|
Notitie |
Notitie |
|
Type |
Type |
Type lastschakelaar |
Korttype |
Kort |
Korte typenaam |
Inom |
Inom |
Nominale stroom |
Unom |
Unom |
Nominale spanning |
Ik_maak |
Ik,maak |
Maakstroom |
Ik_dynamisch |
Ik,dynamisch |
Maximale dynamische kortsluitstroom |
Ik_thermisch |
Ik,thermisch |
Maximale thermische kortsluitstroom |
t_thermisch |
t,thernisch |
Bijbehorende tijd |
Meetvelden
Header |
Parameter |
Omschrijving |
|---|---|---|
Zoek-items |
|
|
$Naam |
Naam |
Naam van meetveld |
$ID |
ID |
ID van meetveld (bijzonderheid met kenmerk "ID") |
$In.Naam |
In-naam |
Naam van tak of element waar meetveld in zit |
$Knooppunt.Naam |
Knooppuntnaam |
Naam van aangesloten knooppunt |
$Knooppunt.ID |
KnooppuntID |
ID van aangesloten knooppunt |
$VS.Naam |
Vermogenschakelaarnaam |
Naam van de vermogenschakelaar in hetzelfde veld |
$VS.ID |
Vermogenschakelaar-ID |
ID van de vermogenschakelaar in hetzelfde veld |
Verander-items |
|
|
Naam |
Naam |
Naam |
Bijzonderheid |
Bijzonderheid |
Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde> |
Bijzonderheid+ |
Bijzonderheid |
Toevoegen van een bijzonderheid |
It1.Functie |
|
|
It1.Type |
|
|
It1.Klasse |
|
|
It1.Overzetverhouding |
|
|
It1.Vermogen |
|
|
It1.Inom |
|
|
It1.Ik_dynamisch |
|
|
It1.Ik_thermisch |
|
|
It1.t_thermisch |
|
|
It2.Functie |
|
|
It2.Type |
|
|
It2.Klasse |
|
|
It2.Overzetverhouding |
|
|
It2.Vermogen |
|
|
It2.Inom |
|
|
It2.Ik_dynamisch |
|
|
It2.Ik_thermisch |
|
|
It2.t_thermisch |
|
|
Ut.Functie |
|
|
Ut.Type |
|
|
Ut.Klasse |
|
|
Ut.Overzetverhouding |
|
|
Ut.Vermogen |
|
|
Mb.Naam |
Bestandsnaam |
Bestandsnaam van een metingenbestand |
Mb.Kolom |
Kolom(men) |
Bijbehorende kolommen |
...2010... |
Meting uit 2010 |
Meetwaarde |
...2011... |
Meting uit 2011 |
Meetwaarde |
...2012... |
Meting uit 2012 |
Meetwaarde |
...2013... |
Meting uit 2013 |
Meetwaarde |
...2014... |
Meting uit 2014 |
Meetwaarde |
...2015... |
Meting uit 2015 |
Meetwaarde |
...2016... |
Meting uit 2016 |
Meetwaarde |
...2017... |
Meting uit 2017 |
Meetwaarde |
...2018... |
Meting uit 2018 |
Meetwaarde |
...2019... |
Meting uit 2019 |
Meetwaarde |
...2020... |
Meting uit 2020 |
Meetwaarde |
...2021... |
Meting uit 2021 |
Meetwaarde |
...2022... |
Meting uit 2022 |
Meetwaarde |
...2023... |
Meting uit 2023 |
Meetwaarde |
...2024... |
Meting uit 2024 |
Meetwaarde |
...2025... |
Meting uit 2025 |
Meetwaarde |
...2021...+ |
Meting uit 2021 |
Meetwaarde (wordt altijd toegevoegd) |
...2022...+ |
Meting uit 2022 |
Meetwaarde (wordt altijd toegevoegd) |
...2023...+ |
Meting uit 2023 |
Meetwaarde (wordt altijd toegevoegd) |
...2024...+ |
Meting uit 2024 |
Meetwaarde (wordt altijd toegevoegd) |
...2025...+ |
Meting uit 2025 |
Meetwaarde (wordt altijd toegevoegd) |
Smeltveiligheden
Header |
Parameter |
Omschrijving |
|---|---|---|
Zoek-items |
|
|
$Naam |
Naam |
Naam van smeltveiligheid |
$ID |
ID |
ID van de smeltveiligheid (bijzonderheid met kenmerk "ID") |
$In.Naam |
In-naam |
Naam van tak of element waar smeltveiligheid in zit |
$Knooppunt.Naam |
Knooppuntnaam |
Naam van aangesloten knooppunt |
$Knooppunt.ID |
KnooppuntID |
ID van aangesloten knooppunt |
$Veld |
Veld |
Veld waar smeltveiligheid in zit |
Verander-items |
|
|
Naam |
Naam |
Naam |
Notitie |
Notitie |
|
Type |
Type |
Type smeltveiligheid |
Korttype |
Kort |
Korte typenaam |
Profielen
Profielen worden toegevoegd volgens de profieltypen in een typenbestand.
Het hele typenbestand kan hiertoe ter import aangeboden worden. De namen van de overige bladen corresponderen namelijk niet met de namen van importbladen.
Kaders
Header |
Parameter |
Omschrijving |
Zoek-items |
|
|
$Naam |
Naam |
Naam |
Verander-items |
|
|
Naam |
Naam |
Naam |
GX |
X |
Geografische X-coördinaat |
GY |
Y |
Geografische Y-coördinaat |
Scenario's
Header |
Parameter |
Omschrijving |
|---|---|---|
Zoek-items |
|
|
$Naam |
Scenarionaam |
Naam van scenario |
Zoek-of-nieuw-items |
|
|
$Naam+ |
Scenarionaam |
Naam van scenario; het scenario wordt toegevoegd als hij niet bestaat |
Verander-items van de toe te voegen scenario-items |
|
|
Objectsoort |
Objectsoortnaam |
Naam van het objecsoort (knooppunt, kabel, enz.) |
Objectnaam |
Objectnaam |
Naam van het object |
Datum |
Datum |
Datum van ingang |
Attribuut |
Attribuut |
Knooppunt: 11: gelijktijdigheid Tak: 1: van-schakelstand Tak: 2: naar-schakelstand Transformator: 11: trapstand Transformator: 12: fasedraaiing Element: 1: schakelstand Element: 11: absoluut reëel vermogen Element: 12: absoluut blindvermogen Windturbine: 13: absolute windsnelheid PV: 13: absolute schaling Element: 14: factor van het nominaal vermogen Windturbine: 14: factor van nominale windsnelheid Transformatorbelasting: 15: trapstand Element: 16: factor van het huidige vermogen, windsnelheid of schaling Belasting en transformatorbelasting: 17: absoluut schijnbaar vermogen Transformatorbelasting: 18: factor van huidig schijnbaar vermogen van de opwekking Transformatorbelasting: 19: absoluut schijnbaar vermogen van de opwekking Windturbine: 20: cosinus phi Synchrone generator: 21: regelingsoort Synchrone generator: 22: isochrone regeling |
Waarde |
Waarde |
Schakelstand: 1 (in) of 0 (uit) Anders: de reëele waarde |
Opmerking |
Opmerking |
|
Of
Header |
Parameter |
Omschrijving |
|---|---|---|
Verander-items van de toe te voegen scenario-items |
|
|
Objectsoort |
Objectsoortnaam |
Naam van het objecsoort (knooppunt, kabel, enz.) |
Objectnaam |
Objectnaam |
Naam van het object |
Datum |
Datum |
Datum van ingang |
Attribuut |
Attribuut |
Zie boven |
^<Scenarionaam> |
Waarde |
Schakelstand: 1 (in) of 0 (uit) Anders: de reëele waarde |
Varianten
Header |
Parameter |
Omschrijving |
|---|---|---|
Zoek-items |
|
|
$Naam |
Variantnaam |
Naam van variant |
Zoek-of-nieuw-items |
|
|
$Naam+ |
Variantnaam |
Naam van variant; de variant wordt toegevoegd als hij niet bestaat |
Verander-items van de toe te voegen variant-items |
|
|
Objectsoort |
Objectsoortnaam |
Naam van het objecsoort (knooppunt, kabel, enz.) |
Objectnaam |
Objectnaam |
Naam van het object |
Datum |
Datum |
Datum van ingang |
Aanwezig |
Aanwezig |
Aanwezigheid: 'waar' of 'onwaar' |
Opmerking |
Opmerking |
|
Variantobject |
Variantobject van het object |
Of het object een variantobject is: 'waar' of 'onwaar' |
Voorbeeld
Voorbeeld van records
Import van onderstaande voorbeelden wijzigt enkele parameters van de componenten in het bestand demo.vnf.
Wijziging van de geografische coördinaten en toevoeging van een bijzonderheid voor knooppunt "Station 4":
$Naam |
GX |
GY |
Bijzonderheid |
Station 4 |
53406 |
408235 |
Uitvoering=Gesloten installatie |
Wijziging van kabeltype en lengte van kabel "Stat4 - Stat3" en toevoeging van een bijzonderheid:
$Naam |
Type |
Lengte |
Bijzonderheid |
Stat4 - Stat3 |
3*150 CU GPLK 8/10 |
7000 |
Revisie=Kabel omgelegd |
Wijziging belastingen op knooppunten "Station 1" en "Station3, rail A":
$Naam |
$Knooppunt.Naam |
P |
cos |
Last |
Station 1 |
2.5 |
0.85 |
Last |
Station 3, rail A |
3.5 |
0.9 |
Wijziging alle transformatorbelastingen op "Station 4":
$Knooppunt.Naam |
I |
cos |
Station 4 |
18 |
0.88 |
