Harmonische loadflow
Het resultaat van de harmonische loadflow kan op drie manieren worden bekeken:
•in het one-line diagram
•in de details forms
•in een grafiek
Door de harmonische stroominjecties treden harmonische spanningen op in het netwerk. Deze harmonische spanningen en de stromen worden voor elke frequentie uitgerekend. De harmonischen hebben invloed op de RMS-waarde van de spanningen en de stromen. De RMS-waarden worden als volgt berekend:
Met: Vm : de effectieve waarde van de harmonische gekoppelde spanning.
Met: Im : de effectieve waarde van de harmonische stroom.
De Total Harmonic Distortion (THD) is een maat voor de totale harmonische vervuiling en kan berekend worden voor zowel de spanningen als de stromen.
One-line diagram
Na de berekening worden de RMS-waarden van de spanningen en de Total Harmonic Distortion (THD) op de knooppunten getoond. Van de takken worden de RMS-waarden van de stromen en de Total Harmonic Distortion getoond.
Resultaten Details
In het details-form van een object worden afgedrukt:
•knooppunten: RMS-waarde en Total Harmonic Distortion (THD); na klikken op de Details-button:
oharmonische spanningen in V en als procentuele waarden ten opzichte van de nominale spanning van het betreffende knooppunt
•takken: RMS-waarde en Total Harmonic Distortion (THD); na klikken op de Details-button:
ode harmonische stromen in A
ode retourstromen in A via het retourpad
•elementen: RMS-waarde en gemiddeld vermogen (Pav); na klikken op de Details-button:
ode harmonische stromen in A; bij belastingen is dit de harmonische belastingstroom, inclusief de stroombijdrage van de eventuele harmonische bron
Retourpad is afhankelijk van de manier van aarding, bijvoorbeeld:
•TT-stelsel: het retourpad bestaat uit serieschakeling van de aardeelektrodes (p.195 van ons boek)
•TN-stelsel: het retourpad bestaat uit de parallelschakeling van de nul- en de PE-geleider (p.199 van ons boek)
Grafiek

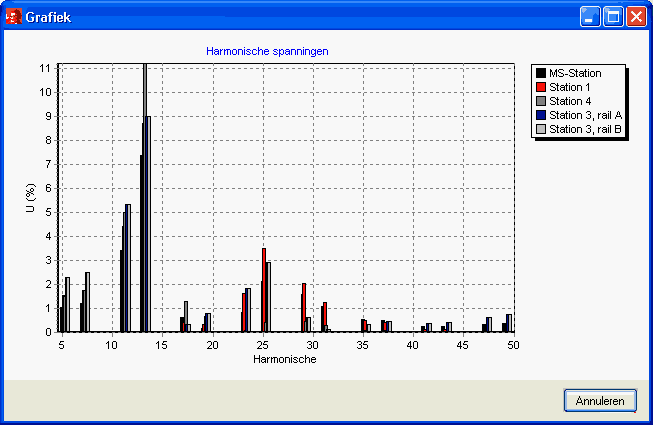

Van alle geselecteerde knooppunten worden de harmonische spanningen in een staafdiagram afgebeeld (Berekenen | Resultaten | Detailgrafiek). Indien bij de berekening was ingesteld dat rekening gehouden moest worden met een norm, dan worden de maximale waarden van de norm zichtbaar gemaakt met driehoekvormige symbolen.
Van geselecteerde takken en elementen worden de stromen getoond.
Golfgrafiek
Via het resultatendetailformulier kan per object een golfgrafiek worden getoond na klikken op de Grafiek-knop.
Frequentiespectrum
Van alle geselecteerde knooppunten wordt het impedantiespectrum afgebeeld. Dit wordt alleen grafisch weergegeven (Berekenen | Resultaten | Detailgrafiek). Naar keuze wordt afgebeeld:
•R: de weerstand als functie van de frequentie
•X: de reactantie als functie van de frequentie
•Z: de absolute waarde van de impedantie als functie van de frequentie
•R&X: de weerstand en de reactantie als functie van de frequentie

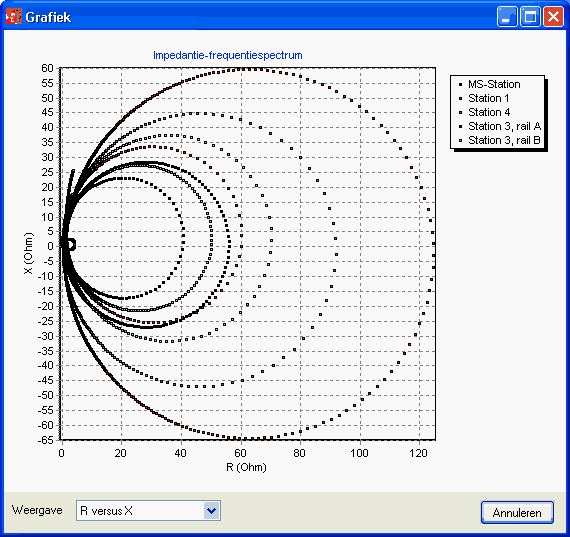

•RX: de weerstand en de reactantie als meetkundige plaats in het complexe vlak
Toonfrequent
De resultaten worden grafisch en in tabelvorm gepresenteerd. De grafische presentatiemogelijkheden zijn:
•Berekenen | Resultaten | Grafiek: signaalsterkte voor alle geselecteerde knooppunten
•Berekenen | Resultaten | Detailgrafiek: signaalsterkte per frequentie voor alle geselecteerd knooppunten (sorteren op naam, ID, tracé, resultaat)
•Rapport: tabel met detailgegevens over frequentie en signaalsterkte
Exporteren
De resultaten kunnen geëxporteerd worden naar Excel. De export is in feite een rapportage van alle objecten, in een vast formaat, op drie werkbladen: knooppunten, takken en elementen.
