Resultaten in het netschema

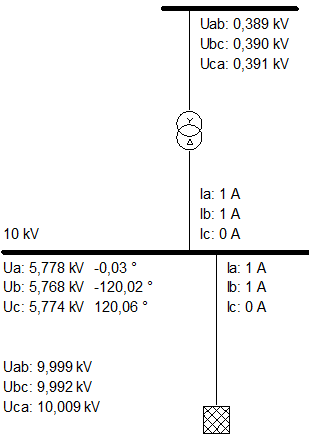

Na het uitvoeren van een asymmetrische loadflowberekening worden de resultaten volgens de view in het netschema weergegeven. Hierbij worden van de spanningen en stromen de absolute waarden gepresenteerd.
Resultaten in de detailforms
Door rechtsklikken op een object, wordt het detailformulier weergegeven.
Bij een knooppunt worden de fasespanningen in absolute waarde en hoek weergegeven. Van de gekoppelde spanningen worden alleen de absolute waarden gegeven. Indien op de knop Details wordt geklikt, worden de spanningen in complexe notatie gepresenteerd. Ook de spanningsasymmetrie (U2/U1) wordt in procenten gepresenteerd.

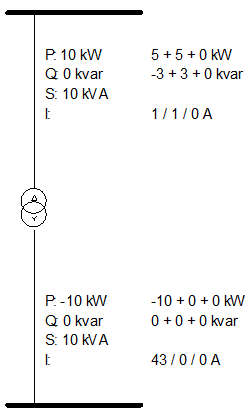

Bij een tak worden de vermogens en de stromen in absolute waarden gepresenteerd. Van de vermogens worden gepresenteerd: het totale vermogen en daarnaast de vermogens per fase: <fase a> + <fase b> + <fase c>. Van de stromen worden de stromen per fase gepresenteerd. Indien op de knop Details wordt geklikt, wordt ook de stroomasymmetrie (I2/I1) in procenten voor beide zijden gepresenteerd.
Bij een element worden de vermogens en de stromen in absolute waarden gepresenteerd. Van de vermogens worden gepresenteerd: het totale vermogen en daarnaast de vermogens per fase: <fase a> + <fase b> + <fase c>. Van de stromen worden de stromen per fase gepresenteerd. Indien op de knop Details wordt geklikt, wordt ook de stroomasymmetrie (I2/I1) in procenten gepresenteerd.
De resultaten kunnen met behulp van Berekenen | Resultaten | Exporteren naar een Excel-bestand worden uitgevoerd.
