Ten behoeve van de asymmetrische loadflow wordt het netwerk driefasig gemodelleerd. Alle parameters worden berekend uit de parameters die standaard in de symmetrische loadflow en de kortsluitberekening aanwezig zijn. Hierbij wordt ervan uitgegaan dat het netwerk driefasensymmetrisch is. Enkelfasig schakelen wordt niet toegestaan.
Vanwege de retourstromen, die kunnen optreden indien het netwerk asymmetrisch belast is en indien er contact is met aarde, moeten van alle componenten de homopolaire impedanties worden ingevuld. Indien van een of meer componenten de homopolaire gegevens niet zijn ingevuld, wordt een melding gegenereerd.

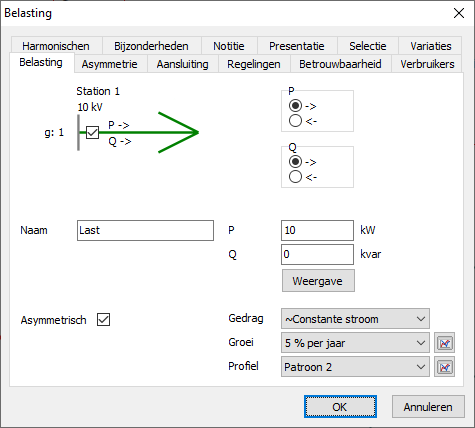

Alle belastingen worden standaard driefasensymmetrisch ingevoerd. Indien een asymmetrie gewenst is, kan dat worden aangegeven op het tabblad "Algemeen" door "Asymmetrisch" aan te vinken.

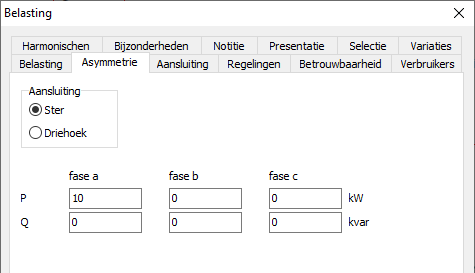

Door het aanvinken van de checkbox "Asymmetrisch", verschijnt het tabblad "Asymmetrie". Op dit tabblad wordt de belasting per fase (ster) of tussen fasen (driehoek) gespecificeerd.

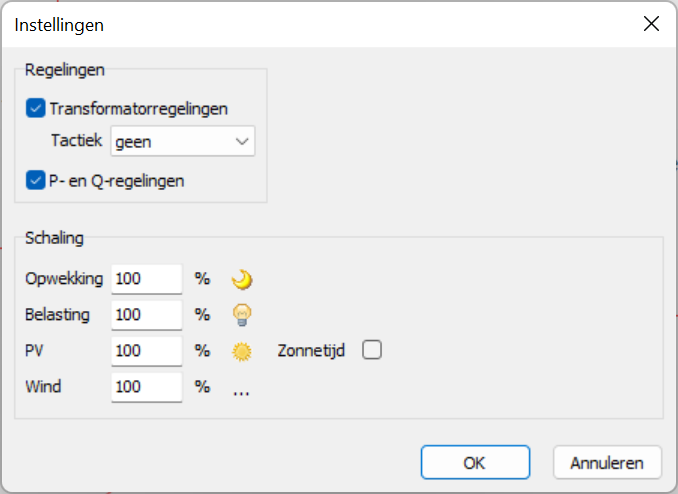

De berekening wordt gestart vanuit de lint-groep Berekenen. Hierbij kan worden aangegeven of transformatorregelingen en P- en Q-regelingen tijdens de berekening worden ingeschakeld.
