Bij sequentie 0 (Start) komen de resultaten overeen met de resultaten van de loadflow.
Hierbij worden de spanningen weergegeven als fasespanningen.
De resultaten worden weergegeven in het netwerk, in een overzicht, in detail en in een grafiek.
Netwerk
Na elke berekende sequentie van een sequentiële storingsanalyse worden resultaten volgens een View weergegeven.
Achtereenvolgens zullen de mogelijkheden met het menu-item Resultaten worden toegelicht.
Overzicht
Met Berekenen | Resultaten | Overzicht wordt een overzicht van de berekende sequenties gegeven.
Details
Met Berekenen | Resultaten | Details wordt van geselecteerde knooppunten, takken en elementen gedetailleerde informatie weergegeven in een formulier.
Met de knop Grafiek wordt een vectordiagram getoond.
Met Weergave kan worden gekozen uit:
•polaire notatie van de drie fasen
•polaire notatie in het symmetrische componentensysteem
•complexe notatie van de drie fasen
•complexe notatie in het symmetrische componentensysteem

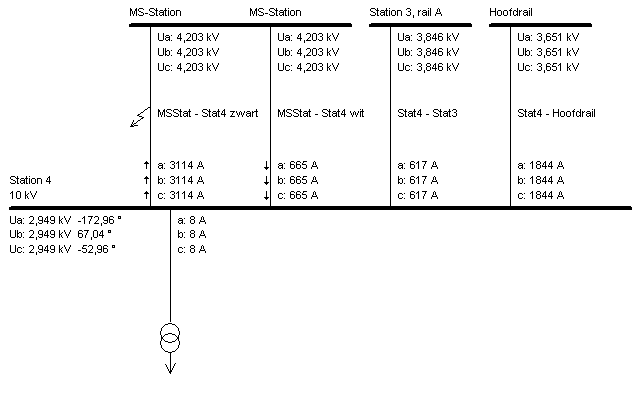

Bij de takken en elementen wordt naast de stroomwaarden een pijltje afgebeeld dat de stroomrichting aangeeft. Deze richting is op overeenkomstige wijze gedefinieerd als de richtingsgevoeligheid bij de stroombeveiliging en distantiebeveiliging. De pijltjes geven alleen de stroomrichting aan op de plaats waar een richtingsgevoelige stroombeveiliging zit. In onderstaand voorbeeld zijn twee richtingsgevoelige beveiligingen aanwezig.
Grafiek
Met Berekenen | Resultaten | Grafiek kan van geselecteerde knooppunten, takken en elementen het minimum van Umod a,b,c en de maximale stromen in een staafdiagram worden weergegeven. De knooppunten, takken en elementen in de grafiek worden gesorteerd zoals aangegeven door de gebruiker. Indien een staafje van het staafdiagram wordt aangeklikt, wordt direct naar het betreffende object gesprongen in de editor.
De resultaten kunnen worden vergeleken met de resultaten van een eerder uitgevoerde berekening, mits de resultaten met Berekenen | Resultaten | Onthouden waren bewaard. Hiertoe moet het item Onthouden worden aangevinkt.
Onthouden
Met Berekenen | Resultaten | Onthouden kunnen de resultaten van een berekening worden onthouden voor een later vergelijk met de grafiek-functie.
Exporteren
De resultaten kunnen geëxporteerd worden naar Excel. De export is in feite een rapportage van alle objecten, in een vast formaat, op drie werkbladen: knooppunten, takken en elementen.
