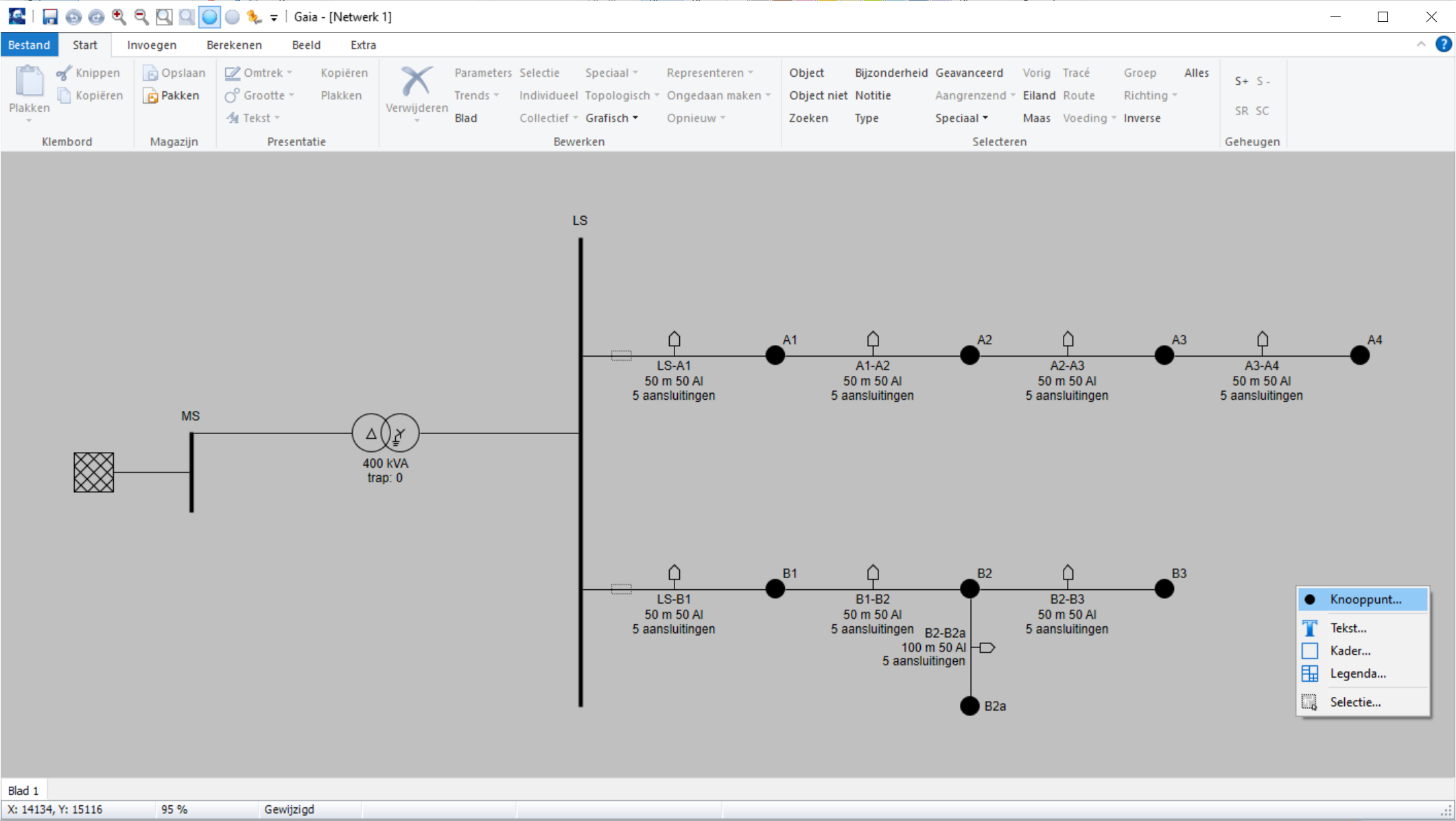

Voor het plaatsen van een knooppunt met de rechtermuisknop op het werkblad klikken. Er verschijnt een pop-up menu waarin Knooppunt moet worden gekozen (met de linkermuisknop).

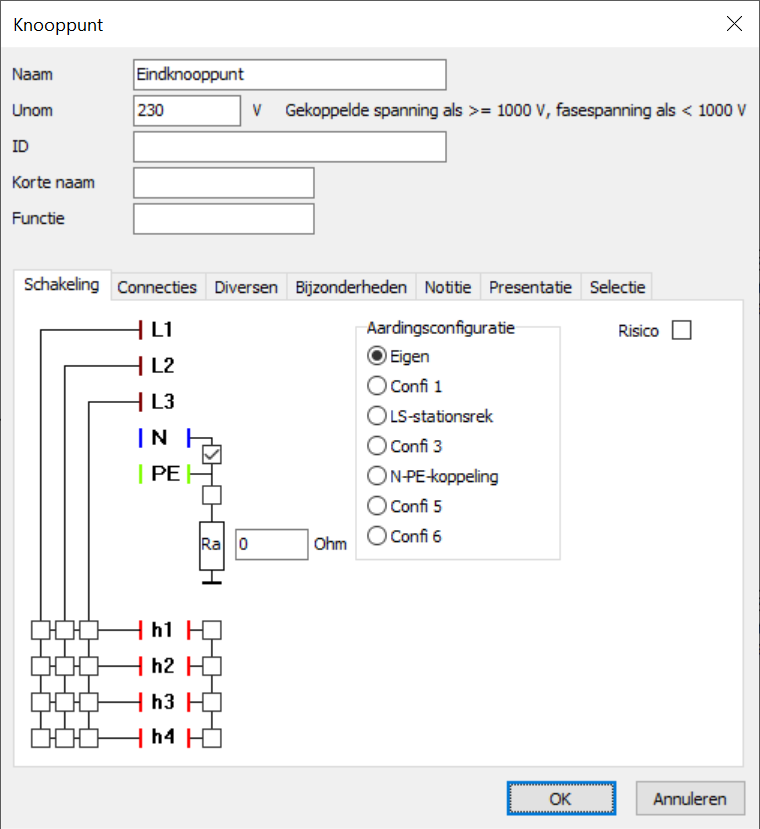

Vervolgens verschijnt het knooppuntformulier met 7 tabs. Bovenin wordt algemene informatie, zoals naam en nominale spanning gevraagd. In dit voorbeeld "Eindknooppunt" met een nominale spanning van 230 V. De wijze van aarding en de koppeling tussen nul (N) en afscherming (PE) kan op het eerste tabblad worden gespecificeerd. In dat geval moet worden gekozen voor de "Eigen" configuratie.
De knooppuntjes h1, h2, h3 en h4 zijn hulpknooppunten, voor gebruik in gecombineerde netten en kabels met hulpaders. Deze worden in deze Getting Started niet behandeld.

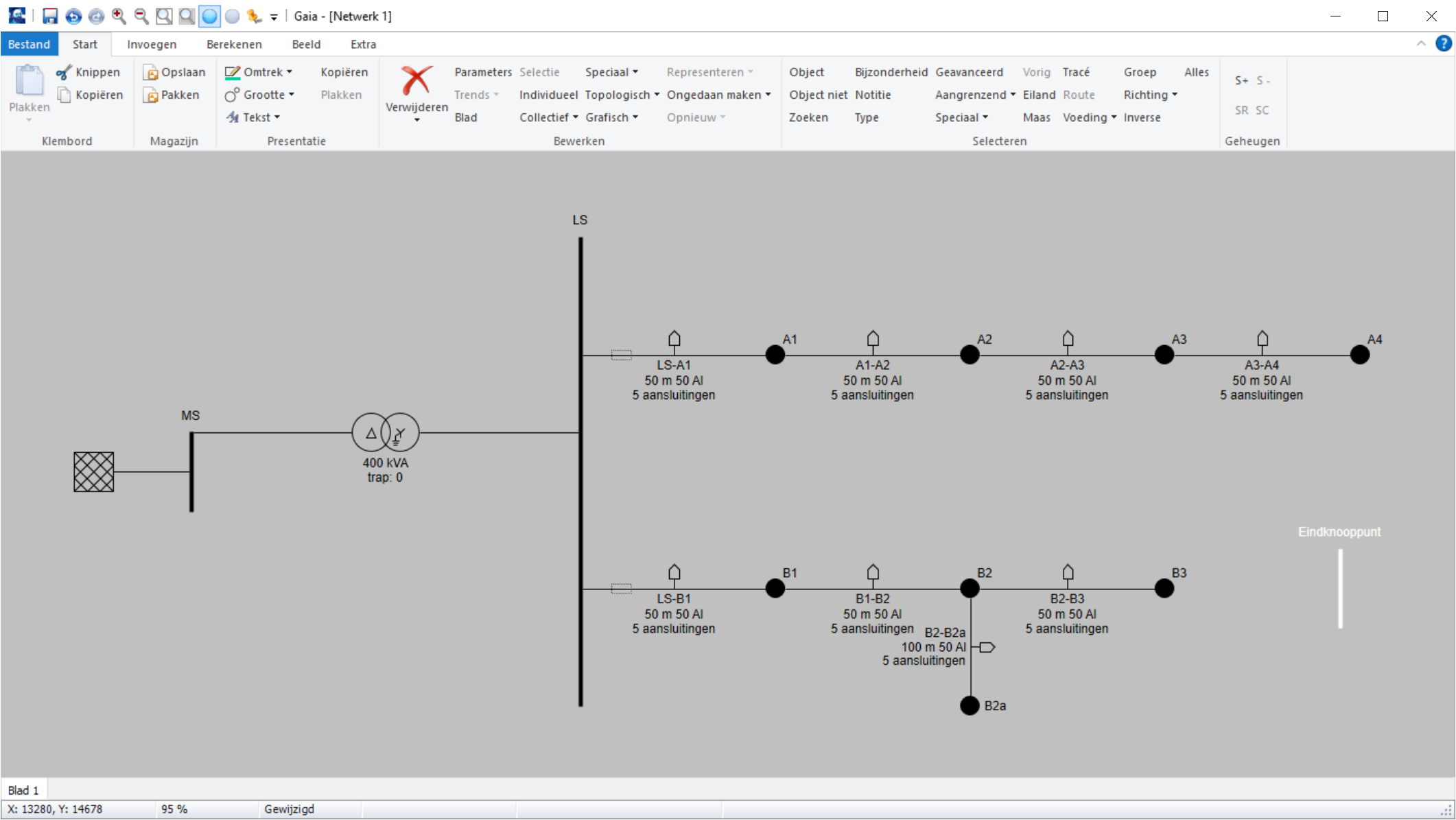

Het knooppunt wordt standaard afgebeeld met een verticale lijn. Op het tabblad Presentatie kan ook voor een andere weergave van het knooppunt gekozen worden (cirkel, vierkant, driehoek, ruit).
De volgende stap is het aanbrengen van de kabels.
