Een netwerk bevat het model van het te ontwerpen net. Dit model kan geheel met de hand worden gemodelleerd of met behulp van een modelleerhulp: de Wizard. In deze Getting Started gaan we ervan uit dat de eerste opzet van het netmodel met behulp van de Wizard wordt uitgevoerd. Nadat het net in zijn ruwe vorm is opgezet, kunnen en verfijningen worden aangebracht.
In deze Getting Started wordt een vermaasd aangelegd maar radiaal bedreven distributienet opgebouwd, bestaande uit twee richtingen.

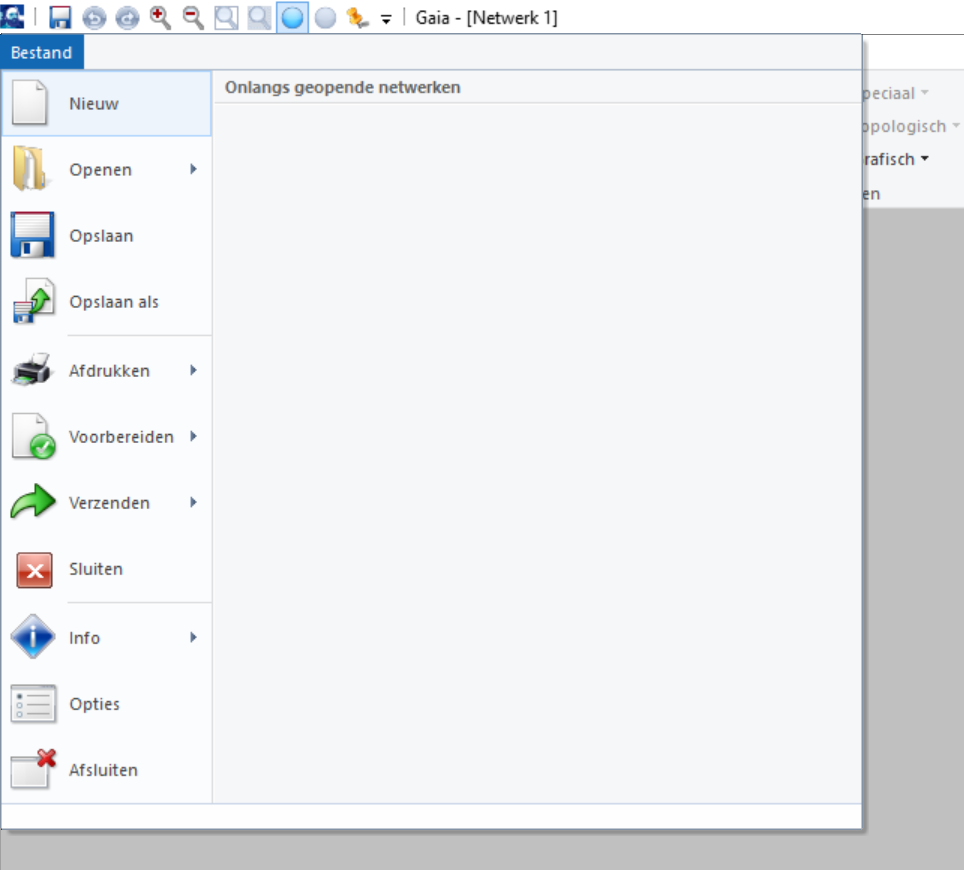

Het nieuwe net wordt aangemaakt via de Wizard, door in het Toepassingsmenu te kiezen: Nieuw.

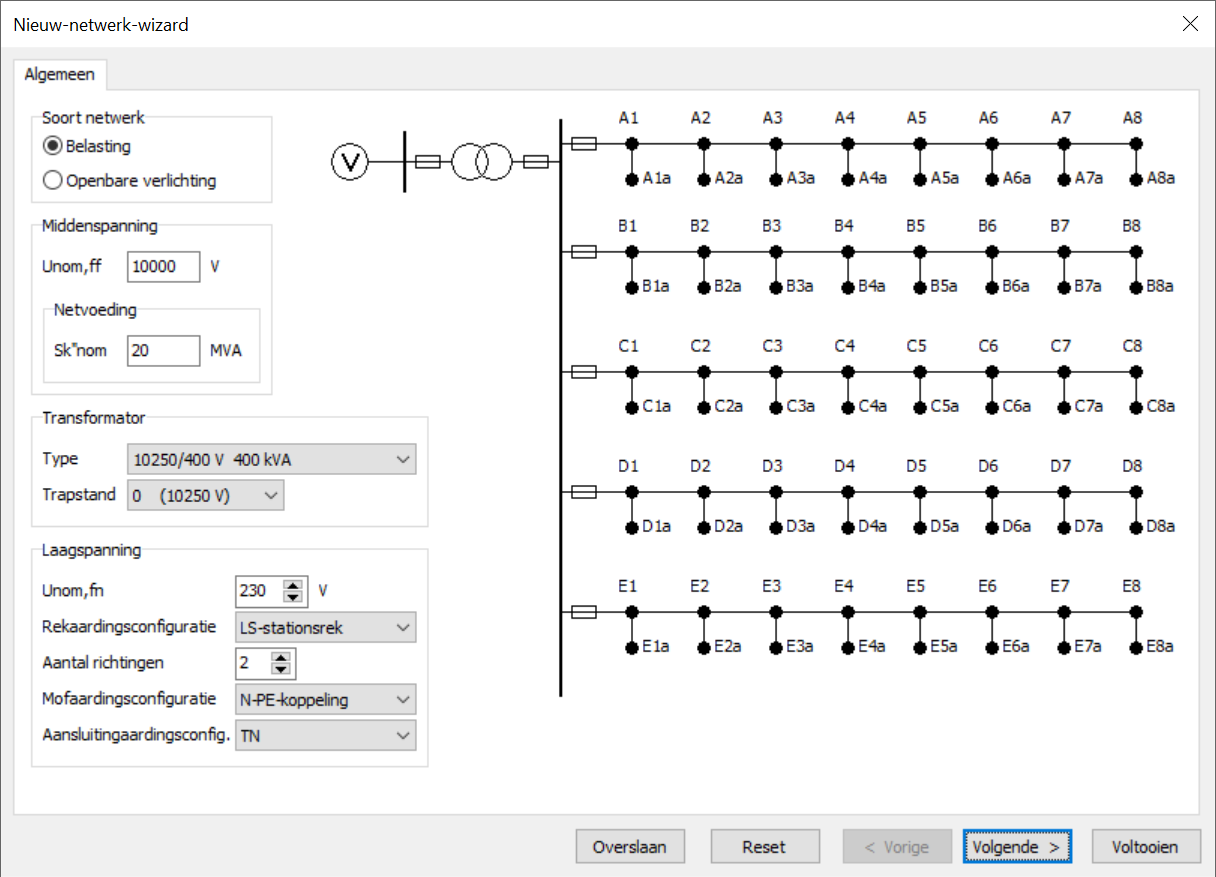

De Wizard verschijnt, waarmee snel een standaardnet kan worden opgebouwd. We kiezen voor een net met gewone belastingen, gevoed via middenspanning (10 kV) met een kortsluitvermogen van 20 MVA, door een transformator van 250 kVA. Het laagspanningsnet is nominaal 230 V, uitgevoerd voor een TN-stelsel. Er zijn 2 richtingen.

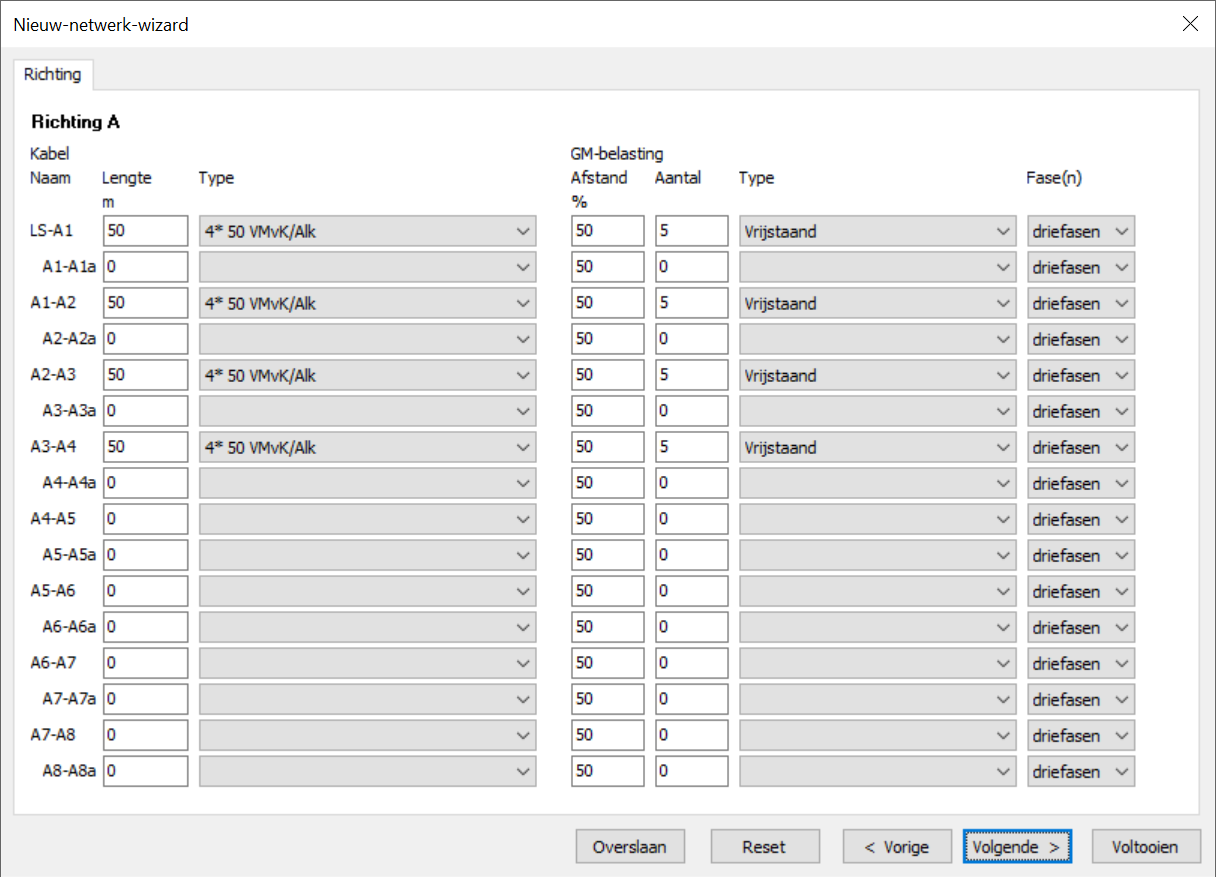

De eerste richting (A) bestaat uit 4 secties, elk met 5 vrijstaande woningen. De GM-typen zijn gedefinieerd in het objecttypenbestand.

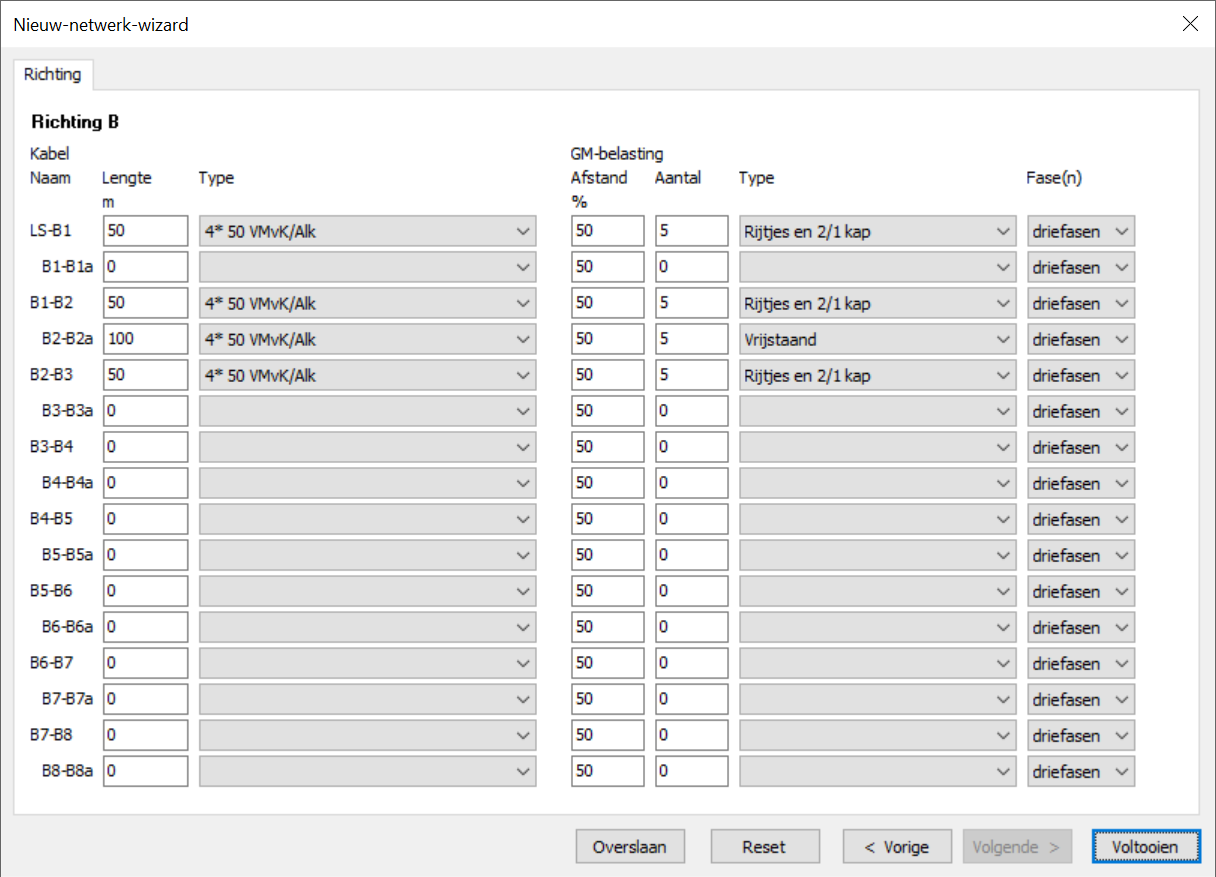

De tweede richting (B) bestaat uit 3 secties en een aftakking op knooppunt B2:

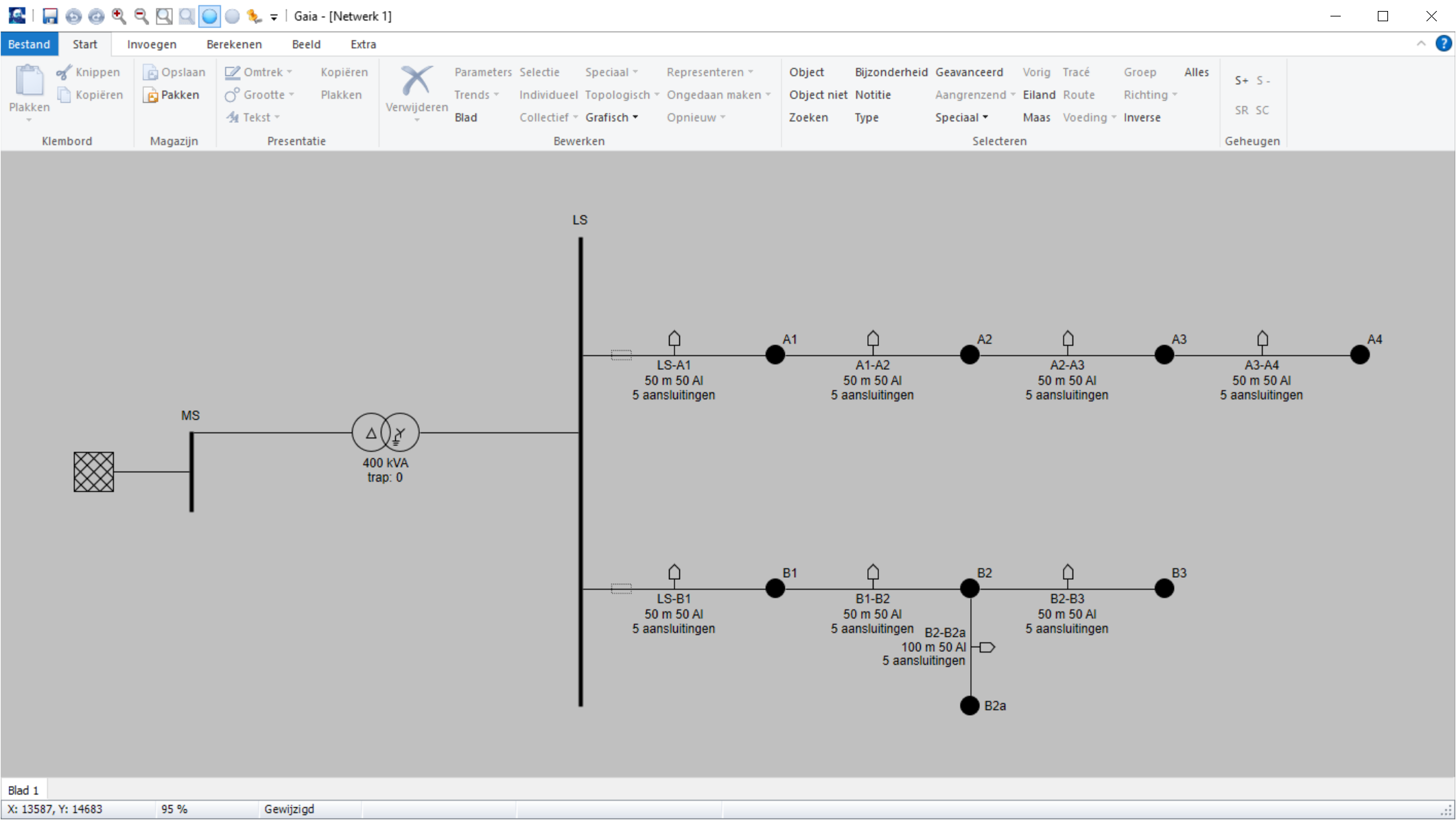

Het netmodel zier er na voltooiing van de Wizard als volgt uit:
Eventueel kunnen de cryptische namen worden gewijzigd. Dit kan door met de rechtermuisknop op een object te klikken.
Het werkblad is nu aangemaakt en het net kan verder worden opgebouwd. Indien niet in de demonstratiemode, kan het netwerk bewaard worden met behulp van Bestand | Opslaan.
De volgende stap is het plaatsen van de knooppunten.
