De kortsluitberekening kan uitgevoerd worden voor het gehele net of voor een enkele kortsluiting:
•De berekening wordt uitgevoerd op alle of geselecteerde knooppunten, kabels en aansluitingen vóór de meterkast. Op al deze plaatsen worden diverse kortsluitingen met diverse boogweerstanden gesimuleerd. In kabels om de zoveel meter als opgegeven in de opties.
•De berekening wordt 'Single-node' uitgevoerd voor één kortsluiting.
Het berekenen van de kortsluitingen vindt als volgt plaats:
•kies Berekenen | Kortsluiting

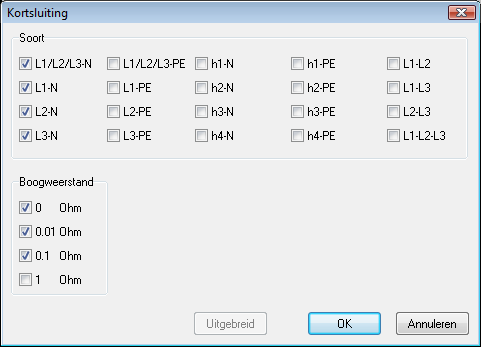

Er verschijnt een verkorte dialoog, waarmee wordt gespecificeerd welke kortsluitingen moeten worden berekend. In eerste instantie verschijnt alleen de verkorte dialoog, waarmee gekozen kan worden uit een driefasenfout en een éénfasefout. Door te klikken op Uitgebreid verschijnt de uitgebreide dialoog, waarmee uit alle mogelijke fouten kunnen worden gekozen.
Indien meer dan één knooppunt is geselecteerd, berekent Gaia de uitschakelsequentie voor kortsluitingen op die knooppunten en aansluitingen vóór de meterkast.
Bij een 'Single-node' berekening is er in bovenstaande dialoog keuze uit één soort kortsluiting en één boogweerstand. Een single-node-berekening kan gemaakt worden op één geselecteerd knooppunt of op één geselecteerde aansluiting of op een punt in één geselecteerde kabel. In dat geval wordt de single-node-kortsluiting gemaakt op een bepaalde afstand, in procent. De stromen in het hele netwerk worden dan weergegeven.

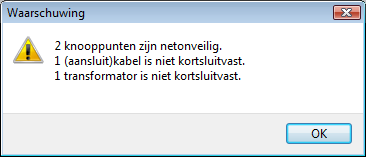

Na de berekening genereert Gaia een mededeling hoeveel objecten netonveilig of niet kortsluitvast zijn.
Er kan versneld worden gekozen voor een berekening, door gebruik te maken van de speedbutton. Ook met <F9> wordt de laatst uitgevoerde berekening herhaald.
Opties
In de Opties, bij Berekening | Kortsluiting, kan worden opgegeven:
Maximale fouttijd: Knooppunten die later dan de gespecificeerde maximale fouttijd worden vrijgeschakeld, zijn netonveilig.
Geleidertemperatuur.
Kabelresolutie: Tussenafstand waarop kortsluitingen in een kabel worden gemaakt.
