Harmonische loadflow
Het resultaat van de harmonische loadflow kan op drie manieren worden bekeken:
•in het one-line diagram
•in de details forms
•in een grafiek
Door de harmonische stroominjecties treden harmonische spanningen op in het netwerk. Deze harmonische spanningen en de stromen worden voor elke frequentie uitgerekend. De harmonischen hebben invloed op de RMS-waarde van de spanningen en de stromen. De RMS-waarden worden als volgt berekend:
Met: Vm : de effectieve waarde van de harmonische gekoppelde spanning.
Met: Im : de effectieve waarde van de harmonische stroom.
De Total Harmonic Distortion (THD) is een maat voor de totale harmonische vervuiling en kan berekend worden voor zowel de spanningen als de stromen.
One-line diagram
Na de berekening worden de RMS-waarden van de spanningen en de Total Harmonic Distortion (THD) op de knooppunten getoond. Van de takken worden de RMS-waarden van de stromen getoond.
De knooppunten worden afgedrukt in de hoogkleur, indien de THD of één van de harmonische spanningen groter is dan de betreffende waarde van de norm of richtlijn (bij de start van de berekening gekozen).
Resultaten Details
In het details-form van een object worden afgedrukt:
•knooppunten: RMS-waarde en Total Harmonic Distortion (THD);
•takken: RMS-waarde en Total Harmonic Distortion (THD);
•elementen: RMS-waarde en Total Harmonic Distortion (THD);
Na klikken op de Details-button een tabel met:
•knooppunten: harmonische spanningen in V en als procentuele waarden ten opzichte van de nominale spanning van het betreffende knooppunt
•takken: de harmonische stromen in A
•elementen: de harmonische stromen in A; bij belastingen is dit de harmonische belastingstroom, inclusief de stroombijdrage van de eventuele harmonische bron
Na klikken op de Grafiek-button de grafische weergave van:

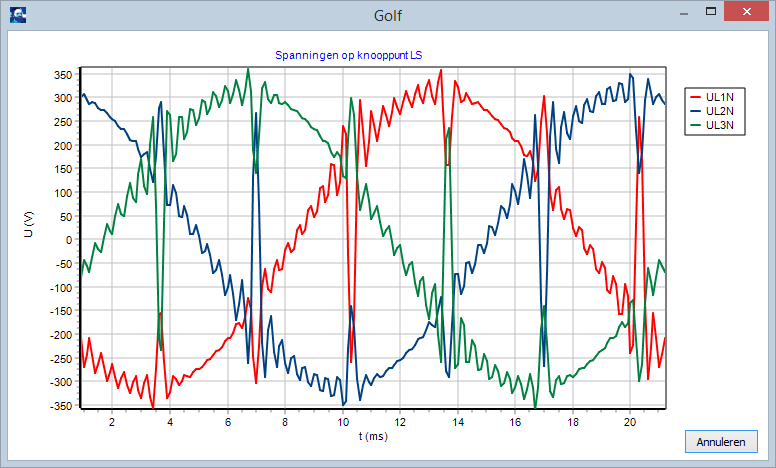

•knooppunten: de golfvorm van de spanning van het betreffende knooppunt
•takken: de golfvorm van de stroom door de tak
•elementen: de golfvorm van de stroom naar het element.
Grafiek

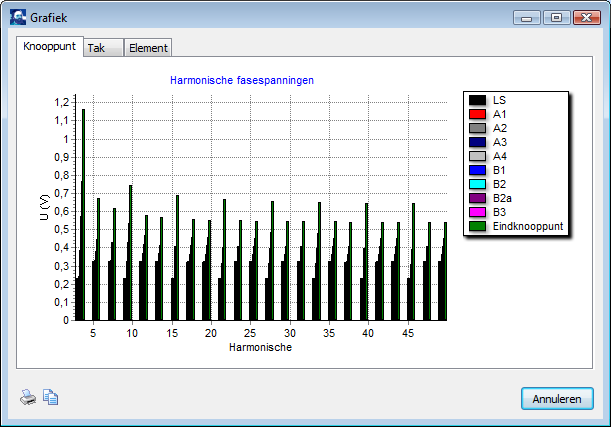

Van alle geselecteerde knooppunten worden de harmonische spanningen in een staafdiagram afgebeeld (Resultaten | Detailgrafiek). Indien bij de berekening was ingesteld dat rekening gehouden moest worden met een norm, dan worden de maximale waarden van de norm zichtbaar gemaakt met driehoekvormige symbolen.
Van geselecteerde takken en elementen worden de stromen getoond.
Exporteren
De resultaten kunnen geëxporteerd worden naar Excel. De export is in feite een rapportage van alle objecten, in een vast formaat, op drie werkbladen: knooppunten, takken en elementen.
