Netwerkpresentatie

Het netwerk is het model van het elektriciteitsnet waarmee berekeningen kunnen worden uitgevoerd. Een netwerk is opgebouwd uit objecten. Objecten zijn de componenten in het netwerk, zoals knooppunten, takken (kabels, lijnen, transformatoren), elementen (belastingen, motoren, generatoren), schakelaars en diverse grafische objecten:

knooppunten

takken

elementen

schakelaars en beveiligingen

overige objecten.



Het netwerk is object-georiënteerd. Dat houdt in dat de wijze waarop de componenten grafisch aan elkaar vastzitten bepaalt hoe het netwerk elektrotechnisch opgebouwd is. Alle componenten zijn objecten. Alle componenten in het netwerk zijn minimaal één keer grafisch gepresenteerd. Het netwerk kan op meerdere bladen worden afgebeeld, zie Blad. Elke component kan op meerdere bladen worden afgebeeld, van waaruit het netwerk verder kan worden opgebouwd, zie Meervoudige objectpresentatie.



Met het definiëren van Views kan de gebruiker zelf de weergave van tekst (zoals naam, type of spanning) bepalen in het schema. Deze weergave verschijnt ook op de grafische afdruk. Gegevens van het netwerk, inclusief resultaten, kunnen ook in rapporten worden bekeken en afgedrukt. Rapporten kunnen worden gedefinieerd.



Bij het netwerk kunnen eigenschappen, commentaar en hyperlinks worden opgeslagen. Deze kunnen worden geraadpleegd en gerapporteerd. Zie Voorbereiden.

Commentaar biedt de mogelijkheid om in vrije tekstvorm achtergrondinformatie op te slaan.

Het is mogelijk om, naast commentaar, een aantal referenties naar documenten, spreadsheets, afbeeldingen of web-adressen als bijlage bij een netwerk op te nemen. Deze referenties zijn geïmplementeerd als hyperlinks. Door erop te klikken wordt het in Windows gedefinieerde bijbehorende programma opgestart om de informatie zichtbaar te maken.



Presentatie van de objecten

Van elk object kan de grafische weergave in het tabblad Presentatie van het betreffende object worden vastgelegd.

De presentatie-eigenschappen van geselecteerde objecten kunnen ook collectief gewijzigd worden via het menu: Start | Presentatie. Er zijn functies voor: kleur, grootte, dikte, stijl, tekstgrootte, tekstkleur, tekststijl en tekstzichtbaarheid. Zie ook: Presentatie van objecten.



Knooppunten

Knooppunten in het netwerk zijn bijvoorbeeld de rails in de stations. Knooppunten zijn onderling verbonden met takken.



Takken

Takken zijn verbindingen, links, kabels, smoorspoelen of transformatoren. Transformatoren verbinden knooppunten met een verschillend spanningsniveau met elkaar.



Elementen

Met elementen wordt levering en opname van elektrische energie gerepresenteerd. Elementen zijn altijd verbonden met een knooppunt. Mogelijke elementen zijn:

netvoeding

synchrone generator

synchrone motor

asynchrone generator

asynchrone motor

windturbine

PV

belasting

transformatorbelasting

condensator

spoel

nulpuntstransformator

accu



Schakelaars en beveiligingen

Elke tak en element kan voorzien worden van schakelaars en beveiligingen. De schakelstanden moeten echter in het formulier van de tak of element worden geopend of gesloten.

De representatie van een vermogenschakelaar, geopende schakelaar en beveiligingsindicator kan in de Opties worden ingesteld bij Editor, Tekenen.

Mogelijke schakelaars en beveiligingen zijn:

lastschakelaar

smeltveiligheid

vermogenschakelaar

kortsluitverklikker

meetveld



Symbolen

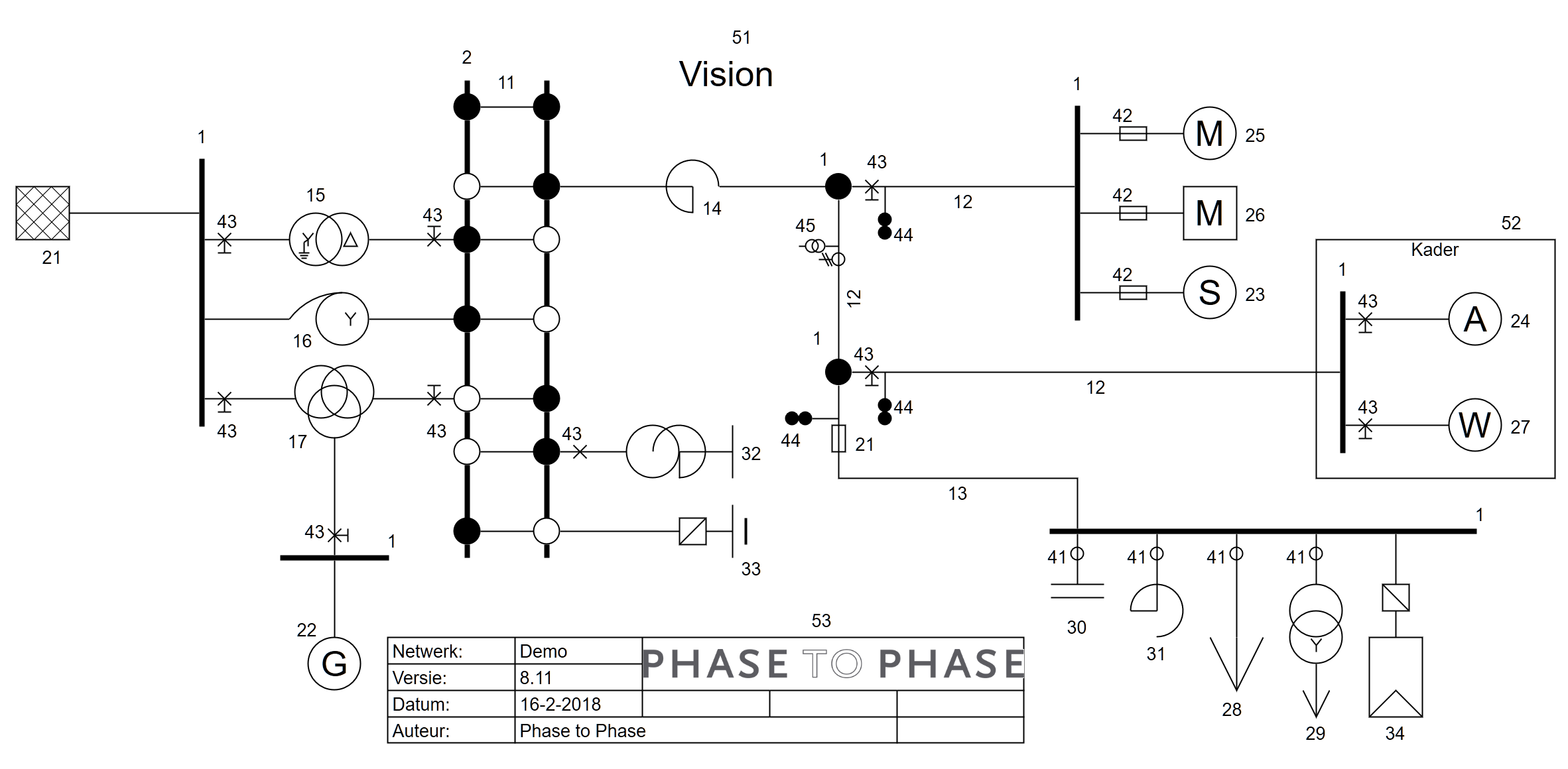

De volgende symbolen worden voor de componenten toegepast.



Netwerk componenten

1knooppunt
2railsysteem
11link
12kabel
13verbinding
14smoorspoel
15transformator
16speciale transformator
17driewikkelingstransformator
21netvoeding
22synchrone generator (G)
23synchrone motor (S)
24asynchrone generator (A)
25asynchrone motor (M)
26meerdere asynchrone motoren (M)
27windturbine (W)
28belasting
29transformatorbelasting
30condensator
31spoel
32nulpuntstransformator
33accu
34PV
41lastschakelaar
42smeltveiligheid
43vermogenschakelaar met of zonder beveiliging
44kortsluitverklikker
45meetveld
51tekst
52kader
53legenda
