De mutuele koppeling is een maat voor de elektromagnetische koppeling van parallel lopende bovengrondse lijnen. Door deze koppeling treedt een onderlinge beïnvloeding op. Deze beïnvloeding treedt op indien beide circuits ongelijke asymmetrische stromen voeren. Dit is met name merkbaar bij fase-aardfouten in één van de parallelle circuits. Om die reden is de mutuele koppeling gemodelleerd als impedantie in het homopolaire circuit.
Mutuele koppelingen zijn alleen gemodelleerd voor verbindingen.
Mutuele koppelingen hebben invloed op de homopolaire component en zijn gemodelleerd voor de asymmetrische kortsluitberekeningen: Storing sequentieel en IEC 60909.
Meerdere verbindingen die onderling gekoppeld zijn, vormen een mutuele groep. Een mutuele groep kan maximaal bestaan uit 10 mutuele koppelingen. Het aantal mutuele groepen is niet beperkt.

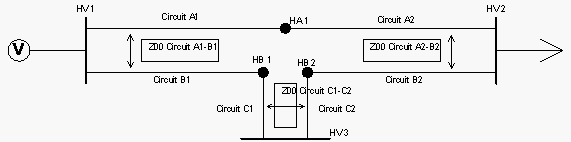

Een mutuele koppeling geldt voor de gehele lengte van de parallelle verbindingen tussen de van- en naarknooppunten. Indien een afgetakte parallelle verbinding wordt ingelust, moeten hulpknooppunten op de plaats van het inlussen worden gemaakt.
Nieuw
Een nieuwe mutuele koppeling wordt gedefinieerd door de twee betreffende verbindingen te selecteren en in het menu te kiezen Invoegen | Takken | Mutuele koppeling.
Altijd moet gelet worden op de juiste richting van beide mutueel gekoppelde verbindingen. Indien beide verbindingen niet dezelfde richting hebben, is het effect gelijk aan dat van een negatieve mutuele impedantie.
Selecteren
Mutuele koppelingen zijn niet zichtbaar in het netwerkschema. Met behulp van een speciale selecteeractie kunnen de verbindingen zichtbaar gemaakt worden: Start | Selecteren | Speciaal | Mutuele verbinding.
Wijzigen
Een bestaande mutuele koppeling kan gewijzigd worden door de twee betreffende verbindingen te selecteren en in het menu te kiezen: Start | Bewerken | Mutuele koppeling of met de toetscombinatie: Ctrl-Alt-M.
Verwijderen
Een bestaande mutuele koppeling kan verwijderd worden door de twee betreffende verbindingen te selecteren en in het menu te kiezen: Start | Bewerken | Verwijderen | Mutuele koppeling.
Parameters
Parameter |
Default |
Eenheid |
Omschrijving |
R00 |
0 |
Ohm |
Homopolaire weerstand van de mutuele koppeling |
X00 |
0 |
Ohm |
Homopolaire reactantie van de mutuele koppeling |
Modellering

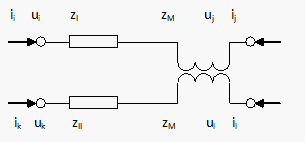

Het basismodel van twee parallelle verbindingen, die onderling gekoppeld zijn via een impedantie ZM , is schematisch afgebeeld:
In het geval van twee verbindingen met een mutuele koppeling komt er een impedantie in de takimpedantiematrix bij. Onderstaande vergelijkingen in het homopolaire systeem hebben betrekking op twee verbindingen tussen respectievelijk knooppunten i en j en k en l met impedanties ZI en ZII en mutuele koppeling ZM :
uij = ZI ⋅ iij + ZM ⋅ ikl
ukl = ZII ⋅ ikl + ZM ⋅ iij

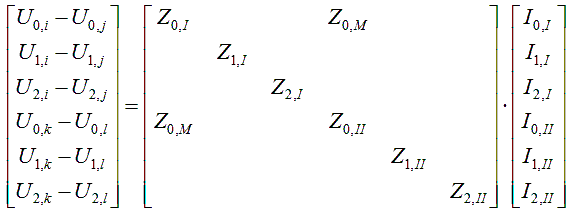

In praktijk worden de mutuele koppelingen alleen in het homopolaire circuit gemodelleerd, waardoor de vergelijking voor twee circuits volgens de symmetrische componentenmethode overgaat in:
