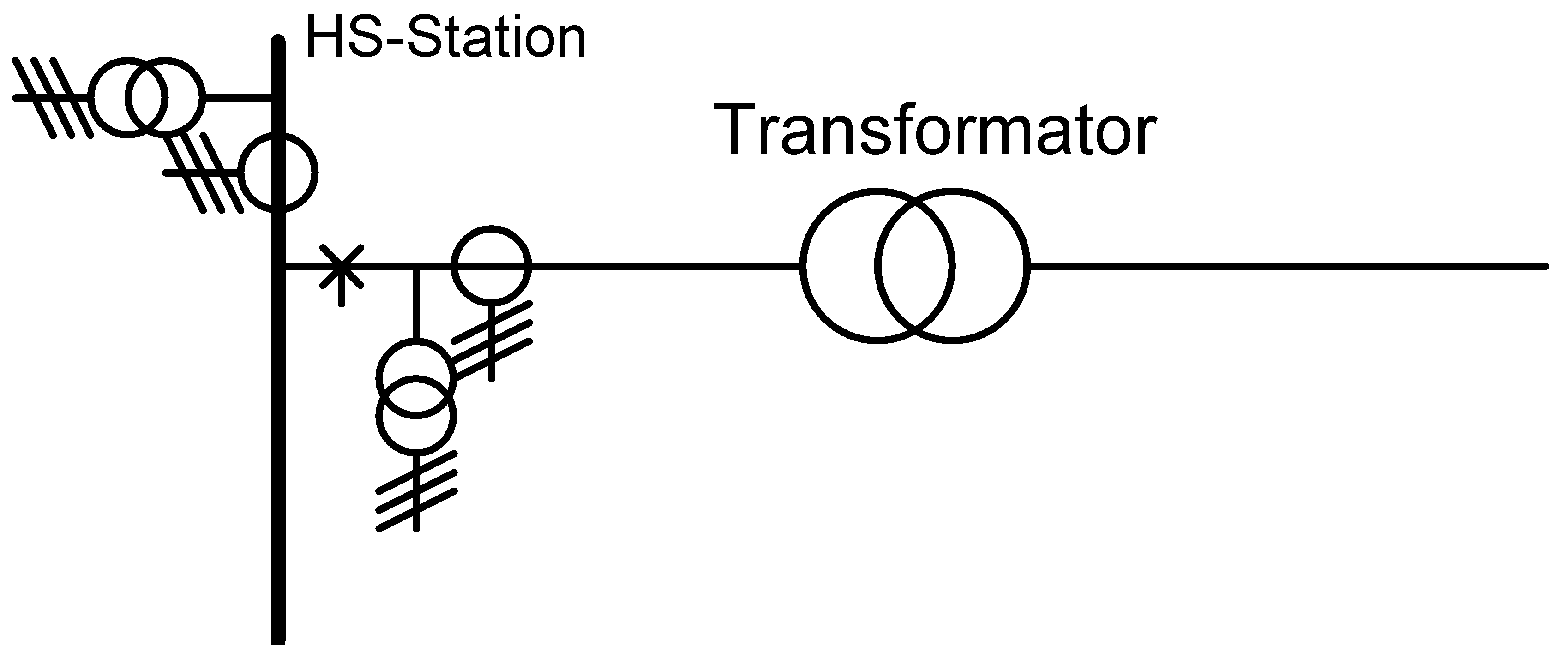

De aanwezigheid van een, twee of drie stroommeettransformator(en) en een spanningmeettransformator kan worden opgegeven. Een meetveld kan geplaatst worden aan een knooppunt of in een veld aan weerszijden van een tak of aan een element.
Selecteer om een meetveld toe te voegen een knooppunt of een tak of element en het bijbehorende knooppunt of een transformatorbelasting en kies Invoegen | Schakelaars en beveiligingen | Meetveld.
De te registreren eigenschappen zijn:
•functie
•type
•klasse
•overzetverhouding
•vermogen (VA)
•Inom: nominale stroom van de stroommeettransformator (A).
•Ik,dynamisch: dynamische kortsluitstroom
•Ik,thermisch en tthermisch: thermische kortsluitstroom en bijbehorende tijdsduur
De nominale stroom van de stroommeettransformator wordt gebruikt in de loadflowberekening en in de storingsanalyse.
De Ik,dynamisch wordt getest bij de kortsluitstroomberekening volgens IEC (60)909.
Met de Ik,thermisch en tthermisch wordt de tmax berekend bij de kortsluitstroomberekening volgens IEC (60)909.
Metingen
Een lijst van datums met bijbehorende meetwaarden kan ingevoerd worden. Als de waarde eindigt op 'A', 'kW', 'MW', 'kVA' of 'MVA' wordt een datum-stroom-grafiek of datum-vermogen-grafiek getoond. Hiertussen kan gewisseld worden met het knopje .... Alleen de laatste twee jaar aan metingen worden weergegeven.
De grafiek kan door middel van twee knopjes als staafgrafiek of als lijngrafiek getoond worden. Een puntgrafiek i.p.v. een lijngrafiek als een tijdsinterval groter is dan twee keer het gemiddelde tijdsinterval.
Geslecteerde metingen kunnen worden verwijderd met Verwijderen. Selecteer meerdere metingen met Shft+cursortoetsen.
Alle metingen kunnen als tekst naar het klembord worden gekopieerd met Kopiëren.
Metingenbestanden
Een lijst van Excel-metingenbestanden kan ingevoerd worden. Dit is voorlopig alleen informatief.
Bij het veld Kolom(men) kunnen een of meer kolommen opgegeven worden die de meetwaarden bevatten. Dit kan op twee manieren:
•Door de kolomletter(s) in te vullen, bijv. A, B, C, enz.
•Door de tekst in te vullen die in de cel van de eerste rij van de betreffende kolom staat, bijv. Igemeten.
Als deze kolom uitsluitend op een bepaald werkblad van toepassing is, kan de naam van dat werkblad voor de kolom gezet worden, met daartussen een uitroepteken (conform Excel) dus bijvoorbeeld: Mijnblad!G of Ditblad!Stroom.
Meerdere kolommen kunnen achter elkaar opgegeven worden, gescheiden door een puntkomma.
Het werkblad wordt geacht een datum-tijd-kolom of een datum-kolom en een tijd-kolom te bevatten. Deze worden automatisch gedetecteerd door naar "datum" en "tijd" in de eerste twee rijen te zoeken. Als dit niet succesvol is, wordt de eerste kolom geacht de datum-tijd-kolom te zijn.
Met de knop Grafiek worden lijn- en/of puntseries van alle metingenbestanden met kolommen getoond.
Met de knop Grafiek en profieltype worden ook niet-genormaliseerde profieltypen gegenereerd, die, na normalisatie, eventueel in het objecttypenbestand kunnen worden opgenomen.
Als een loadflow met profielen is uitgevoerd, wordt het resultaat hiervan ook als een serie in de grafiek getoond, mits de metingenbestanden een grootheid laten zien die ook als loadflowresultaat beschikbaar is.
Eén gekopieerd meetveld kan in meerdere velden tegelijk geplakt worden. Selecteer hiertoe de betreffende velden (een veld is gedefinieerd door een knooppunt plus een aangesloten tak of element) of transformatorbelastingen en kies Start | Klembord | Plakken speciaal.
Het symbool van het meetveld kan worden omgeklapt naar de andere kant van de tak of het knooppunt, door deze met de muis te verslepen. Het symbool kan verschoven worden langs een knooppunt.
