Schematische kaders in het Vision bestand kunnen een geografische presentatie bevatten. Hiermee kunnen vlakken op de kaart weergegeven worden. De geografische gegevens van de kaders dienen in de netwerkfile aanwezig te zijn.
Het is ook mogelijk om een reeds aanwezig kaders uit de netwerkfile als rechthoek te plaatsen op de kaart en deze vervolgens grafisch vorm te geven.
Dit gaat als volgt:
•zet de Grid navigator in de edit mode via Start | Edit mode
•klik met de rechter muisknop op de plaats waar het kader als vlak geplaatst moet worden
•kies Plaats kader
•selecteer het te plaatsen kader uit de lijst

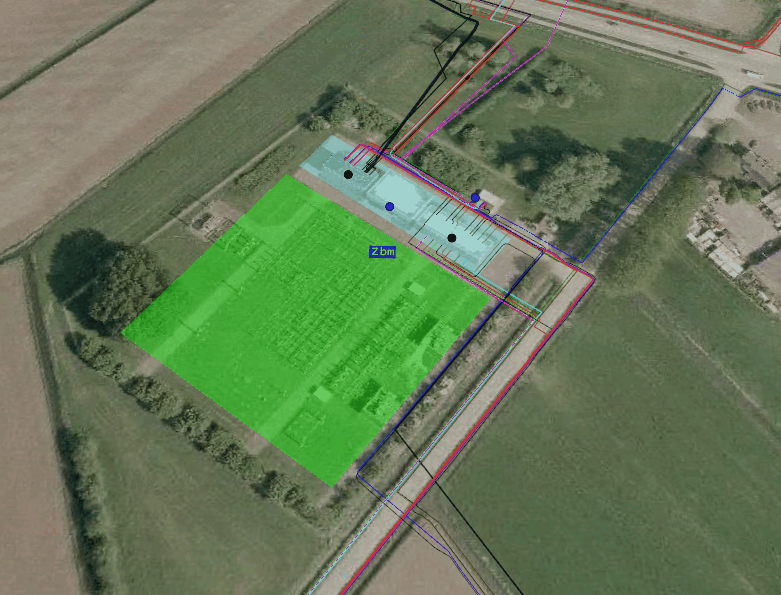

•op de kaart wordt een standaard rechthoekig vlak met opgegeven vulkleur geplaatst
•selecteer deze rechthoek (door op de rand te klikken). De hoekpunten worden nu weergegeven; versleep deze hoekpunten om het vlak vorm te geven
•met Alt+linker muisknop op de rand van het vlak wordt een hoepunt toegevoegd. Met Alt+Shift+linker muisknop wordt een hoekpunt verwijderd. (vergelijk Bewerken tracé)
Let op: de gewijzigde informatie m.b.t. het plaatsen van kaders en vormgeven van het vlak wordt opgeslagen in de onderhavige netwerkfile. Hierover zal een melding worden gegeven bij het sluiten van het netwerk.
