Geografische coördinaten van knooppunten, kabels (en moffen), verbindingen kunnen worden geïmporteerd vanuit Excel. Deze functionaliteit is ondergebracht in Vision met: Extra | Importeren.
Het importeren vindt plaats vanuit een Excel-bestand, waarvan de werkbladen een vaste naam hebben. De te importeren gegevens zijn op deze werkbladen gegroepeerd:
•knooppunten
•kabels (en moffen)
•verbindingen
Elk werkblad bestaat uit een header-rij en gegevens-rijen. De eerste rij is altijd de header-rij, die de te wijzigen parameters definieert. De gegevens-rijen volgen vanaf de tweede rij. Lege rijen mogen voorkomen maar de importfunctie stopt na vijf lege rijen.
Voor alle objecten zijn zoek-items gedefinieerd, die de objecten identificeren. Deze zoek-items worden voorafgegaan door een $-teken. Van de te wijzigen objecten moeten één, twee of drie identificerende waarden overeenkomen. Als een object niet gevonden wordt of als een object meer dan één maal gevonden wordt, wordt een melding gegenereerd.
VOORBEELD

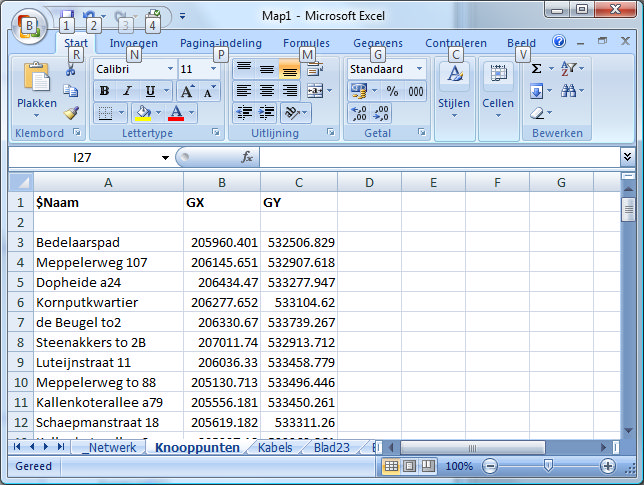

Knooppunten
De coördinaten van knooppunten worden opgegeven in GX,GY-paren (Rijksdriehoek).
Header |
Parameter |
Omschrijving |
$Naam |
Naam |
Naam van het knooppunt |
$Korte Naam |
Korte naam |
Korte naam van het knooppunt |
$ID |
ID |
Identificatie |
GX |
X |
Geografische X-coördinaat |
GY |
Y |
Geografische Y-coördinaat |
Kabels

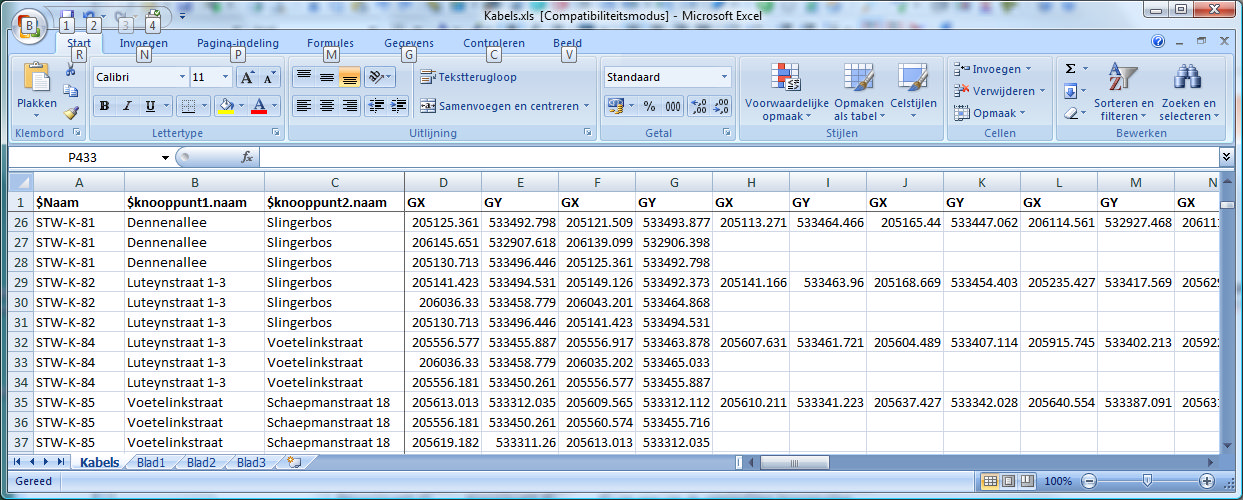

Bij kabels (en verbindingen) worden de tussenpunten van het tracé opgegeven in GX,GY-paren (Rijksdriehoek). Tussen 2 tussenpunten wordt door Grid navigator een lijnstuk getekend. Een record uit het importbestand van kabels (of verbindingen) moet daarom minimaal bestaan uit 2 GX,GY-paren. Een tracé van een kabel (of verbinding) kan over meerdere records worden opgegeven, zie voorbeeld.
Ook kunnen er moffen worden geïmporteerd.
Header |
Parameter |
Omschrijving |
$Naam |
Naam |
Naam van de kabel |
$ID |
ID |
ID van de kabel |
$Knooppunt1.Naam |
Knooppunt1.Naam |
Naam van het 'van'-knooppunt |
$Knooppunt1.ID |
Knooppunt1.ID |
ID van het 'van'-knooppunt |
$Knooppunt2.Naam |
Knooppunt2.Naam |
Naam van het 'naar'-knooppunt |
$Knooppunt2.ID |
Knooppunt2.ID |
ID van het 'naar'-knooppunt |
$KnooppuntX.Naam |
KnooppuntX.Naam |
Naam van een van de aangesloten knooppunten |
$KnooppuntX.ID |
KnooppuntX.ID |
ID van een van de aangesloten knooppunten |
$KnooppuntY.Naam |
KnooppuntY.Naam |
Naam van een van de aangesloten knooppunten |
$KnooppuntY.ID |
KnooppuntY.ID |
ID van een van de aangesloten knooppunten |
Mof.GX |
X |
Geografische X-coordinaat van een mof |
Mof.GY |
Y |
Geografische Y-coordinaat van een mof |
Mof.Omschrijving |
Omschrijving |
Omschrijving van een mof |
GX |
GX |
Geografische X-coordinaat van een hoekpunt in een kabel |
GY |
GY |
Geografische Y-coordinaat van een hoekpunt in een kabel |
