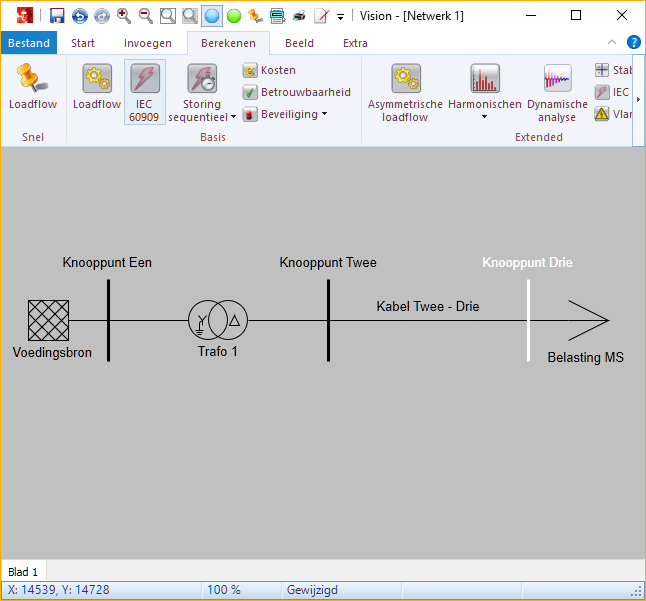

In dit voorbeeld wordt volgens IEC 60909 de kortsluitstroom uitgerekend voor een kortsluiting op Knooppunt Drie. Selecteer hiertoe alleen Knooppunt Drie. Kies vervolgens in het hoofdmenu: Berekenen | Basis | IEC 60909.

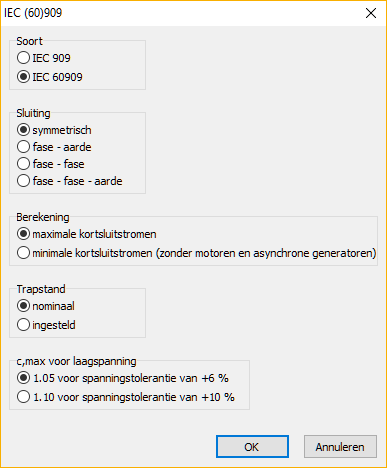

Er verschijnt een formulier voor nadere specificatie van de instellingen van de kortsluitberekening.

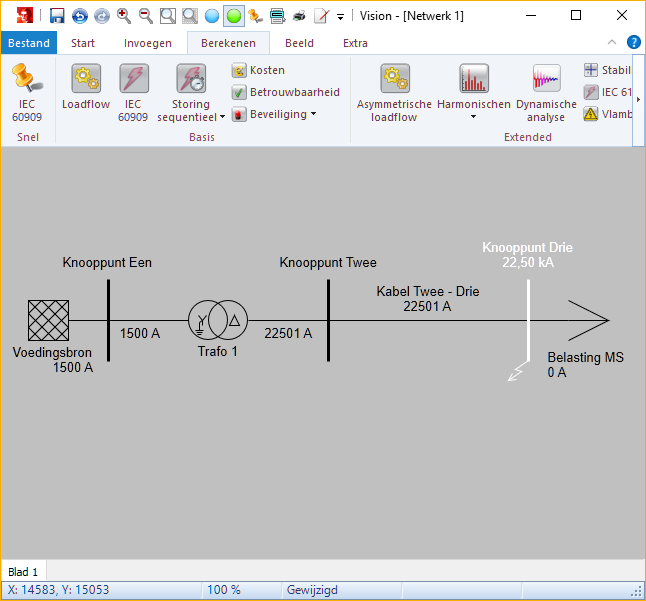

Na verlaten van dit formulier met OK wordt de kortsluitstroomberekening uitgevoerd. Onderstaande afbeelding toont het resultaat.

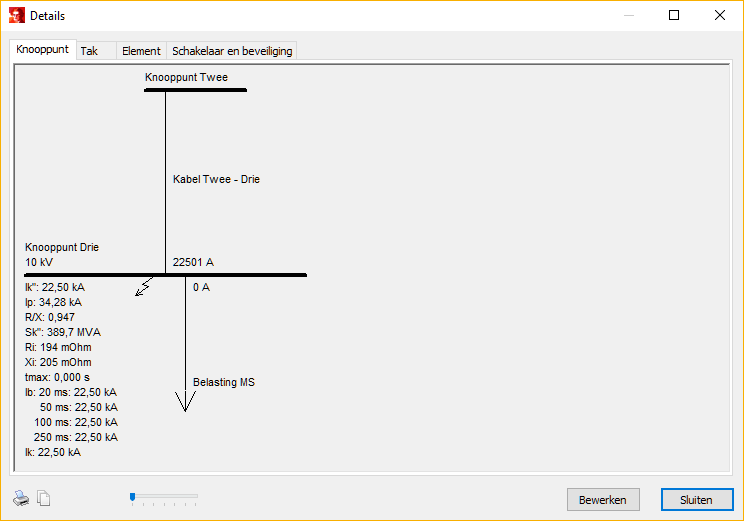

De kortsluitstroom voor een symmetrische kortsluiting op Knooppunt Drie is 22,50 kA. Nadere informatie wordt getoond door met de rechtermuisknop op het Knooppunt Drie te klikken.
Deze “Getting Started” is een hele summiere inleiding tot het gebruik van Vision, maar vanaf dit punt is de gebruiker klaar voor ontdekking van alle functies van Vision.
