Een windturbine is een element dat vermogen levert op basis van windsnelheid.
Het vermogen van de windturbine

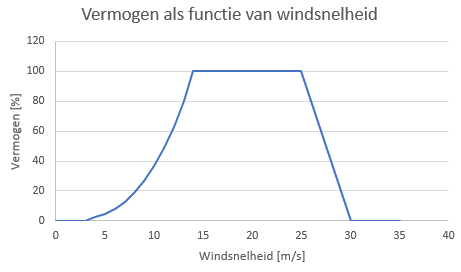

Het door de windturbine geleverde elektrische vermogen is een functie van de windsnelheid.
Bij een windsnelheid tussen cut-in en nominaal, is het vermogen een derdemachtsfunctie van de windsnelheid.
Bij een windsnelheid tussen nominaal en cutting-out, is het vermogen het nominale vermogen.
Bij een windsnelheid tussen cutting-out en cutted-out, neemt het vermogen bij stijgende snelheid af van nominaal naar nul.
De windsnelheid wordt op een hoogte van 10 meter gegeven.
De windsnelheid ter hoogte van de ashoogte wordt berekend volgens: vas := v10 * (ashoogte/10)0,143 .
Parameters
Algemeen
Parameter |
Default |
Eenheid |
Omschrijving |
Naam |
|
|
Naam van de windturbine |
Aantal |
1 |
|
Aantal windturbines |
Ashoogte |
30 |
m |
Ashoogte |
Windsnelheid |
14 |
m/s |
Actuele windsnelheid op 10 meter hoogte |
Pref |
0 |
MW |
Actuele vermogen per windturbine |
Profiel |
Default |
|
Naam van het profiel voor de windsnelheid of vermogen |
Windturbine
Parameter |
Default |
Eenheid |
Omschrijving |
Type |
|
|
Type van de windturbine |
Unom |
|
kV |
Nominale spanning |
Snom |
0 |
MVA |
Nominaal vermogen per windturbine |
Ik/Inom |
1 |
|
Verhouding tussen kortsluitstroom en nominale stroom |
R/X |
0,1 |
|
R/X-verhouding tijdens kortsluiting |
Cut-in windsnelheid |
3 |
m/s |
Windsnelheid waarboven windmolen levert |
Nominale windsnelheid |
14 |
m/s |
Windsnelheid waarbij windmolen nominaal vermogen levert |
Cutting-out windsnelheid |
25 |
m/s |
Windsnelheid waarboven het leveringsvermogen begint af te nemen |
Cutted-out windsnelheid |
30 |
m/s |
Windsnelheid waarboven windmolen niet meer levert |
Regelingen
Parameter |
Default |
Eenheid |
Omschrijving |
Q-regeling |
vaste cos |
|
Soort blindvermogensregeling |
Cos phi |
1 |
|
Vaste cosinus phi |
U |
|
pu |
Input van de Q(U)-functie of P(U)-functie |
I |
|
pu |
Input van de P(I)-functie, richtingsgevoelig |
f |
|
Hz |
Input van de P(f)-functie |
P |
|
pu |
Input van de Q(P)-functie of output van de P(U)- of P(I)-functie |
Q |
|
pu |
Output van de Q(U)-functie of Q(P)-functie |
Als geen P, dan geen Q |
niet |
|
Geen Q als P<1 % |
P(U)-regeling |
|
|
P(U)-regeling aanwezig |
P(I)-regeling |
|
|
P(I)-regeling aanwezig |
P(f)-regeling |
|
|
P(f)-regeling aanwezig |
Meetveld |
|
|
Meetveld waar de stroom gemeten wordt (maximaal 3 stuks; de beperkendste prevaleert) |
Betrouwbaarheid
Parameter |
Default |
Eenheid |
Omschrijving |
Faalfrequentie |
0 |
per jaar |
Gemiddeld aantal malen per jaar dat de windturbine faalt |
Reparatieduur |
0 |
minuten |
Gemiddelde duur reparatie of vervanging |
Onderhoudsfrequentie |
0 |
per jaar |
Gemiddeld aantal malen per jaar dat de windturbine in onderhoud is |
Onderhoudsduur |
0 |
minuten |
Gemiddelde duur van het onderhoud |
Onderhoudsafbreekduur |
0 |
minuten |
Gemiddelde duur afbreken onderhoud in geval van een calamiteit |
Niet-preferent |
onwaar |
|
Wordt uitgeschakeld tijdens omschakelen in de storingsanalyse |
Modellering
Kortsluitberekeningen
De windturbine draagt bij aan de kortsluitstroom.
Harmonischen
De windmolen is met zijn machine-impedanties gemodelleerd in het netwerk. Er is nog geen rekening gehouden met de harmonische stroominjecties van de converters.
