Tijdens een spanningsdip wordt de resterende dipspanning uitgerekend en gepresenteerd. Een grote dip resulteert dus in een lage dipspanning.
De resultaten van de spanningsdipanalyseberekening kunnen op drie manieren worden bekeken:
•in het knooppunt detail-scherm: maximale dip en maximale dipduur
•uitgebreide detailinformatie per knooppunt: tabel met dipfrequenties, geclassificeerd in 9 dipcategoriën en 9 tijdsduurcategoriën
•grafisch per knooppunt: bollendiagram met dipfrequenties, geclassificeerd in 9 dipcategoriën en 9 tijdsduurcategoriën
Uitgebreide detailinformatie

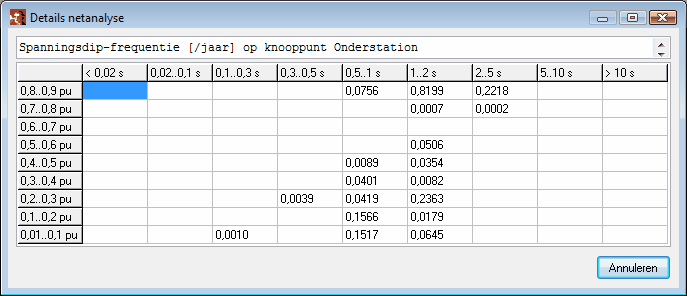

Onderstaande tabel geeft een voorbeeld van het resultaat van de frequenties van de spanningsdips voor knooppunt "Onderstation", geclassificeerd in 9 dipcategoriën en 9 tijdsduurcategoriën.
Grafische resultaten

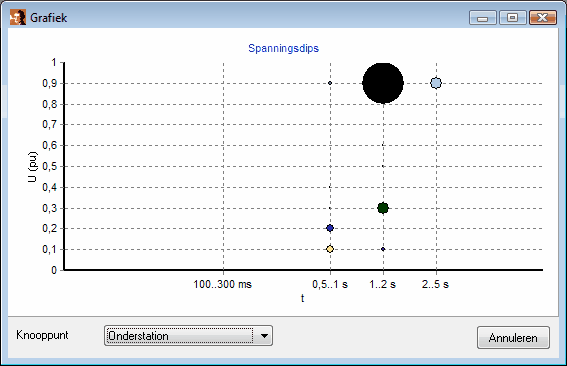

Onderstaande grafiek geeft een voorbeeld van het resultaat van de frequenties van de spanningsdips voor knooppunt "Onderstation", geclassificeerd in 9 dipcategoriën en 9 tijdsduurcategoriën. De grootte van de cirkel is evenredig met de frequentie. De dips rechtsonder in de grafiek vereisen de meeste aandacht.
