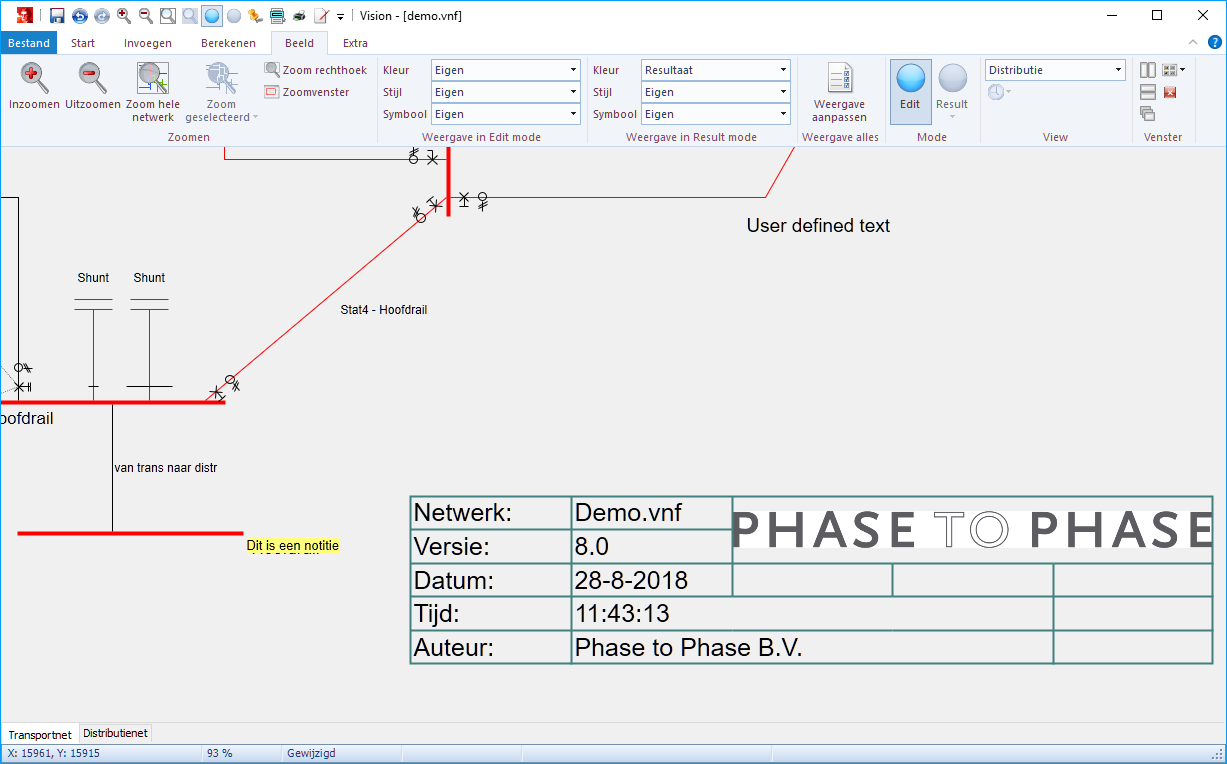

Een legenda kan in het schema worden opgenomen voor informatie over het ontwerp, de opdrachtgever, revisie en logo's. De legenda bestaat uit een vrij te definiëren raster van een aantal rijen en kolommen. In een cel kan een tekst of afbeelding (bitmap) worden weergegeven. Cellen kunnen eventueel samengevoegd worden.
Parameters
Algemeen
Parameter |
Default |
Eenheid |
Omschrijving |
Aantal rijen |
5 |
|
Aantal rijen van de legenda (1..9) |
Aantal kolommen |
5 |
|
Aantal kolommen van de legenda (1..9) |
Samenvoeging
Geeft aan welke cellen moeten worden samengevoegd. Hierbij geldt de conventie zoals bij Excel, waarbij de reeks wordt weergegeven met de cel linksboven en de cel rechtsonder, met een dubbele punt ertussen. In onderstaand voorbeeld is de samenvoeging voor drie groepen van cellen gedefinieerd als:
C1:E2
B4:D4
C5:D5
Cel
De inhoud van een cel kan worden gespecificeerd door eerst de cel te kiezen uit de overzichtstabel en vervolgens de tekst te typen in het vrije tekstveld. De tekstgrootte kan aangepast worden.
In de cel kan een aantal systeemvariabelen worden afgedrukt, zoals de bestandsnaam en de datum/tijd. De methode is vergelijkbaar met het afdrukken van macro-resultaten in een tekst. De beschikbare systeemvariabelen zijn opgesomd in de Macro-standaardobjecten. Voorbeelden:
text(Network.FilePath, Network.FileName)
text(System.Date)
text(System.Time)
Naast tekst kan ook een afbeelding in een cel worden weergegeven. In de cel staat dan een verwijzing naar de afbeelding als bitmap-file, png-file, jpg-file of jpeg-file. Dit kan ook een url zijn.
In het geval van samengevoegde cellen wordt alleen de inhoud van de eerste cel gepresenteerd in de legenda.
