Gebruikersinterface > Bewerken van objecten

Met deze functie kunnen gegevens van objecten aangepast worden aan waarden uit een te importeren Excel-bestand.

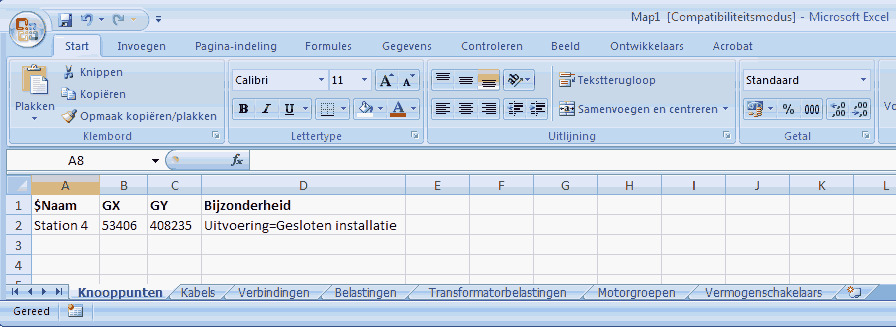

Het importeren vindt plaats vanuit een Excel-bestand, waarvan de werkbladen een vaste naam hebben. Onderstaand de te importeren objectsoorten. De naam van het werkblad is gelijk hieraan of de enkelvoudige variant of de engelstalige enkelvoudige of meervoudige variant:

•knooppunten

•kabels

•verbindingen

•smoorspoelen

•transformatoren

•<meervoudsnaam van een elementsoort> (alle elementensoorten zijn beschikbaar)

•vermogenschakelaars

•lastschakelaars

•smeltveiligheden

•meetvelden

•profielen

•kaders

•varianten

•scenario's

Elk werkblad bestaat uit een header-rij en gegevens-rijen. De eerste rij is altijd de header-rij, die de zoekparameters en de te wijzigen parameters definieert. De gegevens-rijen volgen vanaf de tweede rij. Lege rijen mogen voorkomen maar de importfunctie stopt na vijf lege rijen.

Voor alle objecten zijn zoek-items gedefinieerd, die de objecten identificeren. Deze zoek-items worden voorafgegaan door een $-teken. Van de te wijzigen objecten moeten één, twee, drie of vier identificerende waarden overeenkomen. Als een object niet gevonden wordt of als een object meer dan één maal gevonden wordt, wordt een melding gegenereerd.

Naast de zoek-items zijn verander-items gedefinieerd voor alle wijzigbare parameters.

Van bestaande objecten kunnen de bijzonderheden worden geïmporteerd.

Een bijzonderheid kan worden verwijderd door op te nemen: <kenmerk>=.

Knooppunten

Header	Parameter	Omschrijving
Zoek-items
$Naam	Naam	Naam van het knooppunt
$Korte Naam	Korte naam	Korte naam van het knooppunt
$ID	ID	Identificatie
$Nummer	Nummer	Interne nummer van het knooppunt
Verander-items
Naam	Naam	Naam
Korte Naam	Korte naam	Korte naam
ID	ID	Identificatie
Gelijktijdigheid	Gelijktijdigheid	Gelijktijdigheidsfactor
Railtype	Railtypenaam	Naam van het railtype
GX	X	Geografische X-coördinaat
GY	Y	Geografische Y-coördinaat
Faalfrequentie	Faalfrequentie	Faalfrequentie
Bijzonderheid	Bijzonderheid	Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde>
Bijzonderheid+	Bijzonderheid	Toevoegen van een bijzonderheid
^<Kenmerk>	Bijzonderheid	Waarde van de te zetten/overschrijven bijzonderheid
^<Kenmerk>+	Bijzonderheid	Waarde van de altijd toe te voegen bijzonderheid
Revisiedatum	Revisiedatum	Revisiedatum
Notitie	Notitie	Notitie
Functie	Functie	Functie
Icoon.Tekst	Icoon.Tekst	Tekst van het icoon
Icoon.Tekstkleur	Icoon.Tekstkleur	Kleur van de tekst van het icoon (BGR)
Icoon.Kleur	Icoon.Kleur	Achtergrondkleur van het icoon (BGR)
Icoon.Vorm	Icoon.Vorm	Vorm van het icoon (0=cirkel, 1=ellips, 2=vierkant, 3=rechthoek)
Icoon.Grootte	Icoon.Grootte	Grootte van het icoon

Kabels

Bij het importeren van kabeldelen worden de reeds bestaande kabeldelen eerst verwijderd.

Header	Parameter	Omschrijving
Zoek-items
$Naam	Naam	Naam van de kabel
$ID	ID	ID van de kabel
$Nummer	Nummer	Nummer van de kabel
$Knooppunt1.Naam	Knooppunt1.Naam	Naam van het 'van'-knooppunt
$Knooppunt1.ID	Knooppunt1.ID	ID van het 'van'-knooppunt
$Knooppunt2.Naam	Knooppunt2.Naam	Naam van het 'naar'-knooppunt
$Knooppunt2.ID	Knooppunt2.ID	ID van het 'naar'-knooppunt
$KnooppuntX.Naam	KnooppuntX.Naam	Naam van een van de aangesloten knooppunten
$KnooppuntX.ID	KnooppuntX.ID	ID van een van de aangesloten knooppunten
$KnooppuntY.Naam	KnooppuntY.Naam	Naam van een van de aangesloten knooppunten
$KnooppuntY.ID	KnooppuntY.ID	ID van een van de aangesloten knooppunten
Verander-items
Naam	Naam	Naam
ID	ID	ID
Schakelstand1	Schakelaarstand1	Schakelaarstand nabij het van-knoopunt; 1 (in) of 0 (uit)
Schakelstand2	Schakelaarstand2	Schakelaarstand nabij het naar-knoopunt; 1 (in) of 0 (uit)
Type	Type	Type van het kabeldeel (uitsluitend samen met lengte)
Lengte	Lengte	Lengte van het kabeldeel (uitsluitend samen met type)
Faalfrequentie	Faalfrequentie
Reparatieduur	Reparatieduur
Onderhoudsfrequentie	Onderhoudsfrequentie
Onderhoudsduur	Onderhoudsduur
Onderhoudsafbreekduur	Onderhoudsafbreekduur
Moffaalfrequentie	Moffaalfrequentie	Standaardmoffaalfrequentie
Mof.GX	X	Geografische X-coordinaat van een mof
Mof.GY	Y	Geografische Y-coordinaat van een mof
Mof.Type	Type	Type van een mof
Mof.Jaar	Jaar	Jaar van aanleg van een mof
GX	GX	Geografische X-coordinaat van een hoekpunt in een kabel
GY	GY	Geografische Y-coordinaat van een hoekpunt in een kabel
Bijzonderheid	Bijzonderheid	Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde>
Bijzonderheid+	Bijzonderheid	Toevoegen van een bijzonderheid
Revisie	Revisie	Revisiedatum
Notitie	Notitie

Verbindingen

Header	Parameter	Omschrijving
Zoek-items
$Naam	Naam	Naam van de verbinding
$Knooppunt1.Naam	Knooppunt1.Naam	Naam van het 'van'-knooppunt
$Knooppunt1.ID	Knooppunt1.ID	ID van het 'van'-knooppunt
$Knooppunt2.Naam	Knooppunt2.Naam	Naam van het 'naar'-knooppunt
$Knooppunt2.ID	Knooppunt2.ID	ID van het 'naar'-knooppunt
$KnooppuntX.Naam	KnooppuntX.Naam	Naam van een van de aangesloten knooppunten
$KnooppuntX.ID	KnooppuntX.ID	ID van een van de aangesloten knooppunten
$KnooppuntY.Naam	KnooppuntY.Naam	Naam van een van de aangesloten knooppunten
$KnooppuntY.ID	KnooppuntY.ID	ID van een van de aangesloten knooppunten
Verander-items
Naam	Naam	Naam
Revisiedatum	Revisiedatum	Revisiedatum
Mof.GX
Mof.GY
Mof.Type
GX	GX	Geografische X-coordinaat van een hoekpunt in de verbinding
GY	GY	Geografische Y-coordinaat van een hoekpunt in de verbinding
Bijzonderheid	Bijzonderheid	Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde>
Bijzonderheid+	Bijzonderheid	Toevoegen van een bijzonderheid
Verander-items, indien de verbinding uit één verbindingdeel bestaat:
Omschrijving	Omschrijving	Omschrijving
R	R	Totale bedrijfsweerstand
X	X	Totale reactantie
C	C	Totale capaciteit
R0	R0	Totale homopolaire weerstand
X0	X0	Totale homopolaire reactantie
C0	C0	Totale homopolaire capaciteit
Inom1	Inom1	Nominale stroom
Inom2	Inom2	Nominale stroom
Inom3	Inom3	Nominale stroom
Ik (1s)	Ik,1s	Toelaatbare kortsluitstroom gedurende 1 seconde
Lengte	Lengte	Lengte

Smoorspoelen en transformatoren

Header	Parameter	Omschrijving
Zoek-items
$Naam	Naam	Naam
$ID	ID	ID
$Knooppunt1.Naam	Knooppunt1.Naam	Naam van het 'van'-knooppunt
$Knooppunt1.ID	Knooppunt1.ID	ID van het 'van'-knooppunt
$Knooppunt2.Naam	Knooppunt2.Naam	Naam van het 'naar'-knooppunt
$Knooppunt2.ID	Knooppunt2.ID	ID van het 'naar'-knooppunt
$KnooppuntX.Naam	KnooppuntX.Naam	Naam van een van de aangesloten knooppunten
$KnooppuntX.ID	KnooppuntX.ID	ID van een van de aangesloten knooppunten
$KnooppuntY.Naam	KnooppuntY.Naam	Naam van een van de aangesloten knooppunten
$KnooppuntY.ID	KnooppuntY.ID	ID van een van de aangesloten knooppunten
Verander-items
Naam	Naam	Naam
Type	Type	Typenaam
Snom	Snom	Snom (alleen transformatoren)
Usoort	Soort	Soort spanningsregeling (0=compoundering; 1=belastingafhankelijk)
Uset	Uset	Uset
Uband	Uband	Uband
Rc	Rc	Rc
Xc	Xc	Xc
Terugc	Ook bij teruglevering	Compoundering ook bij teruglevering
P<<	P<<
U<<	U<<
P<	P<
U<	U<
P>	P>
U>	U>
P>>	P>>
U>>	U>>
Revisiedatum	Revisiedatum	Revisiedatum
Bijzonderheid	Bijzonderheid	Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde>
Bijzonderheid+	Bijzonderheid	Toevoegen van een bijzonderheid

Elementen (algemeen)

Header	Parameter	Omschrijving
Zoek-items
$Naam	Naam	Naam
$ID	ID	ID
$Subnummer	Subnummer	Subnummer
$Knooppunt.Naam	Knooppuntnaam	Naam van het knooppunt
$Knooppunt.ID	KnooppuntID	Identificatie van het knooppunt
$Knooppunt.Nummer	Knooppuntnummer	Interne nummer van het knooppunt
Zoek-of-nieuw-items
$Naam+	Naam	Naam van het element; het element wordt toegevoegd als het niet bestaat
Verander-items
Naam	Naam	Naam
Naam+	Naam	Naam; het element wordt sowieso toegevoegd
Schakelstand	Schakelaarstand	1 (in) of 0 (uit)
Profiel	Profiel	Naam van het profiel
Bijzonderheid	Bijzonderheid	Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde>
Bijzonderheid+	Bijzonderheid	Toevoegen van een bijzonderheid
^<Kenmerk>	Bijzonderheid	Waarde van de te zetten/overschrijven bijzonderheid
^<Kenmerk>+	Bijzonderheid	Waarde van de altijd toe te voegen bijzonderheid
Revisiedatum	Revisiedatum	Revisiedatum

Netvoedingen (aanvullend op elementen)

Header	Parameter	Omschrijving
Verander-items
Uref	Uref	Ingestelde spanning
Sk"nom	Sk"nom	nominaal kortsluitvermogen (MVA)
Sk"min	Sk"min	minimaal kortsluitvermogen (MVA)
Sk"max	Sk"max	maximaal kortsluitvermogen (MVA)
Ik"nom	Ik"nom	nominale kortsluitstroom (kA)
Ik"min	Ik"min	minimale kortsluitstroom (kA)
Ik"max	Ik"max	maximale kortsluitstroom (kA)

Belastingen en transformatorbelastingen (aanvullend op elementen)

Header	Parameter	Omschrijving
Verander-items
P	P	Reëel vermogen (van de belasting)
Q	Q	Blindvermogen (van de belasting)
S	S	Schijnbaar vermogen (van de belasting)
I	I	Stroom (van de belasting)
Cos	Cos phi	Cos phi (van de belasting); moet in combinatie met S of I
Profiel	Profiel	Naam van het profiel (van de belasting)
Popw	Opwekking.P	Reëel vermogen van de opwekking; Q wordt 0
Qopw	Opwekking.Q	Blindvermogen van de opwekking
Opwekkingprofiel	Opwekking.Profiel	Naam van het profiel van de opwekking
Ppv	PV.Pnom	Vermogen van de PV
PVprofiel	PV.Profiel	Naam van het profiel van de PV
Type	Type	Typenaam van de transformator
Trapstand	Trapstand	Trapstand van de transformator
#Grootverbruikers	Aantal grootverbruikers	Aantal grootverbruikers
#Royaalverbruikers	Aantal royaalverbruikers	Aantal royaalverbruikers
#Kleinverbruikers	Aantal kleinverbruikers	Aantal kleinverbruikers

De vermogens zijn in MW, Mvar en MVA. De stroom is in A. De waarden voor de transformatorbelastingen zijn betrokken op de primaire zijde van de transformatoren.

In sommige gevallen worden per rij meer dan één belastingsobject gewijzigd. Bij specificatie van alleen de knooppuntnaam worden alle belastingen die op dat knooppunt zijn aangesloten, gewijzigd. Bij specificatie van alleen de Naam worden alle belastingen in het netwerk met die naam gewijzigd. Indien per rij niet precies één belastingsobject gewijzigd wordt, wordt een waarschuwing gegenereerd.

Bij het zetten van een naam of notitie kan door middel van een streepje in de cel de waarde leeg gemaakt worden.

Synchrone generatoren (aanvullend op elementen)

Header	Parameter	Omschrijving
Verander-items
Type	Type	Typenaam
Ppu	Ingesteld vermogen	Factor van Snom*Cosinus phi,nom
Pref	Ingesteld vermogen	Actueel vermogen
Snom	Nominaal vermogen	Nominaal vermogen van het generatortype

Synchrone motoren (aanvullend op elementen)

Header	Parameter	Omschrijving
Verander-items
Type	Type	Typenaam
Ppu	Ingesteld vermogen	Factor van Snom*Cosinus phi,nom
Pref	Ingesteld vermogen	Actueel vermogen
Snom	Nominaal vermogen	Nominaal vermogen van het motortype

Asynchrone generatoren (aanvullend op elementen)

Header	Parameter	Omschrijving
Verander-items
Type	Type	Typenaam
Ppu	Ingesteld vermogen	Factor van Pnom
Pref	Ingesteld vermogen	Actueel vermogen
Pnom	Nominaal vermogen	Nominaal vermogen van het generatortype

Asynchrone motoren (aanvullend op elementen)

Header	Parameter	Omschrijving
Verander-items
Type	Type	Typenaam
Ppu	Ingesteld vermogen	Factor van Pnom
Pref	Ingesteld vermogen	Actueel vermogen
Pnom	Nominaal vermogen	Nominaal vermogen van het motortype

PV's (aanvullend op elementen)

Header	Parameter	Omschrijving
Verander-items
Pnom+	Pnom	Vermogen van het volgende paneel
Pnom1	Pnom	Vermogen van het eerste paneel
Pnom2	Pnom	Vermogen van het tweede paneel
Pnom3	Pnom	Vermogen van het derde paneel

Vermogenschakelaars met beveiligingen

Header	Parameter	Omschrijving
Zoek-items
$Naam	Naam	Naam van vermogenschakelaar
$ID	ID	ID van de vermogenschakelaar (bijzonderheid met kenmerk "ID")
$In.Naam	In-naam	Naam van tak of element waar vermogenschakelaar in zit
$Knooppunt.Naam	Knooppuntnaam	Naam van aangesloten knooppunt
$Knooppunt.ID	KnooppuntID	ID van aangesloten knooppunt
Zoek-of-nieuw-items
$Naam+	Naam	Naam van de vermogenschakelaar; de vermogenschakelaar wordt toegevoegd als hij niet bestaat
Verander-items
Naam	Naam	Naam
Naam+	Naam	Naam; de vermogenschakelaar wordt sowieso toegevoegd
Bijzonderheid	Bijzonderheid	Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde>
Bijzonderheid+	Bijzonderheid	Toevoegen van een bijzonderheid
Afstandbediening	Afstandbediening
Verremelding	Verremelding
Notitie	Notitie
Type	Type	Type vermogenschakelaar
Korttype	Kort	Korte typenaam
Inom	Inom	Nominale stroom vermogenschakelaartype
Unom	Unom	Nominale spanning vermogenschakelaartype
Ik_breek		Breekstroom vermogenschakelaartype
Ik_thermisch		Maximale thermische kortsluitstroom
t_thermisch		Bijbehorende tijd
Schakeltijd		Eigentijd
Ip1.Aanwezig	Stroombeveiliging 1	Aanwezig
Ip1.Richting		Richtinggevoeligheid (-1, 0, 1)
Ip1.RCA		RCA
Ip1.Type		Type
Ip1.Short		Korte typenaam
Ip1.Inom		Nominale stroom
Ip1.Setting	Karakteristieksoort	1: vaste tijd 11-15: inverse (normal/very/extremely/long time/RI-inverse) 31-32: specifiek
Ip1.I>		I >
Ip1.t>		t >
Ip1.I>>		I >>
Ip1.t>>		t >>
Ip1.I>>>		I >>>
Ip1.t>>>		t >>>
Ip1.m		m-factor
Ip2.Aanwezig	Stroombeveiliging 2	Aanwezig
Ip2.Richting		Richtinggevoeligheid (-1, 0, 1)
Ip2.RCA		RCA
Ip2.Type		Type
Ip2.Short		Korte typenaam
Ip2.Inom		Nominale stroom
Ip2.Setting	Karakteristieksoort	1: vaste tijd 11-15: inverse (normal/very/extremely/long time/RI-inverse) 31-32: specifiek
Ip2.I>		I >
Ip2.t>		t >
Ip2.I>>		I >>
Ip2.t>>		t >>
Ip2.I>>>		I >>>
Ip2.t>>>		t >>>
Ip2.m		m-factor
Ep.Aanwezig	Aardfoutbeveiliging 1	Aanwezig
Ep.Richting		Richtinggevoeligheid (-1, 0, 1)
Ep.RCA		RCA
Ep.Type		Type
Ep.I>		I >
Ep.t>		t >
Ep.I>>		I >>
Ep.t>>		t >>
Ep.I>>>		I >>>
Ep.t>>>		t >>
Up.Type	Spanningsbeveiliging	Type
Up.U<		U <
Up.t<		t <
Up.U<<		U <<
Up.t<<		t <<
Up.U>		U >
Up.t>		t >
Up.U>>		U >>
Up.t>>		t >>
Difp.Aanwezig	Differentiaalbeveiliging	Aanwezig
Difp.Type		Type
Difp.dI>		dI >
Difp.t>		t >
Difp.dI>>		dI >>
Difp.t>>		t >>
Difp.k1		k1
Dp.Aanwezig	Distantiebeveiliging	Aanwezig
Dp.Type		Type
Dp.Ie>		Ie >
Dp.I>		I >
Dp.U<		U <
Dp.Z<		Z <
Dp.Kn		Kn-factor
Dp.Knhoek		Kn-factor-hoek
Dp.T0		Ongerichte eindtijd
Dp.T4		Gerichte eindtijd
Dp.T1		t zone 1
Dp.R1		R zone 1, in een polygoonkarakteristiek
Dp.X1		X zone 1, in een polygoonkarakteristiek
Dp.Z1		Z zone 1, in een cirkelkarakteristiek
Dp.R1E		R bij een aardfout zone 1, in een polygoonkarakteristiek
Dp.X1E		X bij een aardfout zone 1, in een polygoonkarakteristiek
Dp.Z1E		Z bij een aardfout zone 1, in een cirkelkarakteristiek
Dp.T2		t zone 2
Dp.R2		R zone 2, in een polygoonkarakteristiek
Dp.X2		X zone 2, in een polygoonkarakteristiek
Dp.Z2		Z zone 2, in een cirkelkarakteristiek
Dp.R2E		R bij een aardfout zone 2, in een polygoonkarakteristiek
Dp.X2E		X bij een aardfout zone 2, in een polygoonkarakteristiek
Dp.Z2E		Z bij een aardfout zone 2, in een cirkelkarakteristiek
Dp.T3		t zone 3
Dp.R3		R zone 3, in een polygoonkarakteristiek
Dp.X3		X zone 3, in een polygoonkarakteristiek
Dp.Z3		Z zone 3, in een cirkelkarakteristiek
Dp.R3E		R bij een aardfout zone 3, in een polygoonkarakteristiek
Dp.X3E		X bij een aardfout zone 3, in een polygoonkarakteristiek
Dp.Z3E		Z bij een aardfout zone 3, in een cirkelkarakteristiek
Dp.T-1		t zone achterwaarts
Dp.R-1		R zone achterwaarts, in een polygoonkarakteristiek
Dp.X-1		X zone achterwaarts, in een polygoonkarakteristiek
Dp.Z-1		Z zone achterwaarts, in een cirkelkarakteristiek
Dp.R-1E		R bij een aardfout zone achterwaarts, in een polygoonkarakteristiek
Dp.X-1E		X bij een aardfout zone achterwaarts, in een polygoonkarakteristiek
Dp.Z-1E		Z bij een aardfout zone achterwaarts, in een cirkelkarakteristiek

Import van de distantiebeveiligingszones via R en X levert een polygoon in de vorm van een rechthoekige driehoek op, waarbij R en X de rechte hoek vormen en de schuine zijde met een hoek van -45 graden door de oorsprong van de grafiek gaat.

Import van de distantiebeveiligingszones via Z levert een cirkel op met de opgegeven straal.

Lastschakelaars

Header	Parameter	Omschrijving
Zoek-items
$Naam	Naam	Naam van lastschakelaar
$ID	ID	ID van de lastschakelaar (bijzonderheid met kenmerk "ID")
$In.Naam	In-naam	Naam van tak of element waar lastschakelaar in zit
$Knooppunt.Naam	Knooppuntnaam	Naam van aangesloten knooppunt
$Knooppunt.ID	KnooppuntID	ID van aangesloten knooppunt
Verander-items
Naam	Naam	Naam
Afstandbediening	Afstandbediening
Notitie	Notitie
Type	Type	Type lastschakelaar
Korttype	Kort	Korte typenaam
Inom	Inom	Nominale stroom
Unom	Unom	Nominale spanning
Ik_maak	Ik,maak	Maakstroom
Ik_dynamisch	Ik,dynamisch	Maximale dynamische kortsluitstroom
Ik_thermisch	Ik,thermisch	Maximale thermische kortsluitstroom
t_thermisch	t,thernisch	Bijbehorende tijd

Meetvelden

Header	Parameter	Omschrijving
Zoek-items
$Naam	Naam	Naam van meetveld
$ID	ID	ID van meetveld (bijzonderheid met kenmerk "ID")
$In.Naam	In-naam	Naam van tak of element waar meetveld in zit
$Knooppunt.Naam	Knooppuntnaam	Naam van aangesloten knooppunt
$Knooppunt.ID	KnooppuntID	ID van aangesloten knooppunt
$VS.Naam	Vermogenschakelaarnaam	Naam van de vermogenschakelaar in hetzelfde veld
$VS.ID	Vermogenschakelaar-ID	ID van de vermogenschakelaar in hetzelfde veld
Verander-items
Naam	Naam	Naam
Bijzonderheid	Bijzonderheid	Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde>
Bijzonderheid+	Bijzonderheid	Toevoegen van een bijzonderheid
It1.Functie
It1.Type
It1.Klasse
It1.Overzetverhouding
It1.Vermogen
It1.Inom
It1.Ik_dynamisch
It1.Ik_thermisch
It1.t_thermisch
It2.Functie
It2.Type
It2.Klasse
It2.Overzetverhouding
It2.Vermogen
It2.Inom
It2.Ik_dynamisch
It2.Ik_thermisch
It2.t_thermisch
Ut.Functie
Ut.Type
Ut.Klasse
Ut.Overzetverhouding
Ut.Vermogen
Mb.Naam	Bestandsnaam	Bestandsnaam van een metingenbestand
Mb.Kolom	Kolom(men)	Bijbehorende kolommen
...2010...	Meting uit 2010	Meetwaarde
...2011...	Meting uit 2011	Meetwaarde
...2012...	Meting uit 2012	Meetwaarde
...2013...	Meting uit 2013	Meetwaarde
...2014...	Meting uit 2014	Meetwaarde
...2015...	Meting uit 2015	Meetwaarde
...2016...	Meting uit 2016	Meetwaarde
...2017...	Meting uit 2017	Meetwaarde
...2018...	Meting uit 2018	Meetwaarde
...2019...	Meting uit 2019	Meetwaarde
...2020...	Meting uit 2020	Meetwaarde
...2021...	Meting uit 2021	Meetwaarde
...2022...	Meting uit 2022	Meetwaarde
...2023...	Meting uit 2023	Meetwaarde
...2024...	Meting uit 2024	Meetwaarde
...2025...	Meting uit 2025	Meetwaarde
...2021...+	Meting uit 2021	Meetwaarde (wordt altijd toegevoegd)
...2022...+	Meting uit 2022	Meetwaarde (wordt altijd toegevoegd)
...2023...+	Meting uit 2023	Meetwaarde (wordt altijd toegevoegd)
...2024...+	Meting uit 2024	Meetwaarde (wordt altijd toegevoegd)
...2025...+	Meting uit 2025	Meetwaarde (wordt altijd toegevoegd)

Smeltveiligheden

Header	Parameter	Omschrijving
Zoek-items
$Naam	Naam	Naam van smeltveiligheid
$ID	ID	ID van de smeltveiligheid (bijzonderheid met kenmerk "ID")
$In.Naam	In-naam	Naam van tak of element waar smeltveiligheid in zit
$Knooppunt.Naam	Knooppuntnaam	Naam van aangesloten knooppunt
$Knooppunt.ID	KnooppuntID	ID van aangesloten knooppunt
$Veld	Veld	Veld waar smeltveiligheid in zit
Verander-items
Naam	Naam	Naam
Notitie	Notitie
Type	Type	Type smeltveiligheid
Korttype	Kort	Korte typenaam

Profielen

Profielen worden toegevoegd volgens de profieltypen in een typenbestand.

Het hele typenbestand kan hiertoe ter import aangeboden worden. De namen van de overige bladen corresponderen namelijk niet met de namen van importbladen.

Kaders

Header	Parameter	Omschrijving
Zoek-items
$Naam	Naam	Naam
Verander-items
Naam	Naam	Naam
GX	X	Geografische X-coördinaat
GY	Y	Geografische Y-coördinaat

Scenario's

Header	Parameter	Omschrijving
Zoek-items
$Naam	Scenarionaam	Naam van scenario
Zoek-of-nieuw-items
$Naam+	Scenarionaam	Naam van scenario; het scenario wordt toegevoegd als hij niet bestaat
Verander-items van de toe te voegen scenario-items
Objectsoort	Objectsoortnaam	Naam van het objecsoort (knooppunt, kabel, enz.)
Objectnaam	Objectnaam	Naam van het object
Datum	Datumtijd	Datumtijd van ingang
Attribuut	Attribuut	Knooppunt: 11: gelijktijdigheid Tak: 1: van-schakelstand Tak: 2: naar-schakelstand Transformator: 11: trapstand Transformator: 12: fasedraaiing Element: 1: schakelstand Element: 11: absoluut reëel vermogen Element: 12: absoluut blindvermogen Windturbine: 13: absolute windsnelheid PV: 13: absolute schaling Element: 14: factor van het nominaal vermogen Windturbine: 14: factor van nominale windsnelheid Transformatorbelasting: 15: trapstand Element: 16: factor van het huidige vermogen, windsnelheid of schaling Belasting en transformatorbelasting: 17: absoluut schijnbaar vermogen Transformatorbelasting: 18: factor van huidig schijnbaar vermogen van de opwekking Transformatorbelasting: 19: absoluut schijnbaar vermogen van de opwekking Windturbine: 20: cosinus phi Synchrone generator: 21: regelingsoort Synchrone generator: 22: isochrone regeling
Waarde	Waarde	Schakelstand: 1 (in) of 0 (uit) Anders: de reëele waarde
Opmerking	Opmerking

Header	Parameter	Omschrijving
Verander-items van de toe te voegen scenario-items
Objectsoort	Objectsoortnaam	Naam van het objecsoort (knooppunt, kabel, enz.)
Objectnaam	Objectnaam	Naam van het object
Datum	Datumtijd	Datumtijd van ingang
Attribuut	Attribuut	Zie boven
^<Scenarionaam>	Waarde	Schakelstand: 1 (in) of 0 (uit) Anders: de reëele waarde

Varianten

Header	Parameter	Omschrijving
Zoek-items
$Naam	Variantnaam	Naam van variant
Zoek-of-nieuw-items
$Naam+	Variantnaam	Naam van variant; de variant wordt toegevoegd als hij niet bestaat
Verander-items van de toe te voegen variant-items
Objectsoort	Objectsoortnaam	Naam van het objecsoort (knooppunt, kabel, enz.)
Objectnaam	Objectnaam	Naam van het object
Datum	Datumtijd	Datumtijd van ingang
Aanwezig	Aanwezig	Aanwezigheid: 'waar' of 'onwaar'
Opmerking	Opmerking
Variantobject	Variantobject van het object	Of het object een variantobject is: 'waar' of 'onwaar'

Voorbeeld

Importeren

Voorbeeld van records

Import van onderstaande voorbeelden wijzigt enkele parameters van de componenten in het bestand demo.vnf.

Wijziging van de geografische coördinaten en toevoeging van een bijzonderheid voor knooppunt "Station 4":

$Naam	GX	GY	Bijzonderheid
Station 4	53406	408235	Uitvoering=Gesloten installatie

Wijziging van kabeltype en lengte van kabel "Stat4 - Stat3" en toevoeging van een bijzonderheid:

$Naam	Type	Lengte	Bijzonderheid
Stat4 - Stat3	3*150 CU GPLK 8/10	7000	Revisie=Kabel omgelegd

Wijziging belastingen op knooppunten "Station 1" en "Station3, rail A":

$Naam	$Knooppunt.Naam	P	cos
Last	Station 1	2.5	0.85
Last	Station 3, rail A	3.5	0.9

Wijziging alle transformatorbelastingen op "Station 4":

$Knooppunt.Naam	I	cos
Station 4	18	0.88
