De berekening van de datagedreven loadflow lijkt sterk op de loadflow met profielen.
Hij wordt als volgt uitgevoerd:

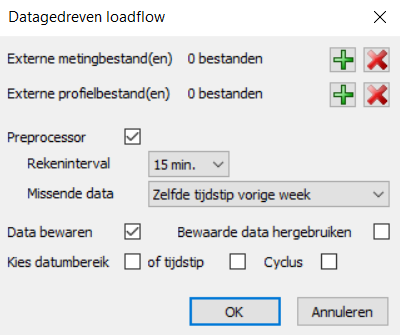

•Kies Berekenen | Analyses | Datagedreven loadflow
•Specificeer de berekeningsinstellingen.
Meting- en profielbestanden
De beschikbare metingbestanden kunnen worden toegevoegd. Deze kunnen actieve en reactieve vermogensinjecties, stromen, spanningen, takstromen bevatten. Deze worden gekoppeld aan de MS/LS-transformatoren, de grootverbruikers en gespecificeerd voor meetvelden aan het begin van de uitgaande velden met de optie externe metingbestand(en). Indien het wenselijk is om een referentieprofielbestand te gebruiken, kan het profiel worden toegevoegd aan de tweede optie, namelijk externe profielbestand(en). Data vanuit een referentieprofiel kan gebruikt worden om de gaten in de meetdata in te vullen. Ook in geval de meetdata voor een (transformator)belasting volledig ontbreekt, kan een synthetisch of typisch profiel gebruikt worden om het schattingsproces te verbeteren. Meer informatie over een extern profiel vindt u in Extern profiel.
Preprocessor
Om ervoor te zorgen dat de meetgegevens die met de externe bestanden zijn toegevoegd volledig zijn, heeft de gebruiker de mogelijkheid om de ontbrekende gegevens in te vullen met de preprocessor. De beschikbare voorbewerkingsmethoden worden in detail beschreven op: State Estimation / Data Driven Load Flow. Hieronder volgt een korte samenvatting.
Rekeninterval
Het rekeninterval kan, indien nodig, handmatig worden gekozen. Het moet gelijk aan of groter zijn dan het interval dat in de meting-/profielbestanden wordt gebruikt om ervoor te zorgen dat de gegevens inhoudelijk en zo nauwkeurig mogelijk zijn.
Ontbrekende gegevens
De gaten in de metingbestanden kunnen worden opgevuld met behulp van de verschillende technieken:
•Dezelfde tijdstipwaarde van de vorige week
•Dezelfde tijdstipwaarde van de vorige dag
•Dezelfde waarde van het vorige tijdstip
•Gemiddelde waarde van dezelfde tijdstippen (vorige 10 dagen)
•Referentieprofiel
Cyclus
Indien Cyclus aangevinkt is, wordt verdere analyse uitgevoerd voor alle kabels in het netwerk op basis van hun temperatuureigenschappen. Deze cyclische berekening is gebaseerd op de IEC-normen 60853 en 60287. De grafische weergave van de resultaten kunt u vinden via de knop ‘Cyclus’ die in het resultatendetailformulier van elke kabel aanwezig is.
