Na het uitvoeren van een beveiligingsberekening worden de resultaten in het netschema weergegeven. Deze weergave is niet instelbaar met de views. Per berekening wordt weergegeven:
•Simulatieberekening:
oKnooppunten: I²t of percentage I²t van I(max)²t
oTakken: I²t of percentage I²t van I(max)²t
•Selectiviteitsberekening:
oKnooppunten: wel/niet selectief
oTakken: wel/niet selectief
Kleurenindicatie
De knooppunten worden weergegeven met de kleur Hoog indien de beveiliging niet selectief is.
Na een simulatie worden de knooppunten en takken weergegeven met de kleur Hoog indien I2 t > I2 tnom.
Na een selectiviteitsberekening worden de takken weergegeven met de kleur Hoog indien de beveiliging niet selectief is.
De kleuren kunnen worden gedefinieerd in de Opties, bij Berekening | Algemeen.
Na een selectiviteitsberekening worden smeltveiligheden en vermogenschakelaars in de attentiekleur weergegeven als ze in enige situatie (foutplaats+foutweerstand) onterecht uitschakelen.
Achtereenvolgens worden de mogelijkheden met het menu-item Resultaten toegelicht. De mogelijkheden zijn:
•Algemeen
•Details
•Grafiek
Overzicht
Met Berekenen | Resultaten | Overzicht wordt een overzicht gegeven van aantallen objecten met een bepaald resultaat.
•Simulatieberekening:
oaantal takken overbelast ( I²t )
•Selectiviteitsberekening:
oaantal objecten wel/niet selectief beveiligd
Details
Met Berekenen | Resultaten | Details wordt van geselecteerde knooppunten, takken en elementen de beknopte resultaten weergegeven in een form. Dit form is ook toegankelijk door met de rechtermuisknop op het object te klikken. Zijn meerdere objecten geselecteerd, dan kunnen met Vorige en Volgende de overige objecten worden weergegeven.
Bij een knooppunt is in het form de button 'Details' beschikbaar, waarmee de resultaten van alle sequenties in tabelvorm worden getoond.
•Na een simulatieberekening zijn dit per knooppunt de volgende gegevens:
ofoutsoort, foutknooppuntnaam en foutimpedantie
oaantal sequenties, met per sequentie:
▪Foutplaats:
❖Ik": kortsluitstroom op het foutknooppunt (3 fasen)
▪Schakelaar:
❖t: absolute uitschakeltijd
❖fase(n): uitschakelende fase(n)
❖naam: naam van de schakelaar
▪Beveiliging: beveiliging die het eerste uitschakelt
❖naam: naam van de beveiliging
❖soort: stroom/aardfout/spanning/distantie/differentiaal
❖trigger(s): meetwaarde in de beveiliging per fase
❖zone(s): trap/zone waarin de beveiliging tript, per fase *)
❖t: absolute triptijd
•Na een selectiviteitsberekening zijn dit per knooppunt de volgende gegevens:
ofoutsoort en foutknooppuntnaam
ofoutreeks, met per fout:
▪Rff of Rfa: foutweerstand
▪Ik": kortsluitstroom (3 fasen)
▪alle aansprekende beveiligingen, met per beveiliging:
❖soort
❖naam beveiliging
❖naam schakelaar
❖t: initiële afschakeltijden per fase
•Na een selectiviteitsberekening zijn dit per tak dezelfde gegevens als voor de knooppunten, maar dan voor alle kabelberekeningsstappen
*) De trap/zone heeft betrekking op de afschakelkarakteristiek van de beveiliging. Hierbij wordt onderstaande codering gebruikt.
•Smeltveiligheid: het grootste stroom-tijd-punt in de karakteristiek dat kleiner is dan de actuele stroom
•Stroombeveiliging met curve: het grootste stroom-tijd-punt in de karakteristiek dat kleiner is dan de actuele stroom
•Stroombeveiliging met vaste tijd: het grootste instelpunt dat kleiner is dan de actuele stroom (1, 2 of 3)
•Stroombeveiliging met inverse karakteristiek: stroom in de curve:1; stroom groter dan I>>: 2; stroom groter dan I>>>: 3
•Stroombeveiliging met speciale karakteristiek: stroom in de curve:1; stroom groter dan I>>: 2; stroom groter dan I>>>: 3
•Stroombeveiliging met specifieke karakteristiek: stroom groter dan I>: 1
•Spanningsbeveiliging: spanning groter dan U>: 1; spanning groter dan U>>: 2; spanning kleiner dan U<: -1; spanning kleiner dan U<<: -2
•Distantiebeveiliging: volgens de ingestelde 3 zones; gerichte eindtijd: 4; achterwaarts: -1
•Differentiaalbeveiliging: 1
Grafiek
Met Berekenen | Resultaten | Grafiek kunnen van geselecteerde knooppunten en takken de resultaten grafisch weergegeven worden. De resultaten zijn afhankelijk van het soort berekening dat uitgevoerd is. Binnen de grafiek-uitvoermogelijkheid kan na een simulatieberekening gekozen worden tussen Algemeen en Details.
De knooppunten en takken in de grafiek worden gesorteerd zoals aangegeven (geen/naam/ID/tracé/resultaat). De schaalverdeling is naar keuze automatisch of in een aangegeven bereik.
Simulatieberekening
Na een simulatieberekening zijn van objecten, waarvoor een kortsluiting gesimuleerd is, de kortsluitstromen als functie van de tijd grafisch beschikbaar. Van alle takken die de kortsluitstroom voeden, zijn de maximaal opgetreden I²t belastingen beschikbaar.
Berekenen | Resultaten | Grafiek

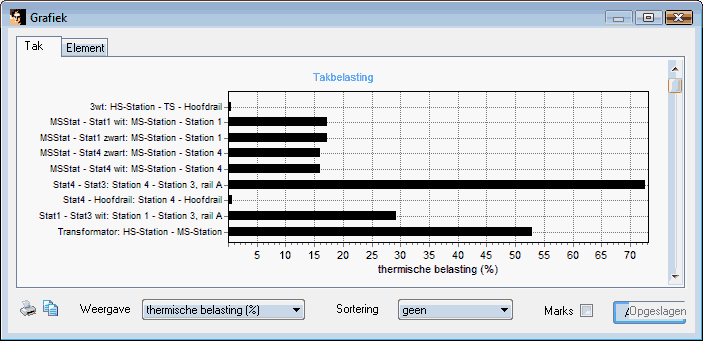

•Geeft van alle geselecteerde takken, die de kortsluitstroom voeden, de maximaal opgetreden I²t / I²t,max belastingen in procent.
•Geeft geen informatie over de knooppunten.
Figuur: voorbeeld van Resultaten | Grafiek na een simulatieberekening
Berekenen | Resultaten | Detailgrafiek

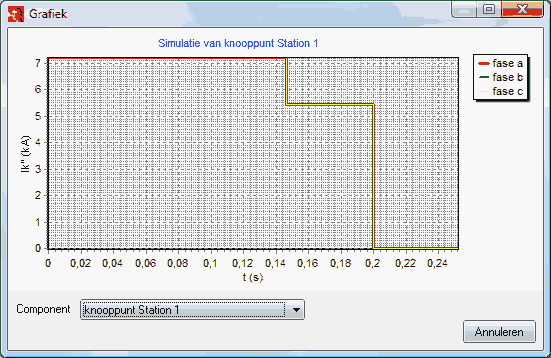

•Geeft van alle kortgesloten objecten (knooppunt/kabel/element) het gesimuleerde verloop van de kortsluitstroom (Ik") op de foutplaats als functie van de tijd weer. Dit is de grafische weergave van de resultaten die van het gesimuleerde kortgesloten object worden weergegeven met Berekenen | Resultaten | Details | Details.
•Geeft geen informatie van de stromen in de voedende takken.
Figuur: voorbeeld van Resultaten | Detailgrafiek na een simulatieberekening
Selectiviteitsberekening
De selectiviteitsberekening wordt uitgevoerd voor een reeks kortsluitstromen, die verkregen wordt door de foutimpedantie te variëren. De reeks kan worden gedefinieerd in de Opties, bij: Berekening | Beveiliging. Na een selectiviteitsberekening zijn van kortgesloten objecten (knooppunt/kabel/element) de afschakeltijden van de beveiligingen als functie van de kortsluitstromen op de foutplaats zichtbaar.
Gedetailleerde resultaten | Grafiek

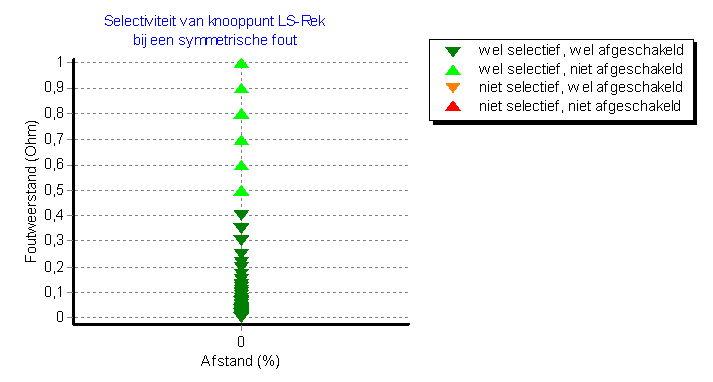

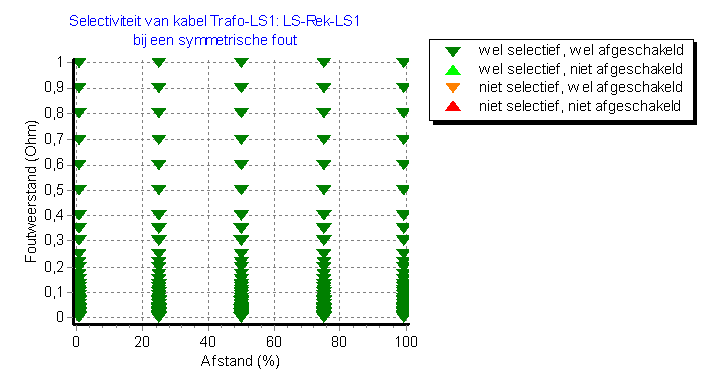

Indien in de Opties was aangegeven dat de selectiviteit over een reeks foutweerstanden wordt uitgerekend, is het mogelijk per object te bekijken tot welke foutweerstand het object selectief beveiligd is en of wel of niet wordt afgeschakeld. In het voorbeeld hieronder is het knooppunt selectief beveiligd, maar wordt de kortsluiting bij een grotere impedantie dan 0,4 Ohm niet meer afgeschakeld. Kortsluitingen in de kabel (rechtergrafiek) worden wel allemaal afgeschakeld.
Resultaten | Grafiek
•Geeft geen informatie na een selectiviteitsberekening.
Resultaten | Detailgrafiek
•Geeft per kortgesloten object naar keuze de resultaten van de voorgenomen of daadwerkelijke uitschakelingen:
oVoorgenomen uitschakelingen: overzicht van voorgenomen uitschakeltijden van alle schakelaars, waarvan de beveiligingen zijn aangesproken.
oDaadwerkelijke uitschakelingen: uitgeschakelde schakelaars (of smeltveiligheden). De resultaten van de grootste kortsluitstroom in deze grafiek komen overeen met het resultaat dat na een simulatieberekening van het kortgesloten object wordt weergegeven met Resultaten | Details | Details.

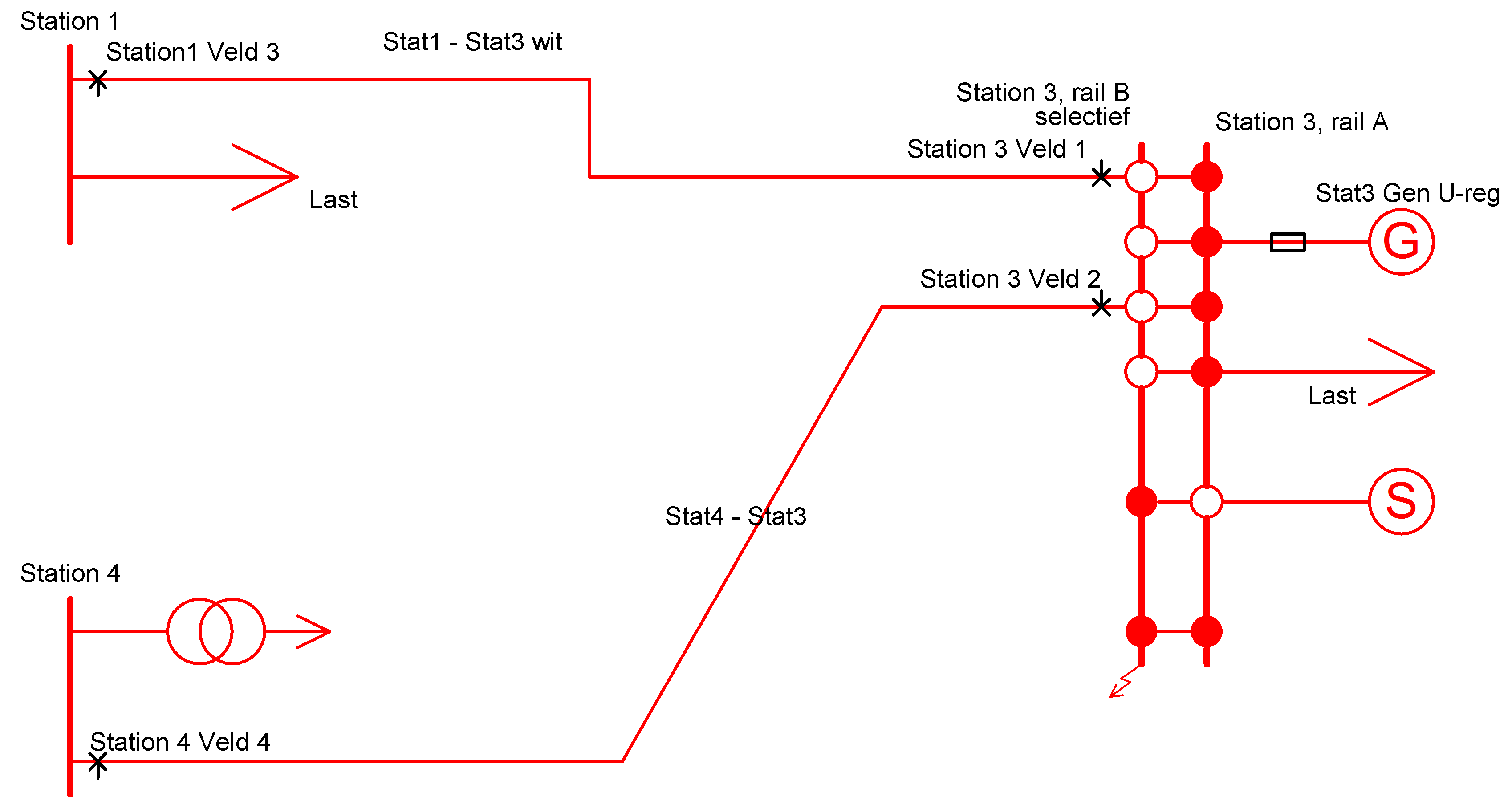

Onderstaande afbeeldingen geven het verschil aan tussen de presentatie van voorgenomen uitschakelingen en de presentatie van de daadwerkelijke uitschakelingen in een vermaasd net. Als voorbeeld is in het demonet "demo.vnf" de selectiviteit berekend voor een fout op knooppunt "Station 3, rail B". In de Opties, bij Berekening | Beveiliging is opgegeven dat de foutweerstand wordt gevarieerd in een reeks van 0 tot 10 Ohm. Voor elke foutimpedantie wordt de selectiviteit getoetst. Volgens onderstaande afbeelding wordt de fout selectief afgeschakeld indien de voeding via verbindingen "Stat1-Stat3 wit" en "Stat4-Stat3" wordt uitgeschakeld. Eventueel kan de beveiliging van de generator ook uitschakelen.

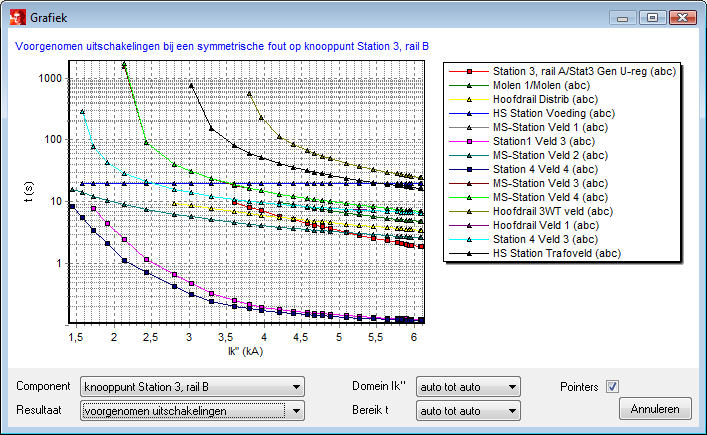

In de eerste afbeelding (voorgenomen uitschakelingen) is zichtbaar dat zeer veel beveiligingen de kortsluiting 'zien' en zullen aanspreken. De curves van de beveiligingen die vanwege de selectiviteit mogen uitschakelen zijn weergegeven met een vierkantje. De curves van de beveiligingen die vanwege de selectiviteit niet mogen uitschakelen zijn weergegeven met een driehoekje.
Figuur: voorgenomen uitschakeltijden op grond van aanspreken beveiligingen

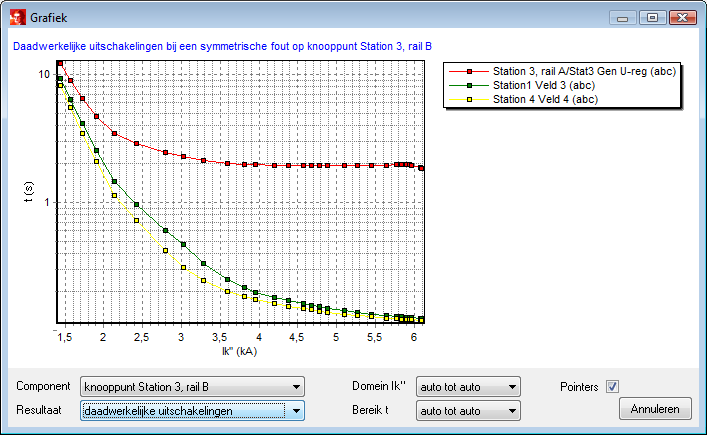

In de tweede afbeelding (daadwerkelijke uitschakelingen) is zichtbaar dat de fout op het gekozen knooppunt voor de gekozen reeks foutimpedanties selectief wordt afgeschakeld. Alleen de schakelaars aan de voedende kant van de twee voedende verbindingen en de beveiliging van de generator schakelen af.
Figuur: daadwerkelijke uitschakeltijden van beveiligingen na een fout
Berekenen | Resultaten | Exporteren
De resultaten van de selectiviteitsberekening kunnen geëxporteerd worden naar Excel in een vast formaat, via: Berekenen | Resultaten | Exporteren.
