Voor modellering van de transformator, zie: Negengeleidermodel: Transformatoren.
Er kunnen 14 configuraties worden gemodelleerd met primair een driehoeks- of sterwikkeling en secundair een driehoeks, ster- of zigzag-wikkeling. De 14 configuraties zijn: Dd0, Dd6, Dy5, Dy7, Dy11, Dz0, Dz6, Yd5, Yd11, Yy0, Yy6, Yz5, Yz7 en Yz11. De transformatortypen moeten in het typenbestand Types.xlsx zijn opgenomen.
PARAMETERS
Algemeen
parameter |
Default |
Eenheid |
omschrijving |
Naam |
|
|
Naam van de transformator |
Type |
|
|
Type van de transformator |
Trapstand |
0 |
|
Trapstand van de transformator |
Transformator
De elektrische gegevens van de transformator kunnen met Gaia niet gewijzigd worden. Wel kunnen de gegevens worden gewijzigd in het typenbestand.
parameter |
Default |
Eenheid |
omschrijving |
Snom |
|
kVA |
Nominaal vermogen van de transformator |
Unom 1 |
|
V |
Nominale spanning aan MS-zijde |
Unom 2 |
|
V |
Nominale spanning (gekoppelde spanning) aan LS-zijde |
De transformator kan beschikken over een continue spanningsregeling, al dan niet met compoundering.
parameter |
Default |
Eenheid |
omschrijving |
Aanwezig |
onwaar |
|
De spanningsregeling is actief |
Ander knooppunt |
|
|
Ander knooppunt waarop de spanning geregeld moet worden |
Uset |
Unom |
V |
Setpoint van de spanningsregeling |
Uband |
|
V |
Dode band van de spanningsregeling |
Compoundering |
waar |
|
Keuze voor de compounderingsregeling |
Rc |
0 |
Ohm |
Reëel deel van de compounderingsimpedantie |
Xc |
0 |
Ohm |
Reactief deel van de compounderingsimpedantie |
Ook bij teruglevering |
waar |
|
Ook compoundering als het vermogen terug gaat |
Belastingafhankelijk |
onwaar |
|
Keuze voor de belastingafhankelijke regeling |
Pmin |
-100 |
% |
Vermogen waaronder op de minimale spanning wordt geregeld; er boven: lineair tussen Umin en Uset |
Umin |
|
V |
Minimale regelspanning, bij een vermogen kleiner dan Pmin |
Pmax |
100 |
% |
Vermogen waarboven op de maximale spanning wordt geregeld; er onder: lineair tussen Umax en Uset |
Umax |
|
V |
Maximale regelspanning, bij een vermogen groter dan Pmax |

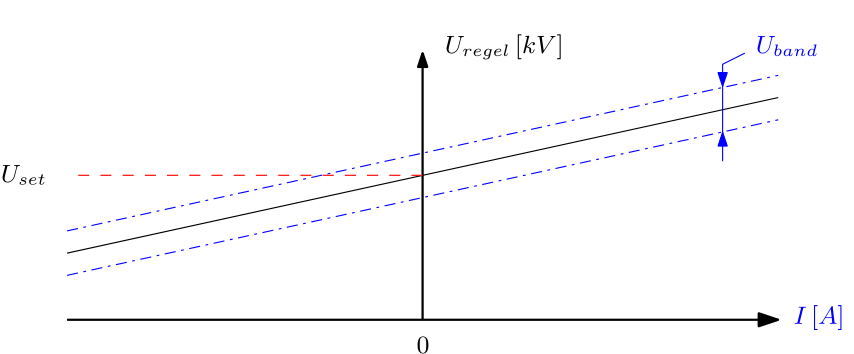

De compoundering werkt als volgt:

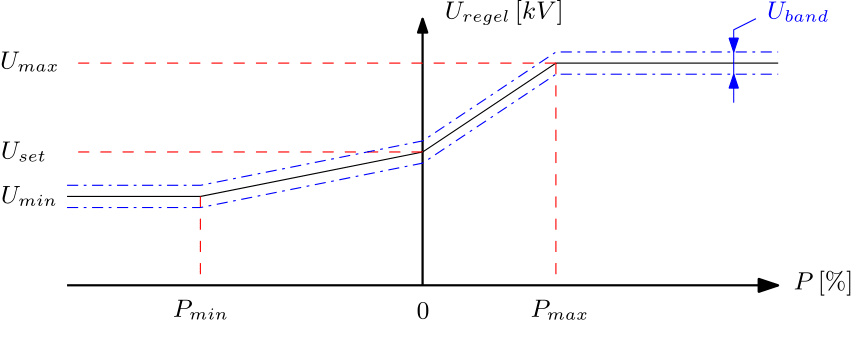

De belastingafhankelijke regeling werkt als volgt:
Schakeling
Voor het berekenen is het van belang dat nauwkeurig wordt aangegeven hoe de transformator is verbonden (fase, nul en aarde).
De nul-PE-koppeling en de eventueel aanwezige aardelektrode op de aangesloten knooppunten zijn in dit scherm zichtbaar gemaakt.
parameter |
Default |
Eenheid |
omschrijving |
Klokgetal' |
|
|
Aansluitklokgetal; alleen indien afwijkend van typeklokgetal |
Bmax |
|
% |
Alternatieve maximale belastinggraad |
Ra |
1) |
Ohm |
Aardingsweerstand |
1) De defaultwaarde wordt overgenomen uit de instellingen in de Opties, bij Netwerk | Objectdefaults | Transformator
