Met deze functie kunnen gegevens van objecten aangepast worden aan waarden uit een te importeren Excel-bestand.
Het importeren vindt plaats vanuit een Excel-bestand, waarvan de werkbladen een vaste naam hebben. Onderstaand de te importeren objectsoorten. De naam van het werkblad is gelijk hieraan of de enkelvoudige variant of de engelstalige enkelvoudige of meervoudige variant:
•knooppunten
•kabels
•netvoedingen
•smeltveiligheden
•profielen
•kaders
•aansluitingen
•productie-installatie-register (werkblad: PIR)
Elk werkblad bestaat uit een header-rij en gegevens-rijen. De eerste rij is altijd de header-rij, die de zoekparameters en de te wijzigen parameters definieert. De gegevens-rijen volgen vanaf de tweede rij. Lege rijen mogen voorkomen maar de importfunctie stopt na vijf lege rijen.
Voor alle objecten zijn zoek-items gedefinieerd, die de objecten identificeren. Deze zoek-items worden voorafgegaan door een $-teken. Van de te wijzigen objecten moeten één, twee, drie of vier identificerende waarden overeenkomen. Als een object niet gevonden wordt of als een object meer dan één maal gevonden wordt, wordt een melding gegenereerd.
Naast de zoek-items zijn verander-items gedefinieerd voor alle wijzigbare parameters.
Van bestaande objecten kunnen de bijzonderheden worden geïmporteerd.
Een bijzonderheid kan worden verwijderd door op te nemen: <kenmerk>=.
Knooppunten
Header |
Parameter |
Omschrijving |
Zoek-items |
|
|
$Naam |
Naam |
Naam van het knooppunt |
$Korte Naam |
Korte naam |
Korte naam van het knooppunt |
$ID |
ID |
Identificatie |
$GUID |
GUID |
GUID van het knooppunt |
Verander-items |
|
|
Naam |
Naam |
Naam |
Korte Naam |
Korte naam |
Korte naam |
ID |
ID |
Identificatie |
Gelijktijdigheid |
Gelijktijdigheid |
Gelijktijdigheidsfactor |
Railtype |
Railtypenaam |
Naam van het railtype |
GX |
X |
Geografische X-coördinaat |
GY |
Y |
Geografische Y-coördinaat |
Faalfrequentie |
Faalfrequentie |
Faalfrequentie |
Bijzonderheid |
Bijzonderheid |
Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde> |
Bijzonderheid+ |
Bijzonderheid |
Toevoegen van een bijzonderheid |
^<Kenmerk> |
Bijzonderheid |
Waarde van de te zetten/overschrijven bijzonderheid |
^<Kenmerk>+ |
Bijzonderheid |
Waarde van de altijd toe te voegen bijzonderheid |
Revisiedatum |
Revisiedatum |
Revisiedatum |
Notitie |
Notitie |
Notitie |
Functie |
Functie |
Functie |
Icoon.Tekst |
Icoon.Tekst |
Tekst van het icoon |
Icoon.Tekstkleur |
Icoon.Tekstkleur |
Kleur van de tekst van het icoon (BGR) |
Icoon.Kleur |
Icoon.Kleur |
Achtergrondkleur van het icoon (BGR) |
Icoon.Vorm |
Icoon.Vorm |
Vorm van het icoon (0=cirkel, 1=ellips, 2=vierkant, 3=rechthoek) |
Icoon.Grootte |
Icoon.Grootte |
Grootte van het icoon |
Kabels
Header |
Parameter |
Omschrijving |
Zoek-items |
|
|
$Naam |
Naam |
Naam van de kabel |
$ID |
ID |
ID van de kabel |
$GUID |
GUID |
GUID van de kabel |
$Knooppunt1.Naam |
Knooppunt1.Naam |
Naam van het 'van'-knooppunt |
$Knooppunt1.ID |
Knooppunt1.ID |
ID van het 'van'-knooppunt |
$Knooppunt2.Naam |
Knooppunt2.Naam |
Naam van het 'naar'-knooppunt |
$Knooppunt2.ID |
Knooppunt2.ID |
ID van het 'naar'-knooppunt |
$KnooppuntX.Naam |
KnooppuntX.Naam |
Naam van een van de aangesloten knooppunten |
$KnooppuntX.ID |
KnooppuntX.ID |
ID van een van de aangesloten knooppunten |
$KnooppuntY.Naam |
KnooppuntY.Naam |
Naam van een van de aangesloten knooppunten |
$KnooppuntY.ID |
KnooppuntY.ID |
ID van een van de aangesloten knooppunten |
Verander-items |
|
|
Naam |
Naam |
Naam |
ID |
ID |
ID |
Type |
Type |
Type van de kabel (uitsluitend samen met lengte) |
Lengte |
Lengte |
Lengte van de kabel (uitsluitend samen met type) |
GX |
GX |
Geografische X-coordinaat van een hoekpunt in een kabel |
GY |
GY |
Geografische Y-coordinaat van een hoekpunt in een kabel |
Bijzonderheid |
Bijzonderheid |
Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde> |
Bijzonderheid+ |
Bijzonderheid |
Toevoegen van een bijzonderheid |
Revisiedatum |
Revisiedatum |
Revisiedatum |
Notitie |
Notitie |
|
Smeltveiligheden
Header |
Parameter |
Omschrijving |
|---|---|---|
Zoek-items |
|
|
$Naam |
Naam |
Naam van smeltveiligheid |
$ID |
ID |
ID van de smeltveiligheid (bijzonderheid met kenmerk "ID") |
$In.Naam |
In-naam |
Naam van tak of element waar smeltveiligheid in zit |
$Knooppunt.Naam |
Knooppuntnaam |
Naam van aangesloten knooppunt |
$Knooppunt.ID |
KnooppuntID |
ID van aangesloten knooppunt |
$Veld |
Veld |
Veld waar smeltveiligheid in zit |
Verander-items |
|
|
Naam |
Naam |
Naam |
Notitie |
Notitie |
|
Type |
Type |
Type smeltveiligheid |
Korttype |
Kort |
Korte typenaam |
Profielen
Profielen worden toegevoegd volgens de profieltypen in een typenbestand.
Het hele typenbestand kan hiertoe ter import aangeboden worden. De namen van de overige bladen corresponderen namelijk niet met de namen van importbladen.
Kaders
Header |
Parameter |
Omschrijving |
Zoek-items |
|
|
$Naam |
Naam |
Naam |
Verander-items |
|
|
Naam |
Naam |
Naam |
GX |
X |
Geografische X-coördinaat |
GY |
Y |
Geografische Y-coördinaat |
Netvoedingen
Header |
Parameter |
Omschrijving |
Zoek-items |
|
|
$Naam |
Naam |
Naam van de netvoeding |
$Knooppunt.Naam |
Knooppuntnaam |
Naam van het knooppunt |
$Knooppunt.ID |
KnooppuntID |
Identificatie van het knooppunt |
Verander-items |
|
|
Naam |
Naam |
Naam |
Umin |
Umin |
Minimum spanning |
Umax |
Umax |
Maximum spanning |
Sk"nom |
Sk"nom |
Nominaal kortsluitvermogen (MVA) |
Ik"nom |
Ik"nom |
Nominale kortsluitstroom (kA) |
Aansluitingen
Header |
Parameter |
Omschrijving |
Zoek-items |
|
|
$Naam |
Naam |
Naam van de aansluiting |
$Knooppunt.Naam |
Knooppuntnaam |
Naam van het knooppunt |
$Knooppunt.ID |
KnooppuntID |
Identificatie van het knooppunt |
Verander-items |
|
|
Naam |
Naam |
Naam |
Fasen |
Fasen |
Aangesloten op fase (0,1,2,3,4) |
Belasting.P |
Belasting, P, L1-N+L2-N+L3-N of L-N |
Reële belasting verdeeld tussen L1 en N, L2 en N en L3 en N of, in geval van éénfase-aansluiting, alleen tussen L en N, in kW |
Belasting.P1 |
Belasting, P, L1-N of L-N |
Reële belasting tussen L1 en N of, in geval van éénfase-aansluiting, tussen L en N, in kW |
Belasting.P2 |
Belasting, P, L2-N |
Reële belasting tussen L2 en N, in kW |
Belasting.P3 |
Belasting, P, L3-N |
Reële belasting tussen L3 en N, in kW |
Belasting.Cos |
Belasting, Cosinus phi |
Cosinus phi van belasting tussen L en N (zetten na reële belasting) |
Opwekking.P |
Opwekking, P, L1-N+L2-N+L3-N of L-N |
Reële opwekking verdeeld tussen L1 en N, L2 en N en L3 en N of, in geval van éénfase-aansluiting, alleen tussen L en N, in kW |
Opwekking.P1 |
Opwekking, P, L1-N of L-N |
Reële opwekking tussen L1 en N of, in geval van éénfase-aansluiting, tussen L en N, in kW |
Opwekking.P2 |
Opwekking, P, L2-N |
Reële opwekking tussen L2 en N, in kW |
Opwekking.P3 |
Opwekking, P, L3-N |
Reële opwekking tussen L3 en N, in kW |
Opwekking.Cos |
Opwekking, Cosinus phi |
Cosinus phi van opwekking tussen L en N (zetten na reële opwekking) |
Opwekking.Profiel |
Profiel van de opwekking |
Profielnaam van de opwekking |
PV.Pnom+ |
Pnom van het PV-paneel |
Vermogen van het volgende PV-paneel in kW |
PV.Pnom1 |
Pnom van het PV-paneel |
Vermogen van het eerste PV-paneel in kW |
PV.Pnom2 |
Pnom van het PV-paneel |
Vermogen van het tweede PV-paneel in kW |
PV.Pnom3 |
Pnom van het PV-paneel |
Vermogen van het derde PV-paneel in kW |
PV.Pnom+* |
Pnom van het PV-paneel |
Vermogen van het volgende PV-paneel in kW; 900 uur keer dit vermogen wordt bij jaarverbruik[1] van de aanwezige SA-belasting opgeteld |
PV.Pnom1* |
Pnom van het PV-paneel |
Vermogen van het eerste PV-paneel in kW; 900 uur keer dit vermogen wordt bij jaarverbruik[1] van de aanwezige SA-belasting opgeteld |
PV.Pnom2* |
Pnom van het PV-paneel |
Vermogen van het tweede PV-paneel in kW; 900 uur keer dit vermogen wordt bij jaarverbruik[1] van de aanwezige SA-belasting opgeteld |
PV.Pnom3* |
Pnom van het PV-paneel |
Vermogen van het derde PV-paneel in kW; 900 uur keer dit vermogen wordt bij jaarverbruik[1] van de aanwezige SA-belasting opgeteld |
PV.Profiel |
Profiel van de PV |
Profielnaam van de PV |
WP.Pnom |
Pnom van de warmtepomp |
Vermogen van de warmtepomp in kW, indien soort=1 kW |
WP.Aantal |
Aantal warmtepompen |
Aantal warmtepompen |
WP.Soort |
Soort warmtepomp |
Soort warmtepomp (eerste karakter 1, G of L; hoofdletterongevoelig) |
WP.Woningtype |
Type woning |
Type woning (eerste karakter O, T, H, 2, V of A; hoofdletterongevoelig) |
WP.Oppervlakte |
Woonoppervlakte |
Woonoppervlakte |
WP.Profiel |
Profiel van de warmtepomp |
Profielnaam van de warmtepomp |
GM.Type |
Type van een GM-item |
GM-type van een GM-item. Indien geen GM-item met dit type aanwezig, dan wordt een GM-item toegevoegd. |
GM.P |
P van een GM-item |
Vermogen van een apparaat-GM-item. Altijd in combinatie met GM.Type. Een bestaand of nieuw GM-item krijgt dit vermogen. |
Bijzonderheid |
Bijzonderheid |
Kenmerk en waarde van de bijzonderheid in het formaat: <kenmerk>=<waarde> |
Bijzonderheid+ |
Bijzonderheid |
Toevoegen van een bijzonderheid |
^<Kenmerk> |
Bijzonderheid |
Waarde van de te zetten/overschrijven bijzonderheid |
^<Kenmerk>+ |
Bijzonderheid |
Waarde van de altijd toe te voegen bijzonderheid |
Kleur |
Kleur |
Kleur van de presentatie(s); 0 tot 14 |
Productie-installatie-register
Header |
Parameter |
Omschrijving |
Zoek-items |
|
|
$EAN |
EAN |
Naam van de aansluiting of bijzonderheid 'EAN' |
Verander-items |
|
|
Status |
Status |
Alleen 'aangemeld' wordt behandeld |
Produkttype |
Produkttype |
Alleen 'elektriciteit' wordt behandeld |
Type installatie |
Type installatie |
Alleen 'zonnepanelen', 'wind', 'terugwin' en 'warmtekracht' worden behandeld |
Vermogen |
Vermogen |
Het vermogen van de PV resp. windmolen resp. opwekking |
Vermogenstype |
Vermogenstype |
Alleen 'kW' en 'kWp' worden behandeld |
Voorbeeld
Voorbeeld van records
Import van onderstaande voorbeelden wijzigt enkele parameters van de componenten in het bestand demo.vnf.

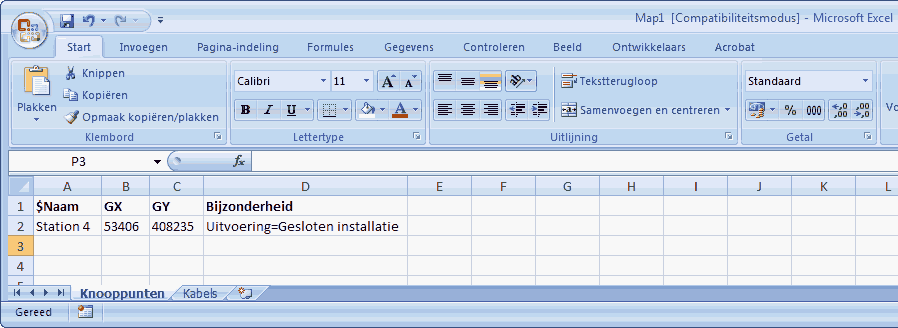

Wijziging van de geografische coördinaten en toevoeging van een bijzonderheid voor knooppunt "Station 4":
$Naam |
GX |
GY |
Bijzonderheid |
Station 4 |
53406 |
408235 |
Uitvoering=Gesloten installatie |
Wijziging van kabeltype en lengte van kabel "Stat4 - Stat3" en toevoeging van een bijzonderheid:
$Naam |
Type |
Lengte |
Bijzonderheid |
Stat4 - Stat3 |
3*150 CU GPLK 8/10 |
7000 |
Revisie=Kabel omgelegd |
