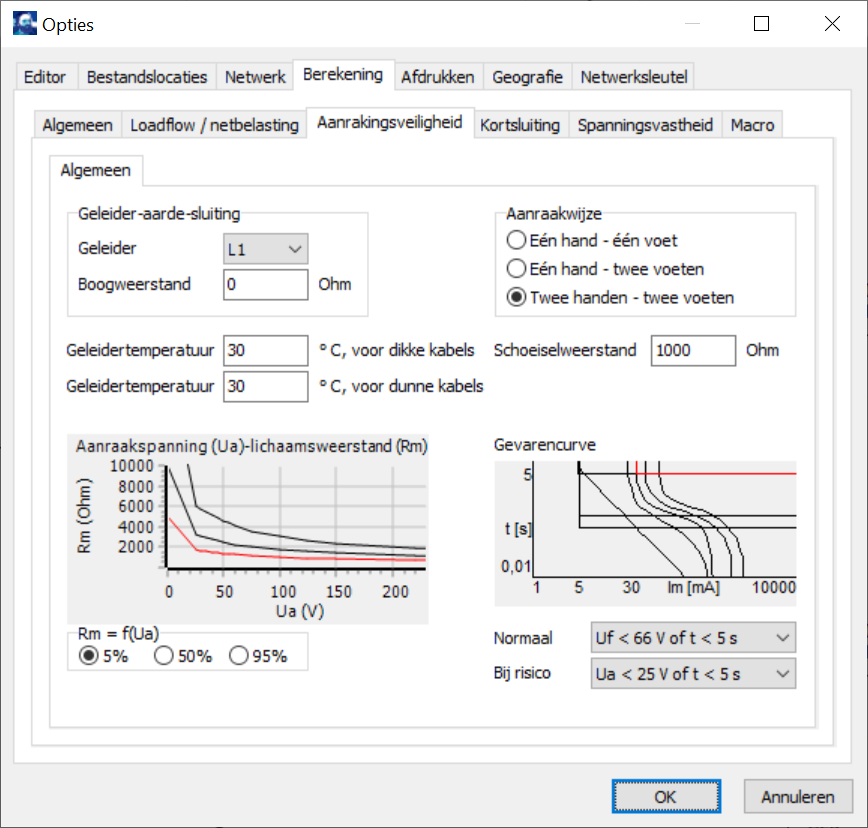

Alvorens een aanrakingsveiligheidberekening te maken, moeten de opties worden gecontroleerd. De opties zijn beschikbaar via Bestand | Opties en vervolgens tabblad Berekening, Aanrakingsveiligheid, Algemeen. In dit voorbeeld wordt uitgegaan van de onderstaande opties:
•Fase-aardsluiting in fase L1, met een boogweerstand van 0 Ohm
•De aanraakwijze is: twee handen en twee voeten
•De schoeiselweerstand is 1000 Ohm
•De curve die het verband aangeeft tussen de aanraakspanning en de lichaamsweerstand is de 5%-curve (5% van de personen heeft een kleinere lichaamsweerstand dan aangegeven)
•De stroom-tijd-gevarencurve is Uf <6 6V of t < 5s
Vul de smeltveiligheidtypen aan het begin van beide richtingen in. Klik met de rechtermuisknop op de gestippelde smeltveiligheid.
Het smeltveiligheidformulier verschijnt. Kies vervolgens bij Type een type uit de lijst, bijvoorbeeld "Voorbeeld 125 A". De karakteristiek wordt zichtbaar. Verlaat het formulier met OK.
Doe dit ook voor de andere richting.

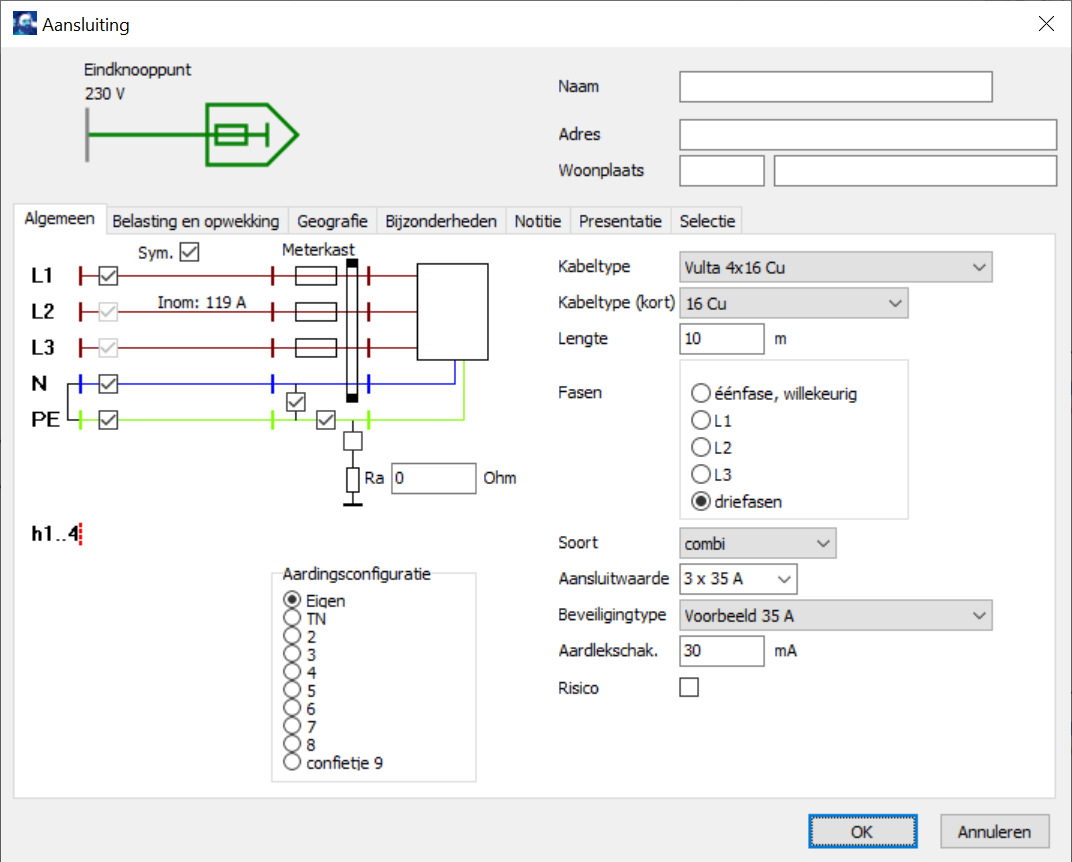

Vervolgens wordt op het verste knooppunt "Eindknooppunt" een huisaansluiting gemodelleerd, in dit voorbeeld gevoed door 10 meter 16 mm2 kabel en gezekerd met een 35 A zekering. Selecteer daartoe het knooppunt "Eindknooppunt", klik met de rechtermuisknop in het werkvlak en kies Aansluiting. De aansluiting is volgens het TN-stelsel, waarbij de aarding door het elektriciteitsbedrijf wordt verzorgd. Deze wordt bewerkstelligd door de schakelaars door middel van de checkboxen in te stellen zoals hieronder aangegeven.

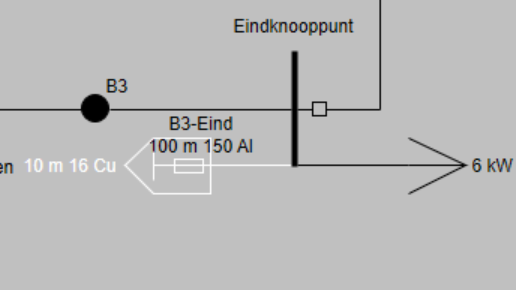

De aansluiting is in het netdiagram aangegeven met onderstaand symbool.
De berekening van de aanrakingsveiligheid wordt gestart door de aansluiting te selecteren en in het hoofdmenu te kiezen: Berekenen | Aanrakingsveiligheid. Vink in het instellingenformulier niets aan.

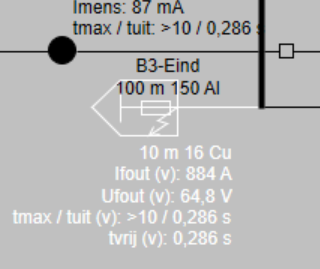

Het resultaat is zichtbaar in het netdiagram. De betekenis van de uitvoerparameters is:
•Ifout: kortsluitstroom
•Ufout: spanning op nul (N) en aardscherm (PE) tijdens de kortsluiting
•tmax / tuit: maximaal toegestane en berekende duur van de kortsluiting in de meest kritieke situatie
•tvrij: berekende afschakelduur van de kortsluiting
•(v): vóór de meterkast en de lokale 35 A smeltveiligheid
•(a): achter de meterkast en de lokale 35 A smeltveiligheid

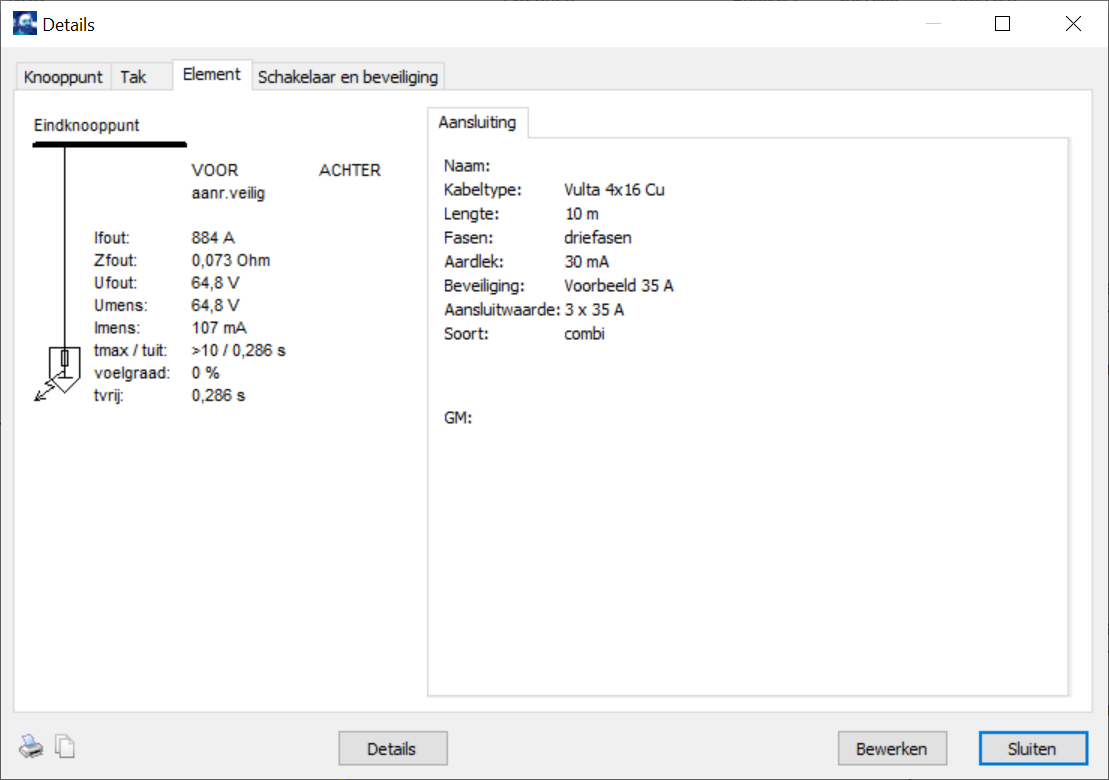

Door met de rechtermuisknop op de aansluiting te klikken, kunnen de resultaten in het detailoverzicht worden bekeken.
Deze “Getting Started” is een hele summiere inleiding tot het gebruik van Gaia, maar vanaf dit punt is de gebruiker klaar voor ontdekking van alle functies van Gaia.
