De functie Splitsen maakt het mogelijk een knooppunt of kabel in twee delen te splitsen.
Knooppunt
Een horizontaal of verticaal lijnvormig knooppunt, dat géén meervoudige presentatie heeft, wordt als volgt gesplitst:
•selecteer het te splitsen knooppunt
•kies Start | Bewerken | Topologisch | Splitsen
•stel de plaats in met de schuifmaat.
De verdeling van aangesloten takken en elementen wordt volgens de grafische opmaak bepaald.
Kabel
Een kabel kan in twee delen worden gesplitst of aan één kant van een knooppunt los gemaakt. Daartoe wordt automatisch een nieuw knooppunt ingevoegd op een afstand die de gebruiker in meters kan opgeven. Alle kabelparameters worden opnieuw berekend voor de nieuwe situatie. Indien de kabel in twee delen wordt gesplitst, veranderen de eigenschappen van het netmodel niet. Het tussengevoegde knooppunt is elektrisch neutraal.
De werkwijze is als volgt:
•selecteer de te splitsen kabel
•kies Start | Bewerken | Topologisch | Splitsen
•stel de afstand in met de schuifmaat, in meters vanaf het eerste knooppunt.
Een afstand van 0% of 100% van de totale kabellengte maakt de kabel los bij respectievelijk het eerste of tweede knooppunt; het losse eind wordt aangesloten op een nieuw, automatisch gegenereerd, knooppunt.

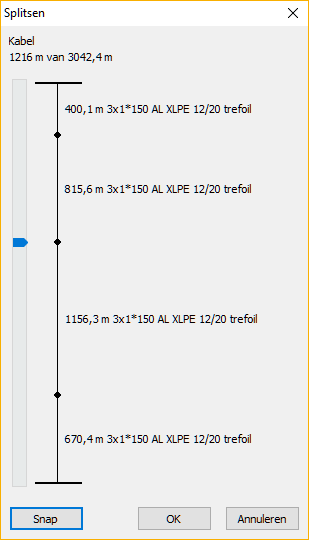

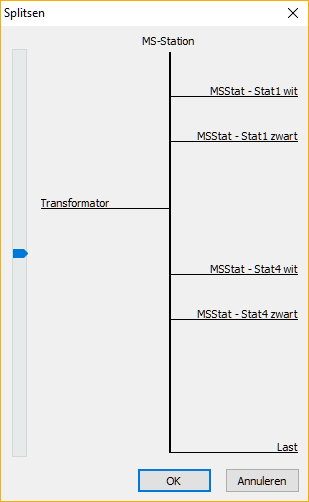

Splitsen van een kabel en splitsen van een lijnvormig knooppunt
