Een smeltveiligheid kan geplaatst worden in weerszijden van een tak of in een element.
Selecteer om een smeltveiligheid toe te voegen een tak of element en het bijbehorende knooppunt en kies: Invoegen | Schakelaar en beveiligingen | Smeltveiligheid.
Een smeltveiligheid kan niet samen met een vermogenschakelaar voorkomen in een veld.
Een gekopieerde smeltveiligheid kan in meerdere velden tegelijk geplakt worden. Selecteer hiertoe de betreffende velden (een veld is gedefinieerd door een knooppunt plus een aangesloten tak of element) en kies Start | Klembord | Plakken speciaal.
De uitschakelkarakteristieken van geselecteerde smeltveiligheden kunnen tezamen in één grafiek worden getoond. Dit is geïmplementeerd als extra functie in Extra | Vergelijken | Beveiligingen.
PARAMETERS
Parameter |
Default |
Eenheid |
Omschrijving |
Naam |
|
|
Naam van de smeltveiligheid |
Standaardiseerbaar |
nee |
|
Indien aangevinkt, kan met "beveiligingen standaardiseren" het type automatisch gekozen bij het kabeltype of transformatortype |
Type |
|
|
Voorgedefinieerd type uit typenbestand |
Standaardiseerbaar
Indien Standaardiseerbaar is aangevinkt, kan het type smeltveiligheid veranderen in het voorkeurstype dat bij de kabel, transformator, generator of motor hoort.
Het voorkeurstype kan worden gedefinieerd in de Opties, via Netwerk | Objectdefaults | Beveiliging.
Standaard
Met de button Standaard wordt het standaardsmeltveiligheidstype overgenomen.
Type
Het type beveiliging bepaalt de uitschakelkarakteristiek.
De karakteristieken van de smeltveiligheden worden in het typenbestand gedefinieerd en onderhouden.
Karakterisitek
Op dit tabblad wordt de uitschakelkarakteristiek van de smeltveiligheid weergegeven. De karakteristiek kan gewijzigd worden door een ander type te kiezen.
MODELLERING
Curve

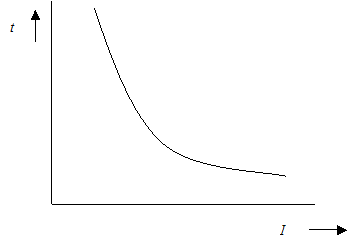

De karakteristiek van een smeltpatroon is gegeven in onderstaand diagram.
