Het netwerk kan op een geografische ondergrond getoond worden. Onder Algemeen kan worden gespecificeerd welke selecties van objecten getoond worden. Ook kan worden aangegeven of tussenpunten en moffen getoond moeten worden. De ondergrond kan zijn:
•Kaarten: een bitmap-afbeelding, waarvan de coördinaten van de hoekpunten vastgelegd zijn. De coördinaten kunnen naar keuze in het Rijksdriehoek-stelsel of in decimale geografische graden gegeven zijn. De grootte van de ondergrond is vastgelegd in de grafische eigenschappen van de bitmap-afbeelding.
•Google Earth: knooppunten, kabels en moffen worden via een kml-bestand in Google Earth getoond.
Kaarten (bitmap)

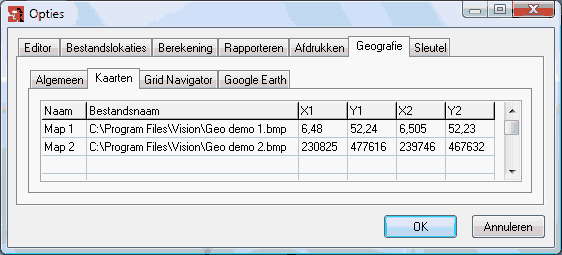

De geografische ondergrond moet eerst gedefinieerd zijn. In de opties kunnen de bestanden van de kaarten (alleen bitmap-afbeeldingen) opgegeven worden met de X- en Y-coördinaten van hun hoekpunten. De parameters X1 en Y1 representeren het hoekpunt linksboven en de parameters X2 en Y2 het hoekpunt rechtsonder. Onderstaand voorbeeld toont een kaartdefinitie in decimale geografische coördinaten (Map 1) en een kaartdefinitie in Rijksdriehoekscoördinaten (Map 2). Zie ook: Extra, Geografie.
Attribuut |
Omschrijving |
Naam |
Naam van de grafische afbeelding, tijdens het gebruik |
Bestandsnaam |
Volledig pad en naam van het bitmap-bestand |
X1, Y1 |
X- en Y- coördinaat van het punt linksboven op de grafische ondergrond |
X2, Y2 |
X- en Y- coördinaat van het punt rechtsonder op de grafische ondergrond |
De coördinaten zijn ofwel in het Rijksdriehoek-stelsel of in decimale geografische graden gegeven.
