Voor elke berekening moet in het netwerk minimaal één netvoeding aanwezig zijn. Meerdere netvoedingen zijn mogelijk, maar geven onbetrouwbare resultaten als zij met elkaar in verbinding staan via kabels of transformatoren.
Vooraf aan elke berekening voert Gaia een eilandtest uit en worden objecten en netgedeelten die niet zijn verbonden met een netvoeding na afloop van de berekening in de eilandkleur weergegeven.
Netbelasting
Het bepalen van de netbelasting vindt als volgt plaats:
•kies Berekenen | Basis | Netbelasting

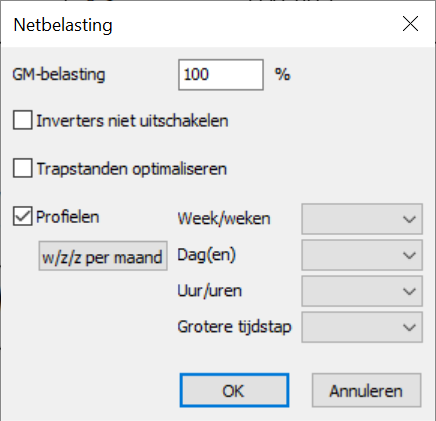

•geef de instelling aan (als in de opties "Vraag instellingen" is aangevinkt)
•verlaat het formulier met OK.
Er kan versneld worden gekozen voor een berekening, door gebruik te maken van de speedbutton. Ook met behulp van F9 wordt de laatst uitgevoerde berekening herhaald. Hierbij blijven de gekozen instellingen van kracht.
GM-belasting
GM-basisbelastingen kunnen geschaald worden met een percentage. Hiermee kan groei gesimuleerd worden.
Inverters niet uitschakelen
Inverters van PV kunnen eventueel niet uitschakeld worden boven hun opgegeven uitschakelspanning, om te kijken welke spanningen virtueel bereikt zouden worden.
Trapstanden optimaliseren
De optimaliseringsfunctie heeft de mogelijkheid de trapstanden van de distributietransformatoren automatisch aan te passen, als de spanningen te hoog of te laag zijn.
Profielen
De netbelasting kan met interne profielen berekend worden, voor eventueel zelf op te geven tijdstippen.
Asynchrone machines uit bij Pas is nul
Asynchrone generatoren en motoren nemen in principe altijd blindvermogen op. Ook als geen reëel vermogen wordt geleverd respectievelijk gevraagd (Pas=0). Asynchrone machines met Pas=0 worden als uitgeschakeld beschouwd tijdens de netbelastingsberekening.
VOORBEELD VAN EEN BEREKENING
Definieer in de Opties bij Berekening | Loadflow/netbelasting | Algemeen:
•spanningseisen.
Voer de berekening uit met Berekening | Basis | Netbelasting waarin aangegeven:
•Trapstanden optimaliseren.
