De belasting is opgebouwd uit een combinatie van een belasting in sterschakeling (alleen bij LS-netten) en een belasting in driehoekschakeling. Van de belasting in sterschakeling kan het sterpunt al dan niet op de nul van het knooppunt worden aangesloten. De aarding vindt plaats via het knooppunt. Alle belastingen worden in deze methode gemodelleerd als combinaties van belastingen tussen twee elektrische knooppunten (fase en fase of fase en nul).

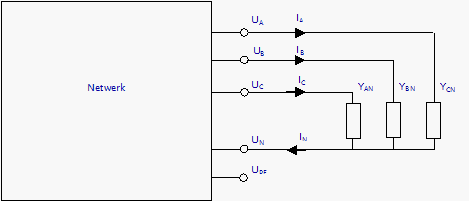

De belasting in sterschakeling bestaat uit drie éénfasebelastingen tussen de fasen en de nul. Voor elke fase worden stroom en arbeidsfactor (of actief en reactief vermogen) gespecificeerd voor de nominale fasespanning.
Ten behoeve van de berekening worden de gespecificeerde nominale belastingstromen of gespecificeerde nominale vermogens omgerekend naar een admittantiematrix.
waarin:
Hierin zijn IiN, SiN, PiN en QiN respectievelijk de gespecificeerde belastingstroom en -vermogens per fase.

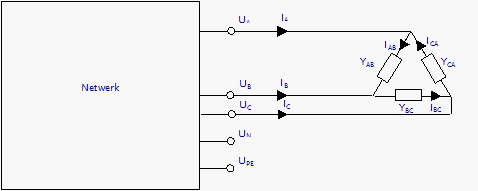

De belasting in driehoekschakeling bestaat uit drie enkelvoudige belastingen tussen twee fasengeleiders. Voor elke enkelvoudige belasting worden stroom en arbeidsfactor (of actief en reactief vermogen) gespecificeerd voor de nominale gekoppelde spanning.
Ten behoeve van de berekening worden de gespecificeerde nominale belastingstromen of gespecificeerde nominale vermogens omgerekend naar een admittantiematrix.
waarin:
Hierin zijn Iij, Sij, Pij en Qij respectievelijk de gespecificeerde belastingstroom en -vermogens, telkens tussen twee fasen.
De spanningsafhankelijkheid van de belasting is naar keuze kwadratisch, lineair of constant; dat wil zeggen: constant vermogen-, stroom- of impedantiemodel.
