Naast de ingebouwde profielen is het mogelijk een netbelastingsberekening uit te voeren, waarbij de elementen (belastingen en opwekkers) worden ingesteld aan de hand van een buiten Gaia gedefinieerd extern profiel. Dit externe profiel kan afkomstig zijn van een concrete meting of van een door een ander programma gegenereerde tijdreeks. Het extern profiel kan met behulp van een spreadsheetprogramma worden gedefinieerd. Het externe profiel wordt geactiveerd in de instellingen van de netbelastingsberekening.



Het extern profiel is altijd strikt tijdgerelateerd. De reeks ligt vast doordat de factoren voor het door elementen opgenomen of afgegeven vermogen gekoppeld zijn aan tijdstippen (datum en tijd). Het vermogen op een tijdstip is gelijk aan het product van het gespecificeerde vermogen en de betreffende factor voor het element. De verhouding tussen het actieve vermogen en het blindvermogen verandert niet. De modellering is gelijk aan die bij het profiel.

Het profiel wordt weergegeven als functie f(t). Het actuele vermogen voor een belasting of een transformatorbelasting op het tijdstip t:

P(t) = P ⋅  f(t)

Q(t) = Q ⋅  f(t)



Het externe profiel is leidend ten opzichte van andere profielen en instellingen. Dat wil zeggen dat elk element, waarvoor het profiel is gespecificeerd in het externe profiel, wordt doorgerekend volgens die reeks. Indien voor het betreffende element ook een gewoon profiel was gespecificeerd, wordt dat in de berekening niet gebruikt.



Elk element dat niet in het externe profiel is gespecificeerd, wordt berekend volgens de opgave in Gaia. Hierbij geldt voor elk element:

•Indien het default profiel (constante waarde van 1) was gebruikt, blijft de waarde van de belasting constant.

•Indien een tijdgerelateerd profiel was gespecificeerd, worden de waarden van het dat profiel afgestemd op de tijdreeks van het  externe profiel. Tussenliggende waarden van het profiel worden geïnterpoleerd.

•Indien een vrij profiel was gespecificeerd, wordt niet gerekend, want tijdgerelateerde profielen en vrije profielen worden niet gecombineerd.





Definitie



Een extern profiel bestaan uit een header-record en waarde-records. De header-record is ingevuld op de eerste rij van de spreadsheet. De waarde-records zijn ingevuld vanaf de tweede rij.



Header-record

De header-record bestaat uit de definitie van datum en tijd en de specificatie van de elementnamen. De datum en tijd kunnen gezamenlijk in één kolom of in twee aparte kolommen worden gedefinieerd.

•Datum en tijd: de eerste kolom wordt aangeduid met de tekst “Datum & Tijd” of “Date & Time". De volgende kolommen worden aangeduid met <KnooppuntNaam>.<ElementNaam>, dus gescheiden met een punt. Als <KnooppuntNaam> of <ElementNaam> een sterretje is, dan correspondeert dit met elke naam. Hierdoor kan een profiel aan meerdere elementen worden gekoppeld.

•Datum: de eerste kolom wordt aangeduid met de tekst “Datum” of “Date”. De tweede kolom wordt aangeduid met de tekst “Tijd” of “Time”. De volgende kolommen worden aangeduid met <KnooppuntNaam>.<ElementNaam>. Als <KnooppuntNaam> of <ElementNaam> een sterretje is, dan correspondeert dit met elke naam.

•Omdat een aansluiting verschillende belasting- en opwekkings-items bevat, kan hier een differentiatie gemaakt worden in de header: <KnooppuntNaam>.<AansluitingNaam>.Belasting, <KnooppuntNaam>.<AansluitingNaam>.Warmtepomp, <KnooppuntNaam>.<AansluitingNaam>.Opwekking, <KnooppuntNaam>.<AansluitingNaam>.PV,  <KnooppuntNaam>.<AansluitingNaam>.Windmolen, <KnooppuntNaam>.<AansluitingNaam>.Accu.

•Voor definitie van een kolom voor transformatortrapstand wordt de kolom aangeduid met <TransformatorNaam>.



Waarde-records

•Datum en tijd gezamenlijk: de kolom wordt gevuld met een oplopende reeks voor datum en tijd.

•Datum en tijd afzonderlijk: de eerste twee kolommen worden gevuld met een oplopende reeks voor datum en voor tijd.

•Factoren: elke kolom onder de identificatie van een element bevat de factoren, waarmee het vermogen van het betreffende element wordt vermenigvuldigd voor berekening op het betreffende tijdstip. De factoren mogen positief en negatief zijn.

•Voor een transformatortrapstand bevat de kolom de aanduiding van de absolute trapstand.



De reeks waarden hoeft niet te worden afgesloten met een bijzonder item. Na de laatste rij met waarden moet de spreadsheet leeg zijn.





Voorbeeld

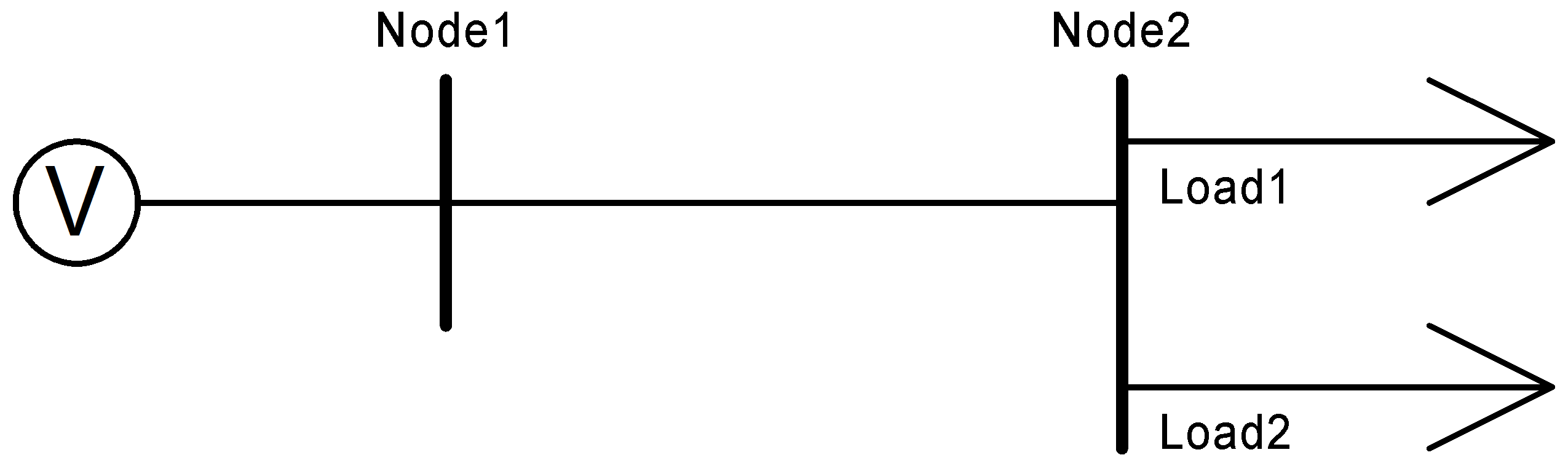

Onderstaand netwerk bevat de elementen “Load1” en “Load2”, beide aangesloten op het knooppunt “Node2”.





Het externe profiel definieert in dit voorbeeld de factoren voor de vermogens van beide belastingen, van 12:00 uur tot 18:00 uur. Het externe profiel kan op twee manieren gedefinieerd worden, afhankelijk van de keuze ten aanzien van de specificatie van datum en tijd:



Methode 1:







Methode 2:
