Het bottom-up-profiel geeft een overzicht van het gedrag van het systeem op basis van de apparaten (EV, warmtepompen, PV) die aanwezig zijn in het net op het niveau van de MS/LS-transformator. Deze methode is alleen effectief als er goede Gaussian Mixture types voor EV, PV, warmtepompen en basisverbruik worden gebruikt voor de modellering van huishoudens in de netten.

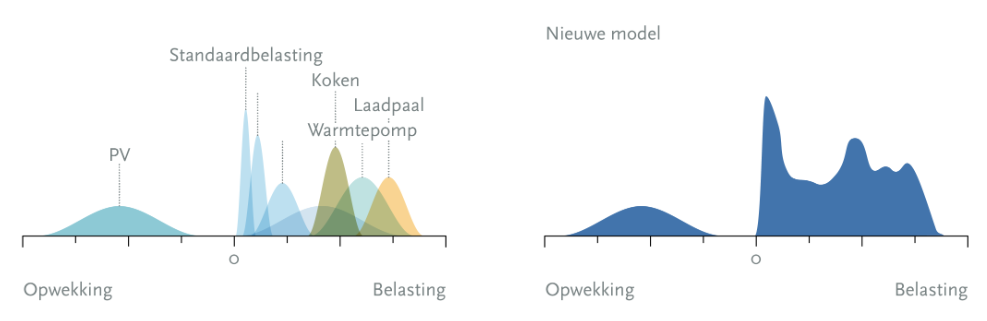

Dit is de representatie van de belastingmodel:
Berekening
Start de berekening met Berekenen | Speciaal | Bottom up.
De berekening begint met een controle van de GM-typen en vervolgens wordt aan de hand van het basisverbruik en de apparaten in elk huishouden in het netwerk een geaggregeerd bottom-up profiel verkregen op transformatorniveau. Netwerkverliezen worden tijdens het bepalen van het profiel verwaarloosd. Voor meer informatie, zie Bottom up Calculation Approach.
Resultaten

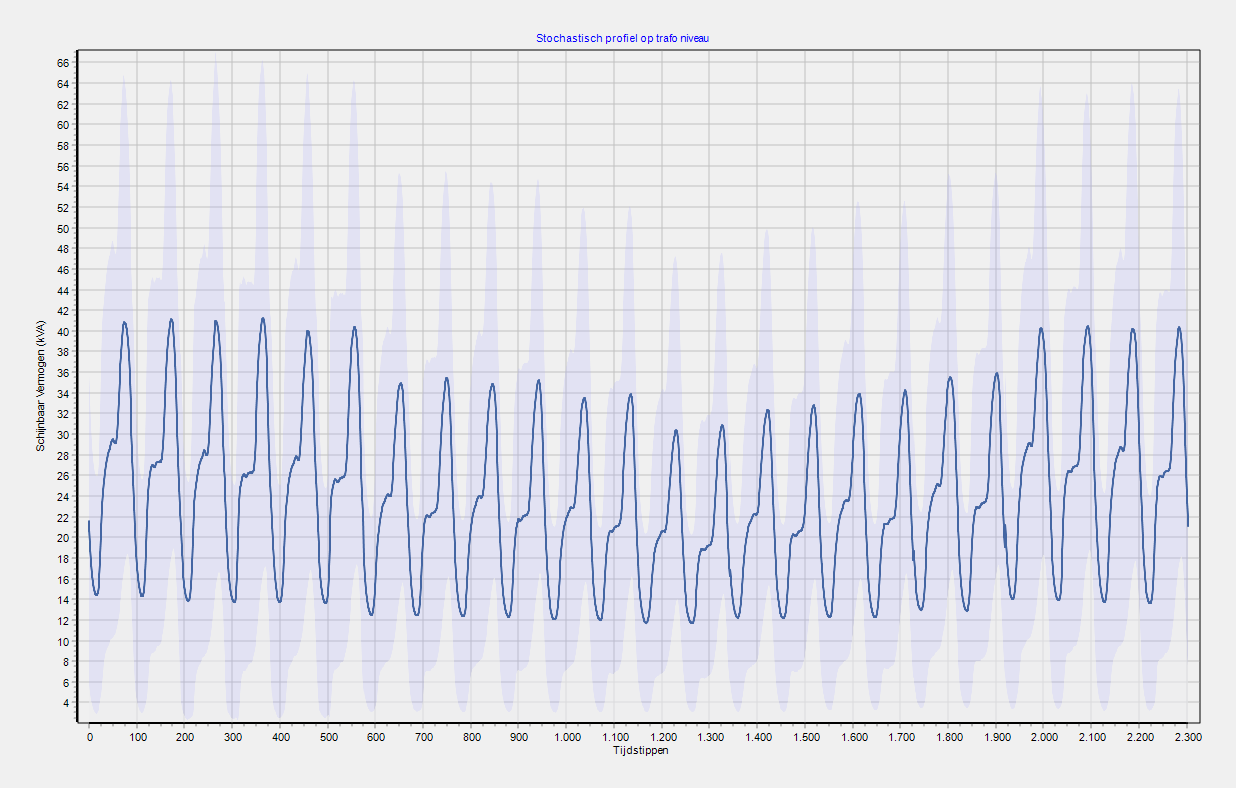

Nadat de berekening is uitgevoerd, wordt een formulier geopend dat het stochastische bereik voor het schijnbaar vermogen grafisch weergeeft. Er is een optie om actief en reactief vermogen ook te visualiseren met het vervolgkeuzemenu in het formulier.
De resultaten kunnen ook geëxporteerd worden door op de knop Exporteren in dit formulier te klikken. Deze geeft de gemiddelde en standaardafwijkingswaarden in Excel weer voor alle transformatoren in het netwerk.
