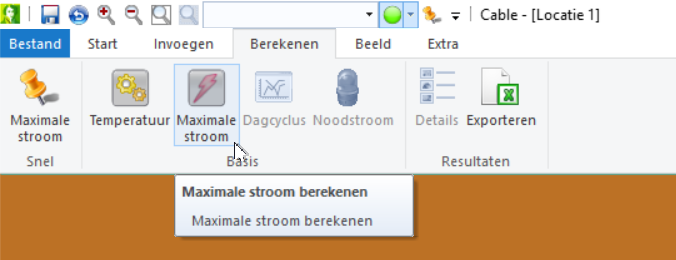

De maximale stroombelasting wordt berekend door in de ribbon Berekenen | Basis | Maximale stroom te kiezen. Van alle circuits zal de maximale toelaatbare stationaire stroom worden uitgerekend, rekening houdend met ligging, omgeving en andere circuits/warmtebronnen. Een uitzondering zijn circuits waarbij aangegeven is dat voor die circuits altijd de temperatuur berekend moet worden (vergrendeling stroom). Na de berekening kan deze versneld worden herhaald door gebruik te maken van de speedbutton Berekenen | Snel of met behulp van de sneltoets F9.
Bij het berekenen van de maximale stroombelastbaarheid wordt uitgegaan van de maximale temperatuur van de warmste kabel in het circuit. De maximale temperatuur wordt bepaald door de isolatie van de kabel. Voor het vaststellen van de maximale geleidertemperaturen gaat de berekening uit van de ingestelde waarden in Opties | Berekening | Temperaturen. Deze waarden kunnen eventueel worden aangepast per kabel in de eigenschappen van elk circuit.
Resultaat

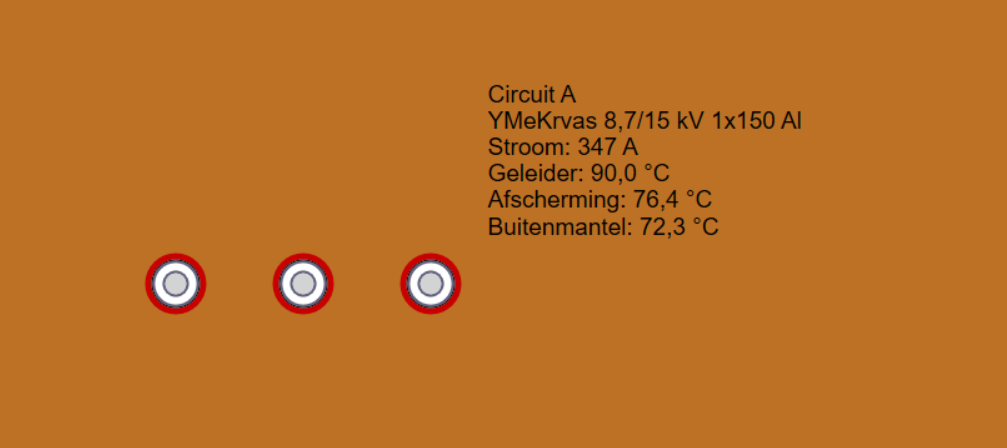

In het werkblad wordt een samenvatting van het resultaat van de berekening gegeven:

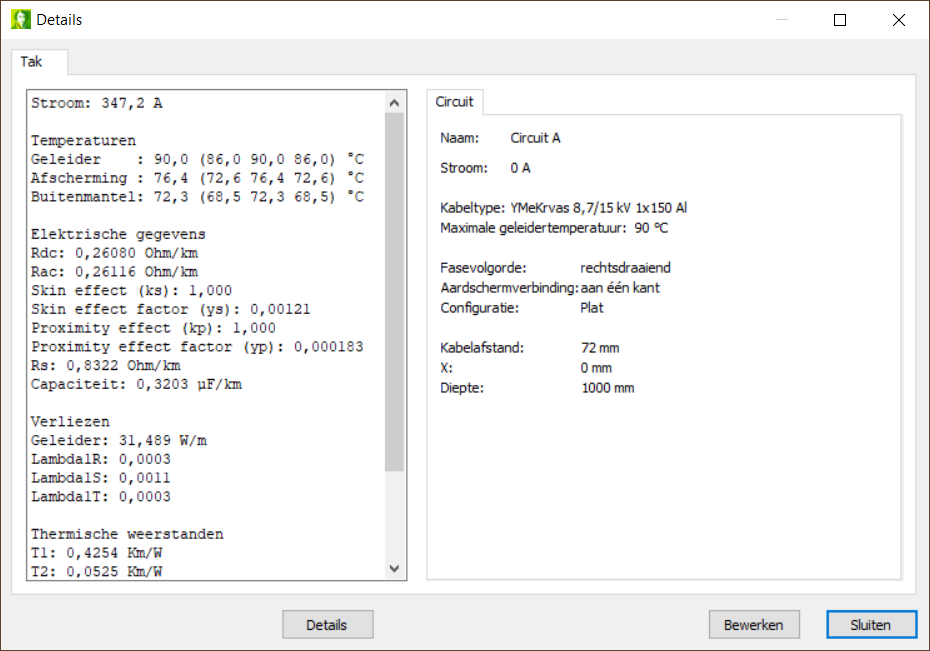

Door na de berekening met de rechtermuisknop op de tekst van/of het betreffende circuit te klikken worden de details van de berekening gegeven.
